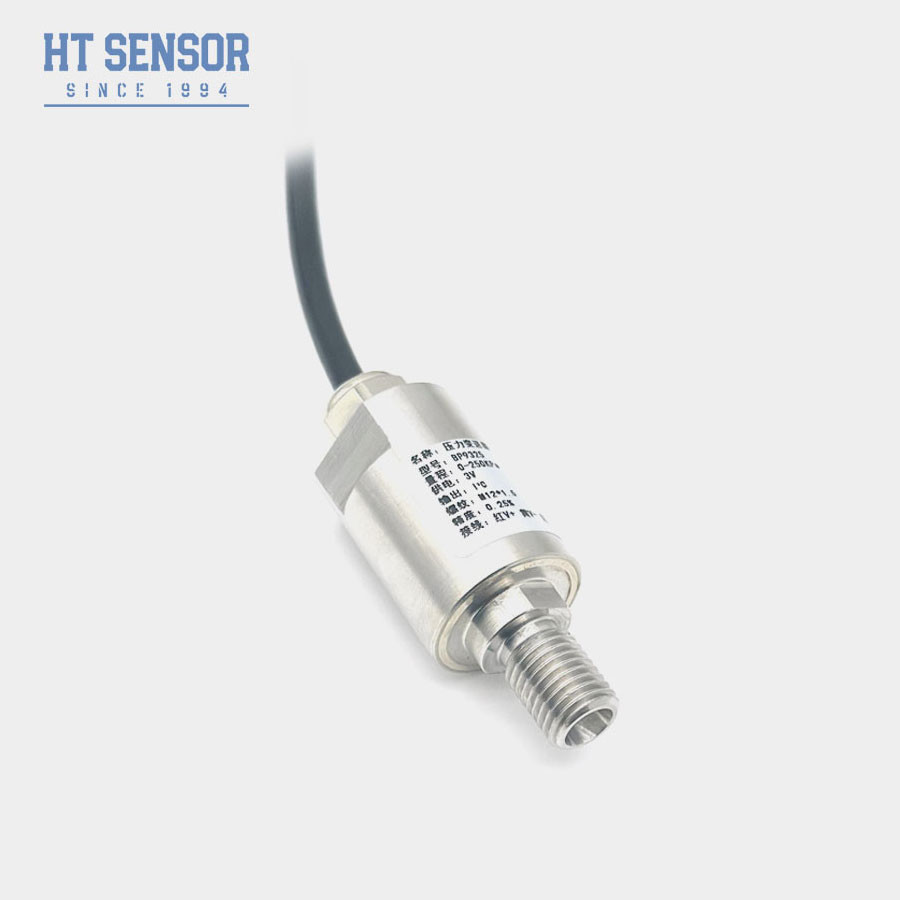

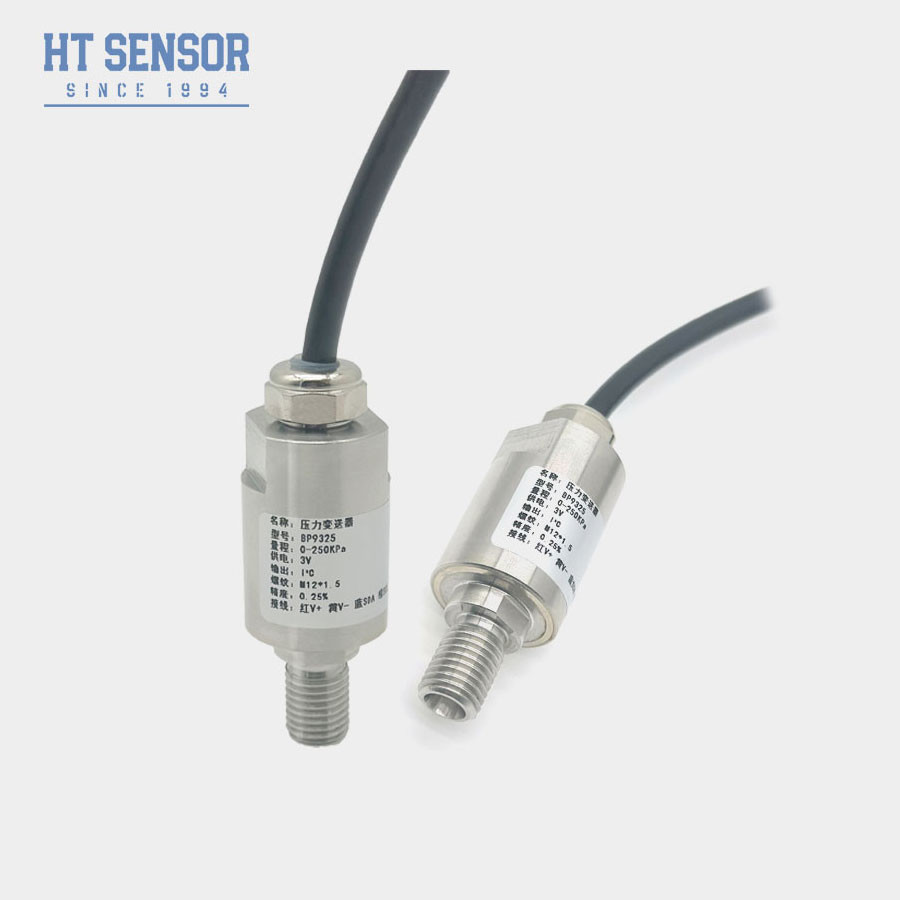

Silisium Piezoresistive Przemysłowy czujnik nadajnika ciśnienia z wyjściem I2C
Product Details
| modelka: | BP9325 | rodzaj rdzenia: | Piezoresystywny czujnik ciśnienia krzemu |
|---|---|---|---|
| Kompatybilność z mediami: | Powietrze, olej lub inna kompatybilna ciecz | Temperatura kompensacyjna: | 0~70°C |
| Znak towarowy: | HT czujnik | Rodzaj ciśnienia: | Wskaźnik, absolutny, uszczelniony |
| Materiały mieszkaniowe: | Stal nierdzewna 304 lub 316L | Wyjście sygnału: | I2C 4-20mA |
| Ocena IP: | IP65 | Łączyć: | G1/4 1/4NPT LUB OEM |
| Podkreślić |
Silisium piezoresystywne czujnik nadajnika ciśnienia,Czujnik nadajnika ciśnienia I2C,Czujnik przemysłowego nadajnika ciśnienia |
||
Product Description
Silisium piezoresystywne czujnik przemysłowego nadajnika ciśnienia z wyjściem I2C
BP9325-I2C Silisium Piezoresystywne czujnik ciśnienia
Produkt Wprowadzenie czujnika ciśnienia przemysłowego
Czujnik ciśnienia BP9325-I2C wykorzystuje jako element pomiarowy naszą specjalistyczną silikonową piezoresystywną izolacyjną membranę ocieploną olejem.Obwód przetwarzania sygnału czujnika jest zintegrowany w obudowie ze stali nierdzewnej, przekształcając sygnał czujnika w standardowy wyjście I2C. Produkt został poddany szczegółowym badaniom i kontroli starzenia jego komponentów, półproduktów i produktów końcowych,zapewnienie stabilnej i niezawodnej pracy.
Charakterystyka produktu czujnika przemysłowego nadajnika ciśnienia
- Ekonomiczne i kompaktowe
- Dwa 24-bitowe ADC do pomiaru ciśnienia i temperatury
- Standardowy protokół komunikacji I2C
- Całkowicie ze stali nierdzewnej 316L
Zastosowania i przemysł czujników przemysłowych nadajników ciśnienia
- Mierzenie ciśnienia jest przeznaczone dla mediów nieżrących i wykorzystuje konstrukcję ze stali nierdzewnej o pojemności 316L.
- Dzięki temu czujnik nadaje się do zastosowań w procesach przemysłowych, takich jak w przemyśle naftowym, chemicznym i metalurgicznym.wytrzymała konstrukcja sprawia, że nadaje się do użytku w przemyśle stoczniowym i lotniczymCzujnik dobrze integruje się również z aplikacjami Internetu Rzeczy (IoT).
| Parametry wydajności czujnika ciśnienia przemysłowego BP9325-I2C | |
| Zakres | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie bezwzględne |
| Zasilanie | 3.0V 3.6V prąd stały |
| Sygnał wyjściowy | Cyfrowa I2C (ciśnienie, temperatura) |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowy), ±0,5% (maksymalny) |
| Powtarzalność i histereza | 00,02% F.S. (typowy), 0,05% F.S. (maksymalny) |
| Stabilność długoterminowa | ±0,1% F.S./rok (typowy), ±0,2% F.S./rok (maksymalny) |
| Zwolnienie temperatury do zera | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Zmiany temperatury w pełnej skali | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | -20-70°C ((≤10MPa, dostosowywalne) |
| Temperatura pracy | -30°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Prąd ciągły | 3 mA DC |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 50MΩ @50V prąd stały |
| Stopień ochrony | IP65 |
| O-krąg | Węgiel |
| Waga | ~ 0,4 kg |
Protokół komunikacji
BP-I2C wykorzystuje protokół szynowy I2C do komunikacji z urządzeniami zewnętrznymi.BP-IIC działa jako urządzenie niewolnicze I2C, a urządzenie główne może komunikować się z nim przy użyciu następujących formatów poleceń:
Kiedy BP-I2C jest ustawione na wyjście cyfrowe (za pomocą polecenia I2C 0xAC), B[23:0] zostanie wyświetlony odpowiednio w trzech bajtach. Użytkownicy mogą łatwo konwertować do procenta przy użyciu następującego wzoru:
Przy użyciu polecenia 0xAC I2C do odczytu skalibrowanych 5-bajtów danych informację o temperaturze dostarczają dwa ostatnie bajty 16-bitowych danych.Użytkownicy mogą łatwo przekształcić wartość T w rzeczywistą temperaturę przy użyciu następującego wzoru::
Uwaga: domyślna wartość mostka wynosi 10% ~ 90%, punkt zerowy mostu czujnika odpowiada 10%, punkt pełny odpowiada 90%.Wyjście temperatury wymaga dostosowania.
| Przypomnienie wyboru |
1. Upewnij się, że rozmiar rdzenia pasuje do obudowy nadajnika podczas montażu, aby osiągnąć wymaganą szczelność.
2.Zmontuj pionowo i naciskaj równomiernie, aby zapobiec zablokowaniu lub uszkodzeniu deski kompensacyjnej.
3Środek pomiarowy musi być kompatybilny z materiałem obudowy rdzenia przewodu (316L). W przeciwnym razie należy określić wymagania specjalne podczas zamawiania.
4Nie należy naciskać na przepływ czujnika ostrymi przedmiotami, aby uniknąć deformacji lub perforacji powodujących uszkodzenie rdzenia.
5.Trzymaj rurę wentylacyjną rdzenia przyrządu otwartą na atmosferę.
6W przypadku zmian przewodów szpilkowych należy zapoznać się z etykietą dołączoną do rdzenia.
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
Odpowiedź: Nasze czujniki ciśnienia charakteryzują się wysoką precyzją, trwałością i doskonałą wydajnością, z możliwością dostosowania.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb poprzez nasze usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 czujników ciśnienia miesięcznie, co gwarantuje, że możemy realizować zamówienia na dużą skalę.Zaleca się skontaktować się z naszym zespołem sprzedaży z wyprzedzeniem dla płynnego planowania produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: Standardowe modele zazwyczaj mają okres dostawy 5~8 dni roboczych, natomiast produkty dostosowane do potrzeb mogą się różnić.
5P: Jakie są ceny produktów?
O: Oferujemy konkurencyjne ceny z zniżkami dostępnymi w przypadku zamówień hurtowych lub długoterminowych partnerstw.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
Odpowiedź: Nasze produkty są objęte 24-miesięczną gwarancją od daty wysyłki, a nasza obsługa posprzedażna zapewnia szybkie odpowiedzi w ciągu 24 godzin wraz z zdalnym wsparciem instruktażowym za pośrednictwem sieci PC.
