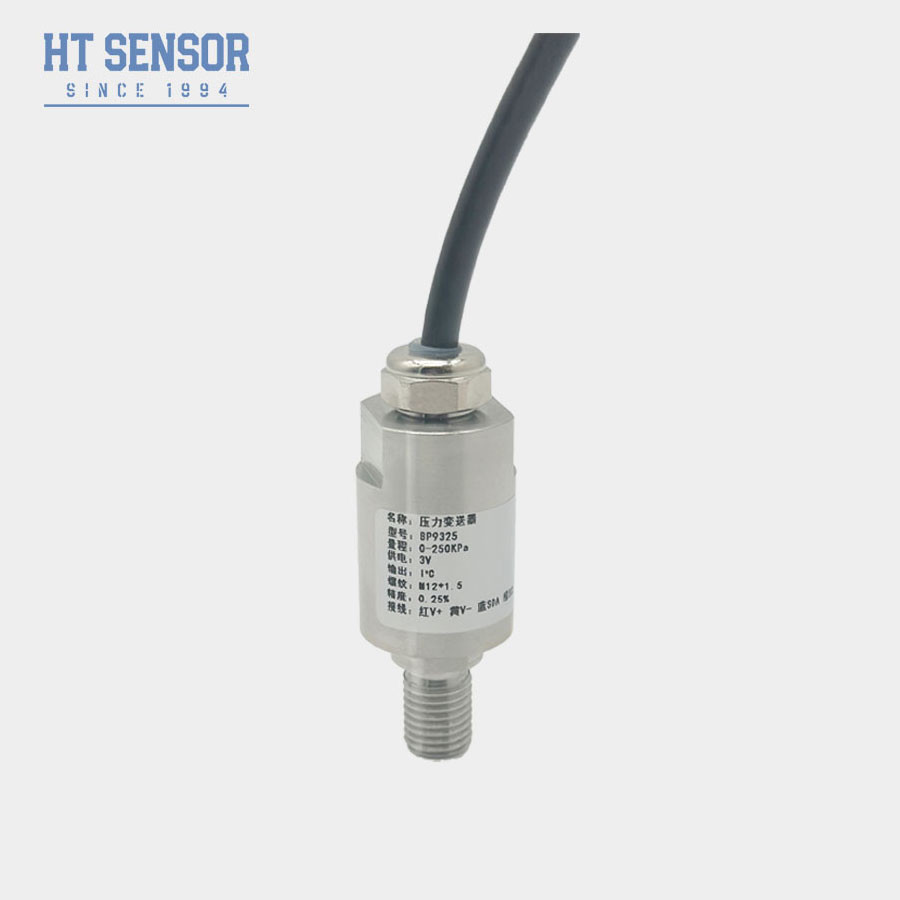

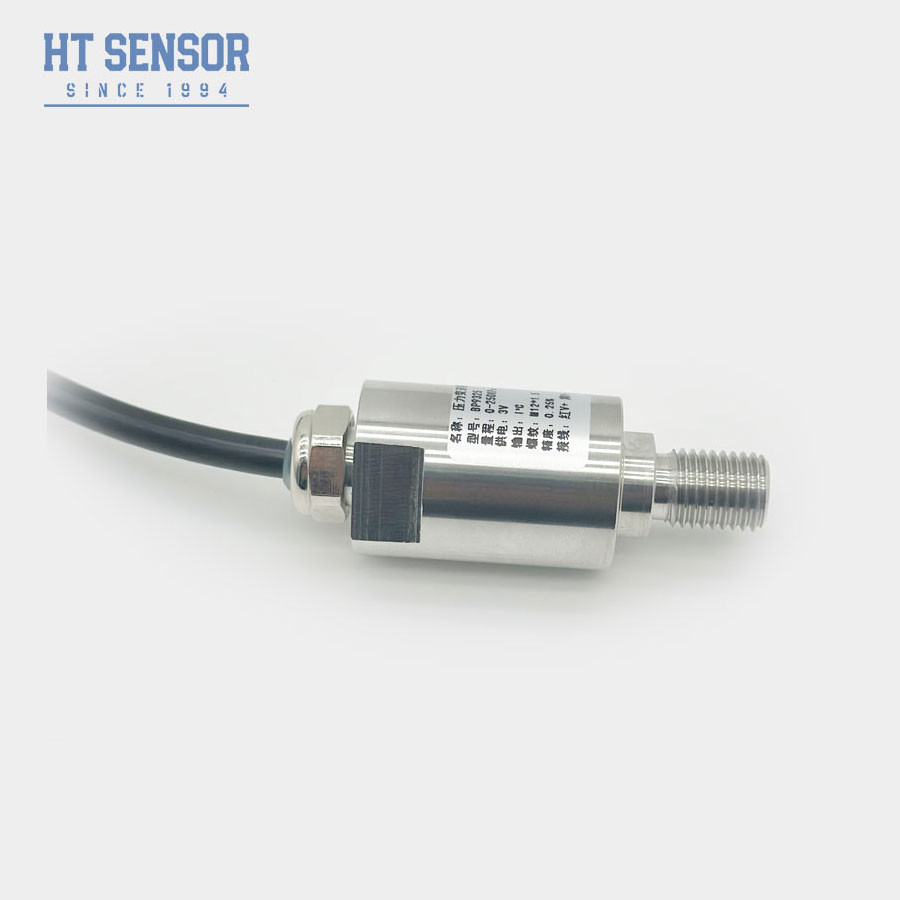

BP9325-I2C Przemysłowy czujnik ciśnienia z izolacyjną membranową piezoresystywną
BP9325-I2C Silisium Piezoresystywne czujnik ciśnienia
Produkt Wprowadzenie czujnika ciśnienia przemysłowego
Czujnik ciśnienia BP9325-I2C wykorzystuje jako element pomiaru sygnału naszą samodzielnie opracowaną silikonową piezoresystywną izolacyjną membranę membranową wypełnioną olejem.Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej, przekształcając sygnał czujnika w standardowy sygnał wyjściowy I2C. Produkt został poddany rygorystycznym badaniom i badaniom starzenia dla komponentów, półproduktów i produktów gotowych,zapewnienie stabilnej i niezawodnej pracy.
Charakterystyka produktu czujnika ciśnienia przemysłowego
- Ekonomiczne i kompaktowe
- Dwa 24-bitowe ADC do pomiaru ciśnienia i temperatury
- Standardowy protokół komunikacji I2C
- Całkowicie ze stali nierdzewnej 316L
Zastosowania i przemysł czujników ciśnienia przemysłowego
- Pomiar ciśnienia dla mediów nieżrącego do stali nierdzewnej 316L.
- Miejsca procesów przemysłowych, takie jak ropy naftowe, chemiczne, metalurgiczne itp.
- Budowa statków i przemysł lotniczy.
- Systemy sterowania hydraulicznego i pneumatycznego.
- Internet Rzeczy (IoT).
| Parametry działania czujnika ciśnienia przemysłowego BP9325-I2C |
| Zakres |
- 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie bezwzględne |
| Zasilanie |
3.0V 3.6V prąd stały |
| Sygnał wyjściowy |
Cyfrowa I2C (ciśnienie, temperatura) |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C |
±0,25% (typowy), ±0,5% (maksymalny) |
| Powtarzalność i histereza |
00,02% F.S. (typowy), 0,05% F.S. (maksymalny) |
| Stabilność długoterminowa |
±0,1% F.S./rok (typowy), ±0,2% F.S./rok (maksymalny) |
| Zwolnienie temperatury do zera |
±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Zmiany temperatury w pełnej skali |
±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
-20-70°C ((≤10MPa, dostosowywalne) |
| Temperatura pracy |
-30°C~80°C |
| Temperatura przechowywania |
-40°C~120°C |
| Prąd ciągły |
3 mA DC |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
50MΩ @50V prąd stały |
| Stopień ochrony |
IP65 |
| O-krąg |
Węgiel |
| Waga |
~ 0,4 kg |
Protokół komunikacji
BP-I2C wykorzystuje protokół szynowy I2C do komunikacji z urządzeniami zewnętrznymi.BP-IIC działa jako urządzenie niewolnicze I2C, a urządzenie główne może komunikować się z nim przy użyciu następujących formatów poleceń:
Kiedy BP-I2C jest ustawione na wyjście cyfrowe (za pomocą polecenia I2C 0xAC), B[23:0] zostanie wyświetlony odpowiednio w trzech bajtach. Użytkownicy mogą łatwo konwertować do procenta przy użyciu następującego wzoru:
Przy użyciu polecenia 0xAC I2C do odczytu skalibrowanych 5-bajtów danych informację o temperaturze dostarczają dwa ostatnie bajty 16-bitowych danych.Użytkownicy mogą łatwo przekształcić wartość T w rzeczywistą temperaturę przy użyciu następującego wzoru::
Uwaga: domyślna wartość mostka wynosi 10% ~ 90%, punkt zerowy mostu czujnika odpowiada 10%, punkt pełny odpowiada 90%.Wyjście temperatury wymaga dostosowania.
1. Upewnij się, że rozmiar rdzenia pasuje do obudowy nadajnika podczas montażu, aby osiągnąć wymaganą szczelność.
2.Zmontuj pionowo i naciskaj równomiernie, aby zapobiec zablokowaniu lub uszkodzeniu deski kompensacyjnej.
3Środek pomiarowy musi być kompatybilny z materiałem obudowy rdzenia przewodu (316L). W przeciwnym razie należy określić wymagania specjalne podczas zamawiania.
4Nie należy naciskać na przepływ czujnika ostrymi przedmiotami, aby uniknąć deformacji lub perforacji powodujących uszkodzenie rdzenia.
5.Trzymaj rurę wentylacyjną rdzenia przyrządu otwartą na atmosferę.
6W przypadku zmian przewodów szpilkowych należy zapoznać się z etykietą dołączoną do rdzenia.
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
