Duży zasięg pomiarowy czujnik ciśnienia przemysłowego z różnymi formami czujnika interfejsu ciśnienia
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | silicon pressure sensor | Measuring Medium: | Liquid,air |
| Connector: | big DIN | Customization: | OEM and ODM |
| Podkreślić |
Wykorzystanie różnorodnych kształtów ciśnienia,czujnik ciśnienia przemysłowego o szerokim zasięgu pomiarowym |
||
Product Description
Duży zasięg pomiarowy czujnik ciśnienia przemysłowego z różnymi formami interfejsów ciśnienia

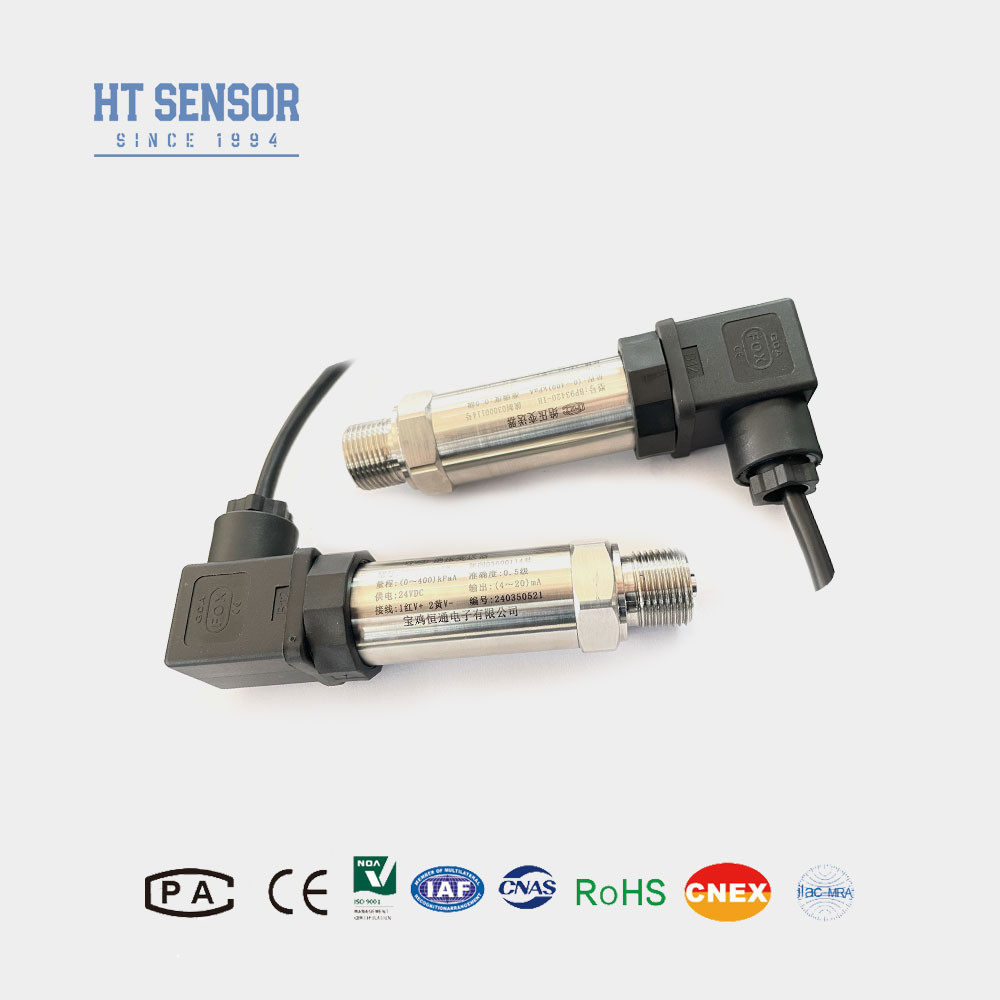

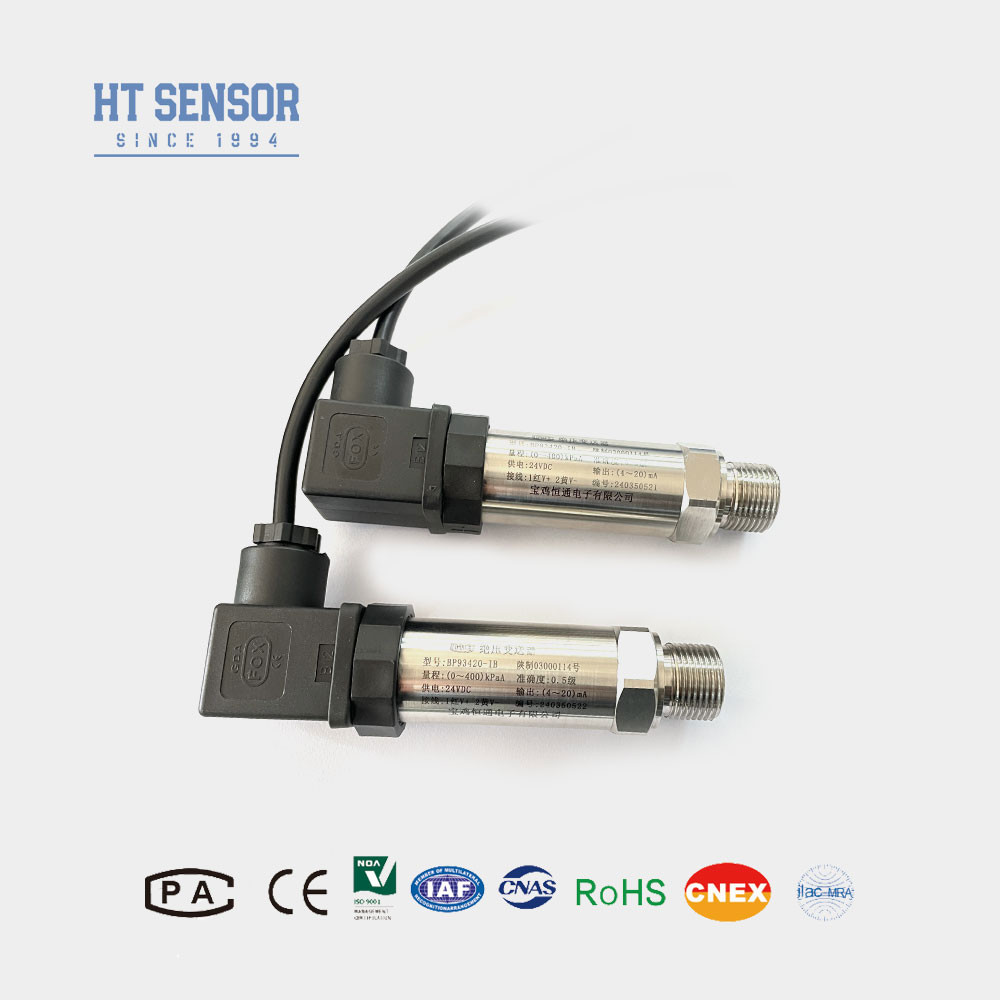

Przekaźnik ciśnienia BP93420IB
Wprowadzenie przemysłowego czujnika ciśnienia:
Czujnik ciśnienia przemysłowego BP93420IB posiada konstrukcję spawaną, co czyni go odpowiednim do pomiaru gazów i płynów nieżrących.Jego podstawowym elementem jest zedifusowany silikonowy izolowany, napełniony olejem element serii HT, który służy jako urządzenie pomiarowe sygnałuCzujnik jest osadzony w stali nierdzewnej i uszczelniony szczelnym spawaniem, zawierającym zintegrowany obwód PCB przetwarzający sygnał, który konwertuje wyjście czujnika w standardowy sygnał.Nasze produkty poddawane są szeroko zakrojonym badaniom komponentów i procedurom starzenia, aby zapewnić niezawodną pracę w szerokim zakresie środowisk przemysłowych.
Cechy produktuo pojemności nieprzekraczającej 10 W:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
2Kompaktna i lekka konstrukcja.
3.Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskio pojemności nieprzekraczającej 10 W:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W | |
|---|---|
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki dotyczące zamawiania |
- 1Przy wyborze produktu klienci muszą zweryfikować zgodność pomiarowego medium z częściami kontaktującymi się z produktem.
- 2Należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowicy cyfrowego wyświetlacza podczas składania zamówienia.
- 3.W przypadku nadajników zamówionych z głowicą wyświetlania LCD lub LED zasilanie nie powinno być mniejsze niż 20 VDC.
- 4.W celu zagwarantowania niezawodnej pracy produktu zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili prawidłowe uziemienie zarówno produktu, jak i zasilania.
- 5O-krąg z gumy fluorowej ma nominalny zakres temperatury roboczej od -20oC do 250oC. Jeśli temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-kręgu EPDM.
- 6Domyślna długość kabla wynosi 0 m, dostępna w trzech opcjach materiału.Proszę podać wymagany materiał kablowy w zamówieniu, jeśli różni się od domyślnego.
- 7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
- Częste pytania:
- P: Jakie są charakterystyczne cechy waszych czujników ciśnienia?
- Odpowiedź: Nasze czujniki ciśnienia są znane ze swojej wysokiej precyzji, wyjątkowej trwałości i ogólnej wydajności.Oferujemy również opcje dostosowania do specyficznych wymagań klientów.
- P: Czy mogę poprosić o specyfikacje na zamówienie dla mojej aplikacji?
- Nasz zespół inżynierów ma możliwość dostosowania naszych produktów poprzez nasze usługi OEM i ODM, co pozwala nam spełnić Twoje wyjątkowe potrzeby.
- P: Jaka jest obecna zdolność produkcyjna waszych zakładów produkcyjnych?
- Odpowiedź: Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 czujników ciśnienia w miesiącu, zapewniając, że możemy obsłużyć zamówienia o dużej wielkości.Zalecamy skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i terminową dostawę.
- P: Jaki jest typowy termin dostawy produktów?
- Odpowiedź: Zamówienia na standardowe modele mają zazwyczaj okres dostawy od 5 do 8 dni roboczych, podczas gdy czas realizacji zamówienia na zamówienie może się różnić.
- P: Jakie są ceny pańskich produktów i czy istnieją możliwości zniżek?
- O: Oferujemy konkurencyjne ceny i dostępne są zniżki, zwłaszcza w przypadku zamówień hurtowych lub długoterminowych partnerstw.
- P: Jaką gwarancję i wsparcie posprzedażne zapewniacie dla swoich produktów?
- Odpowiedź: Wszystkie nasze produkty są objęte 24-miesięczną gwarancją od daty wysyłki.w tym pomoc w zdalnym rozwiązywaniu problemów za pośrednictwem sieci PC.
