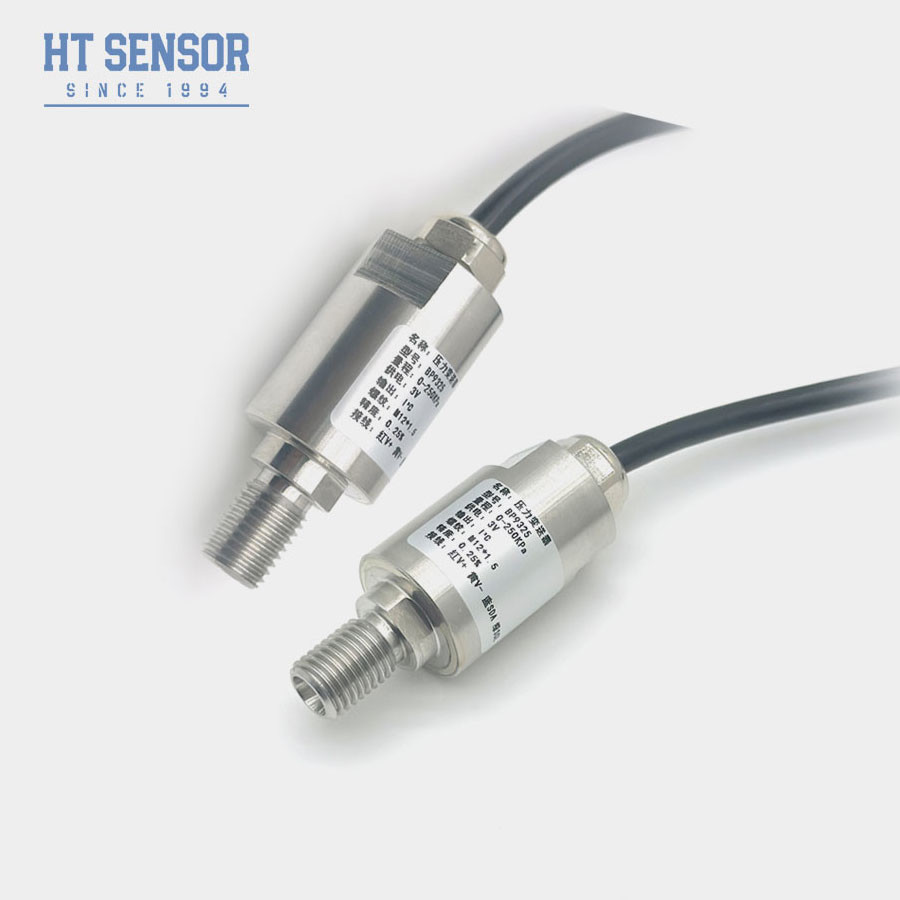

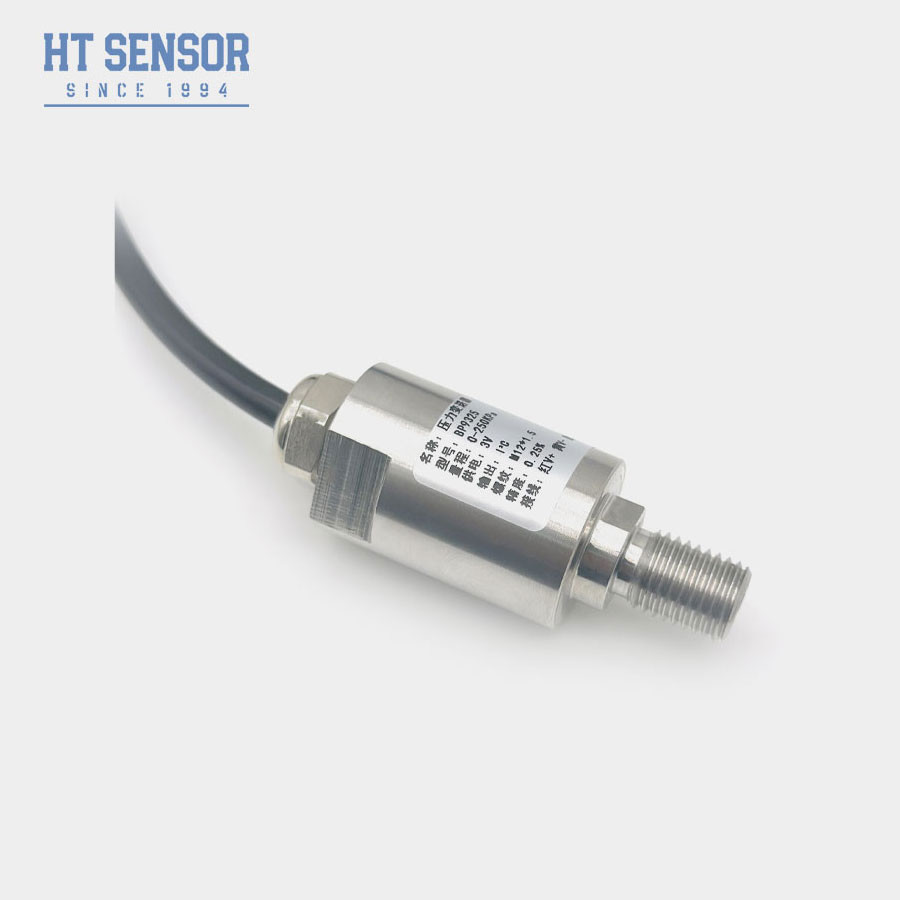

BP9325 Silisium Industrial Pressure Sensor I2C Wyjście do różnych zastosowań
Wprowadzenie krzemowego czujnika ciśnienia przemysłowego:
Czujnik ciśnienia HT19F-I2C wykorzystuje rdzeń oleju piezoresystywnego z krzemu serii HT opracowany przez naszą firmę jako element pomiaru sygnału,i obwód przetwarzania sygnału znajduje się w obudowie ze stali nierdzewnej. Konwertuj sygnał czujnika do standardowego sygnału wyjściowego IIC. Po rygorystycznym testowaniu i przesiewaniu starzenia, produkt ma stabilną i niezawodną wydajność.
Cechy produktuz czujnikiem ciśnienia przemysłowego:
- • Ekonomiczne i niewielkie
- • Zakres -100 kPa... 0 ~ 35 kPa... 3,5 MPa... 100 MPa
- • Typ ciśnienia pomiarowego, typ ciśnienia bezwzględnego
- • Podwójne 24-bitowe ADC do pomiaru ciśnienia i temperatury, odpowiednio
- • Standardowy protokół komunikacji I2C
- • Materiał ze stali nierdzewnej 316L
Wnioskio pojemności nieprzekraczającej 10 W:
- Kontrola procesów przemysłowych.
- Pomiar poziomu płynu.
- Inteligentny instrument pomiaru ciśnienia.
- Pomiar ciśnienia gazu i cieczy.
- Sprzęt medyczny.
- Internet rzeczy.
Podstawowy waruneko pojemności nieprzekraczającej 10 W:
- Zapewnienie zasilania: 3,0-3,6 VDC
- Wyjście: I2C (ciśnienie, temperatura)
| Parametry działania czujnika ciśnienia przemysłowego: |
| Zakres pomiaru |
Rozmiar (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Zapełnione |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS |
| |
Parametry wydajności |
Jednostka |
| Zasilanie: |
3.0 do 3.6 |
V DC |
| Sygnał wyjściowy: |
cyfrowy I2C (ciśnienie, temperatura) |
|
| Prąd ciągły: |
(3) |
mA DC |
| Dokładność temperatury: |
±2 (bez wyjścia temperatury domyślnie, wyjście temperatury musi być dostosowane) |
°C |
| Dokładność ciśnienia: |
±0,2 (±0,5 @35kPa) |
% FS |
| Odporność izolacyjna: |
50MΩ@50V prądu stałego |
|
| Wytrzymałość izolacyjna: |
50 Hz, 500 V prądu przemiennego |
|
| Temperatura pracy: |
-30 ~ 80 |
°C |
| Temperatura przechowywania: |
-40 ~ 80 |
°C |
| Przesyłka: |
10,5 razy ciśnienie w skali pełnej lub 110 MPa jest minimalną wartością |
|
Protokół komunikacji
BP9325 wykorzystuje protokół autobusu I2C do komunikacji ze światem zewnętrznym.i urządzenie główne może komunikować się z nim za pomocą poleceń w następujących formatach:.
Gdy HT19F-I2C jest ustawiony na wyjście cyfrowe (za pomocą polecenia I2C 0xAC), B[23:0] zostanie podzielony na trzy
Każdy bajt jest wydany oddzielnie, a użytkownik może łatwo przekształcić go w procent przy użyciu następującego wzoru:
Przy użyciu polecenia I2C 0xAC do odczytu 5 bajtów skalibrowanych danych, informacje o temperaturze składają się z dwóch ostatnich Szesnaście bitów danych jest dostarczanych,i użytkownik może łatwo przekształcić wartość T w rzeczywistą temperaturę za pomocą następującego wzoru.
Uwaga: domyślny mostek wynosi 10% ~ 90%, punkt zerowy mostu czujnika odpowiada 10%, a pełny punkt jest prawidłowy Wartość wynosi 90%.Wydajność temperatury musi być dostosowana.
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
