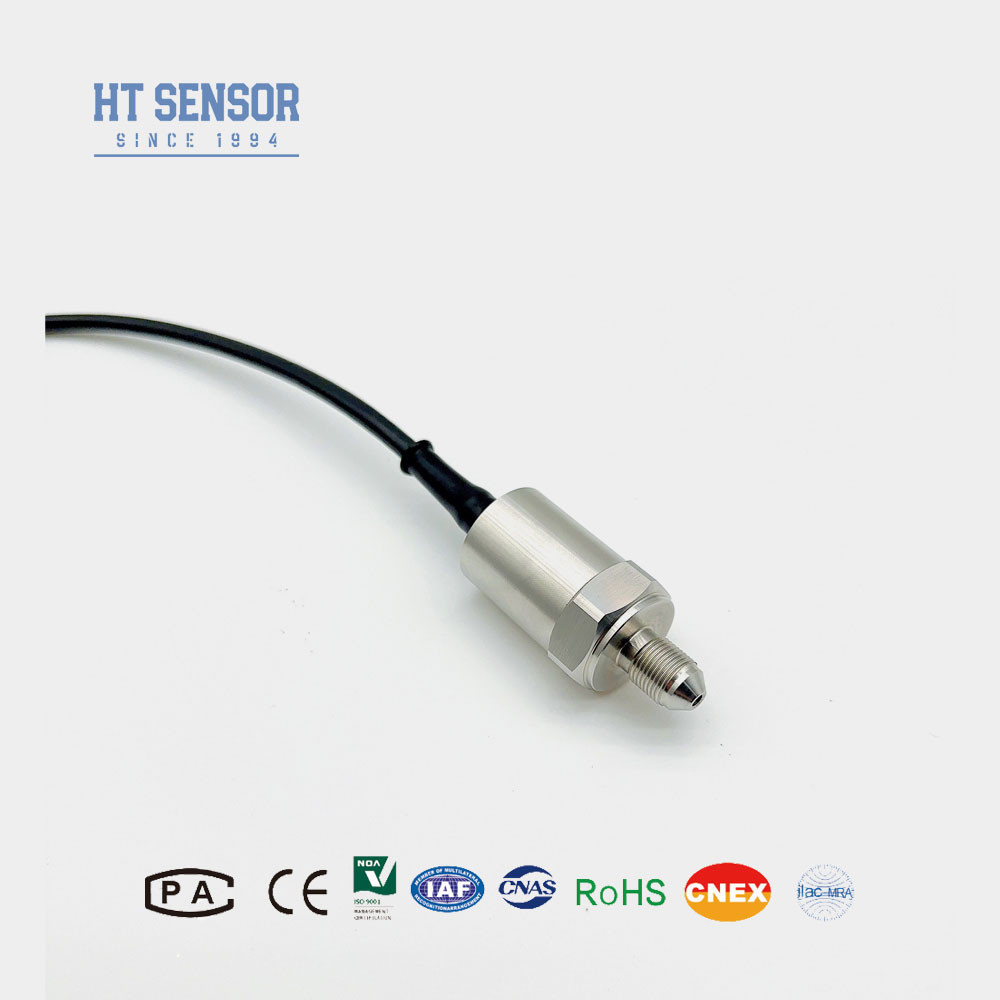

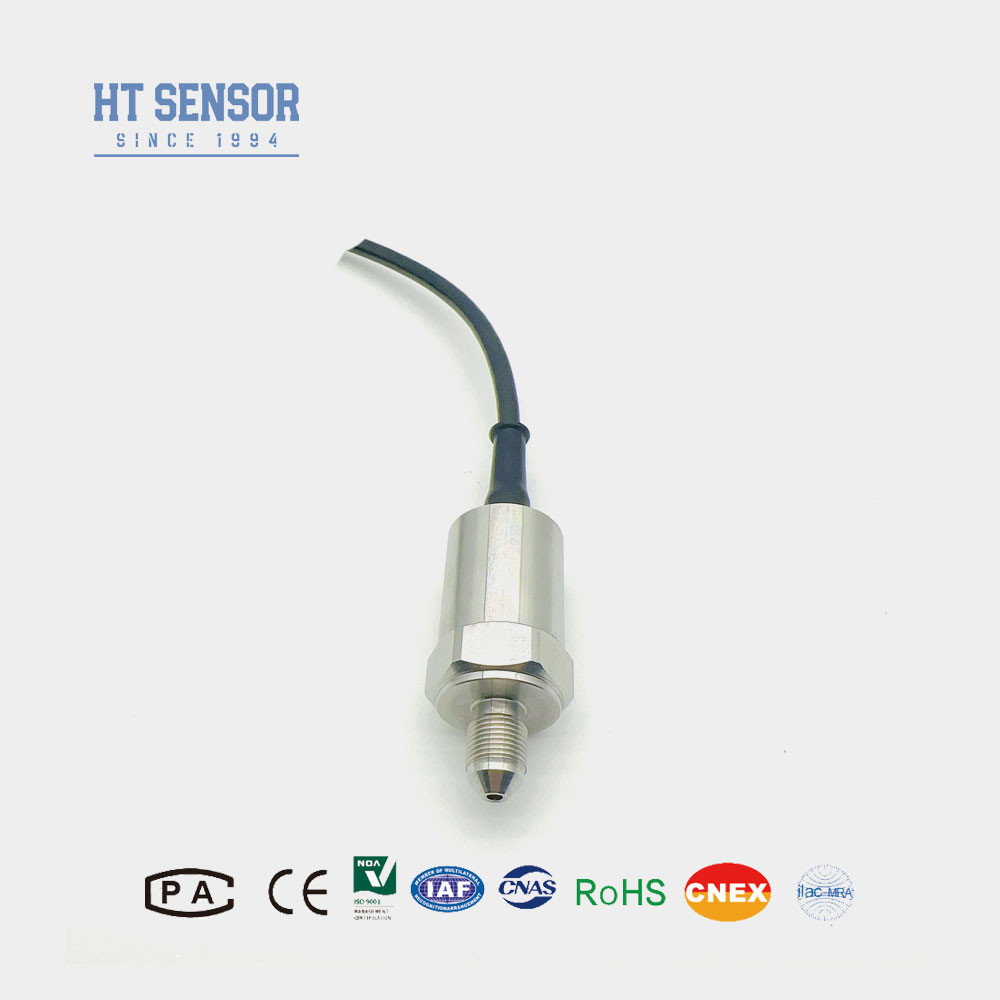

BP9325 Silisium Piezoresystywny czujnik ciśnienia z hydraulicznymi i pneumatycznymi systemami sterowania
Product Details
| Model nr.: | BP9325 | Materiały mieszkaniowe: | Stal nierdzewna |
|---|---|---|---|
| Temperatura pracy: | -20℃ do +80℃ | Zasilanie: | 10V/1,5mA |
| Zakres ciśnienia: | 0-10 kpa ~ 60 MPa | Ocena IP: | IP65 |
| Wyjście sygnału: | sygnał MV | Rodzaj połączenia: | Z kablem |
| Gwarancja: | 2 lata | Rodzaj: | Piezorezystancyjny rozproszony krzem |
| Podkreślić |
Silisium piezoresystywne czujnik ciśnienia,Czujnik ciśnienia piezoresystywnego z krzemu sterowanego hydraulicznie,Sterowanie pneumatyczne Senzor ciśnienia piezoresystywnego z krzemu |
||
Product Description
Wprowadzenie krzemowego czujnika ciśnienia przemysłowego:
Sterownik ciśnienia piezoresystywnego z krzemu BP9325 jest czujnikiem o wysokiej stabilności, który wykorzystuje rozproszony element krzemu.Czujnik mierzy ciśnienie różniczkowe medium poprzez przesyłanie go do membrany krzemowej poprzez 316L membrany izolacyjnej i oleju silikonowegoWykorzystuje efekt piezoresystywny do dokładnego pomiaru ciśnienia zarówno płynów, jak i gazów.co czyni go popularnym wyborem do różnych zastosowańOferuje wysoką czułość i niskie zużycie energii, co czyni go energooszczędnym i idealnym do urządzeń z baterią.
Cechy produktuo pojemności nieprzekraczającej 10 W:
1Wykorzystuje zaawansowaną technologię i obudowę ze stali nierdzewnej 316L.
2. takie jak pełny tytan i diafragma Hastelloya.
3Wykorzystuje obwody grubofilmowe do kompensacji temperatury i korekty punktu zerowego.
4Wysoka niezawodność, powtarzalność i stabilność.
Wnioskio pojemności nieprzekraczającej 10 W:
1. nadaje się do pomiaru ciśnienia gazów i płynów nieżrącego ze stali nierdzewnej 316L.
2Systemy sterowania hydraulicznego i pneumatycznego.
3Kontrola procesów.
Podstawowy waruneko pojemności nieprzekraczającej 10 W:
1. Zasilanie: ≤2mADC (typowa wartość 1,5mADC)
2. Impedancja wejściowa: 2,5KΩ~6KΩ
3Impedancja wyjściowa:2.5KΩ~6KΩ
4Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry działania: | |||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapięte (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~0,2 kg | ||||
| Parametry są badane w następujących warunkach: stały prąd 1,5 mA i temperatura otoczenia 25°C | |||||
UWAGA:
1Podczas montażu należy zwrócić uwagę na dopasowanie wielkości elementu czujnika do obudowy nadajnika w celu osiągnięcia wymaganej szczelności powietrza.
2Podczas montażu należy upewnić się, że czujnik jest ustawiony pionowo i przycisnąć go równomiernie w dół, aby zapobiec zakłóceniu lub uszkodzeniu płyty kompensacyjnej.
3Środek pomiarowy musi być kompatybilny z materiałem membrany i obudowy elementu czujnika (316L).
4Nie używaj ostrych przedmiotów do naciskania na przepuklę czujnika, ponieważ może to spowodować jej deformację lub przebicie oraz uszkodzenie elementu czujnika.
5Rurka wentylacyjna czujnika ciśnienia musi być otwarta dla atmosfery.
6Jeśli w przewodzie szpilki wystąpią zmiany, należy sprawdzić dokładność na etykiecie noszonej przez czujnik.
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
