Słoczony czujnik ciśnienia przemysłowego BP93420IB dla gazów nieżrących i czujnik poziomu płynu
Product Details
| Model nr.: | BP93420-IB | Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa |
|---|---|---|---|
| Władza: | 5VDC, 12-36VDC, 24V Standardowy | Produkcja: | 0,5-4,5 V/4-20 mA i tak dalej |
| Stabilność długoterminowa: | +-0,2% F.S./Rok ((Typowy) | Znak towarowy: | HTsensor czujnik przemysłowy |
| Rodzaj konstrukcji: | Przesyłacz czujników ciśnienia przemysłowego | Środek pomiarowy: | Płyn, powietrze, olej. |
| Złącze: | duży DIN | Dostosowanie: | OEM i ODM |
| Podkreślić |
Słodkowane czujniki ciśnienia przemysłowego,Czujnik ciśnienia przemysłowego dla gazów nierzędnych,Czujnik ciśnienia przemysłowego płynów |
||
Product Description

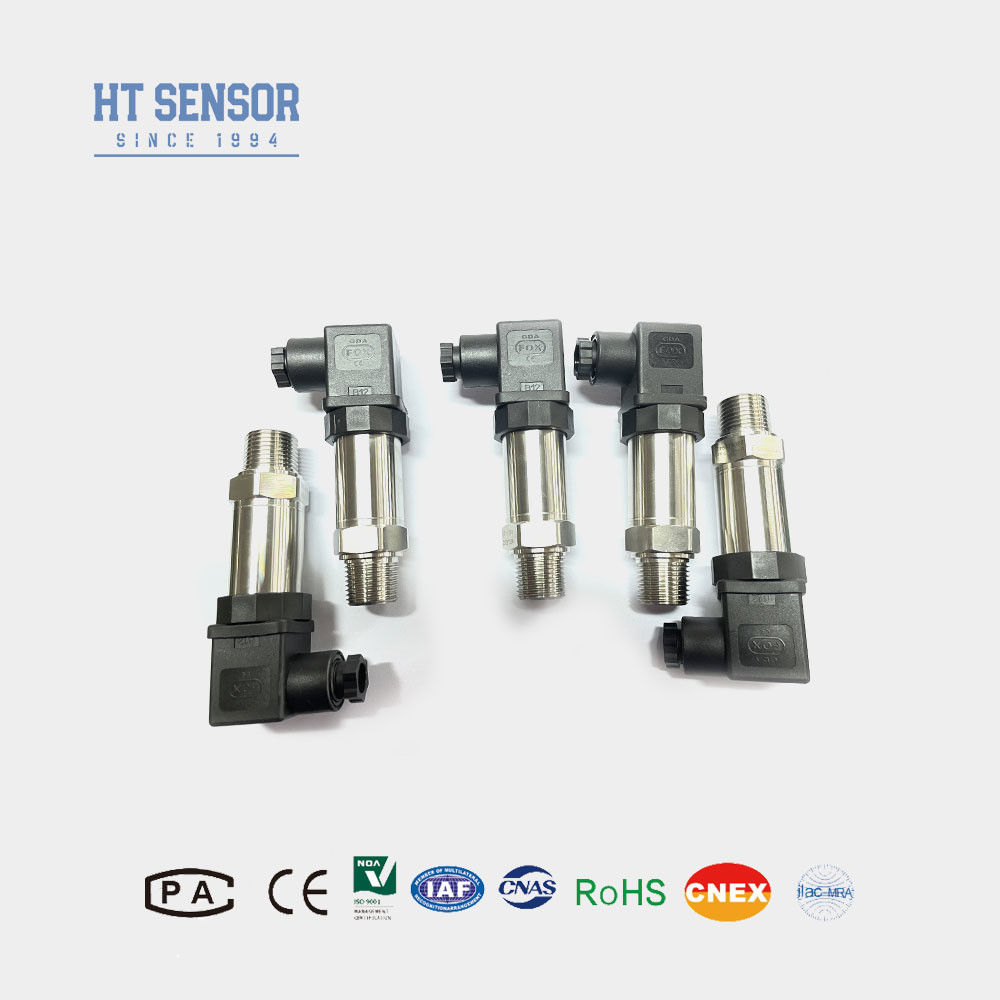

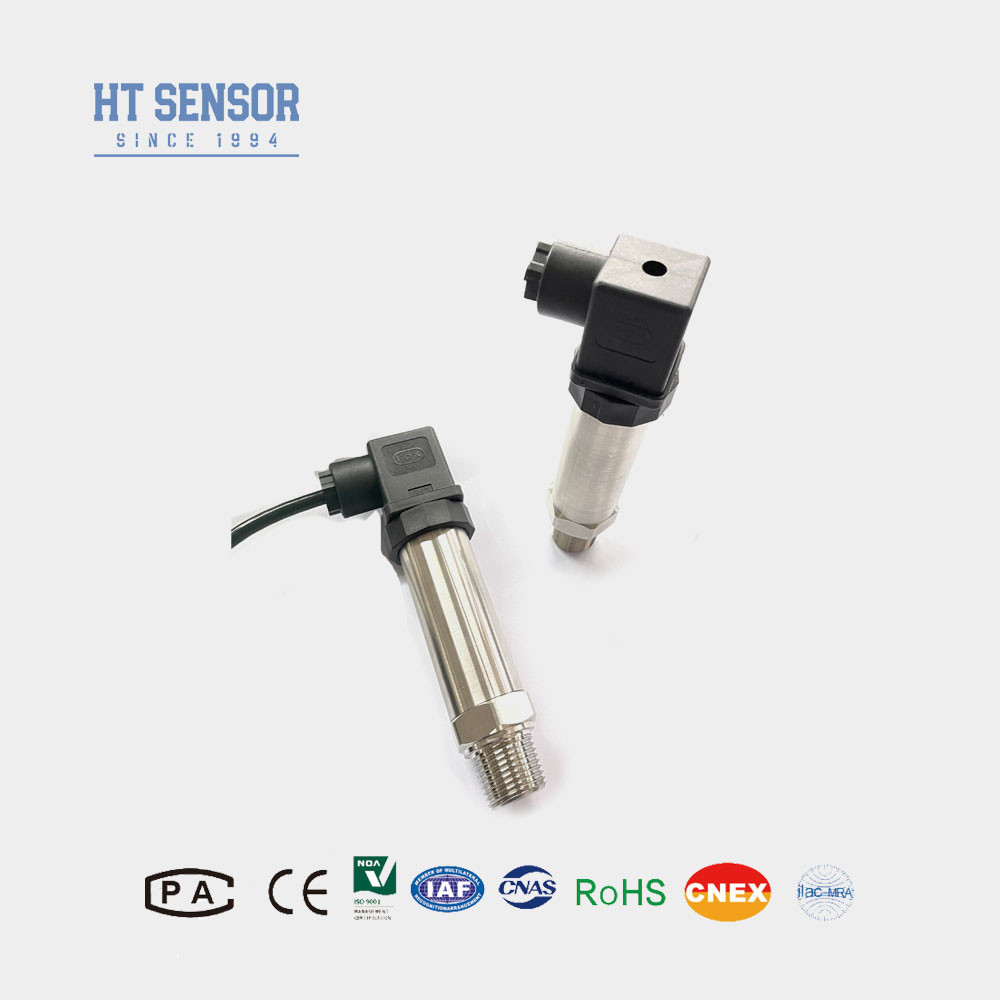

Słoczony czujnik ciśnienia przemysłowego BP93420IB dla gazów i płynów nieżrących
Przekaźnik ciśnienia BP93420IB
Wprowadzenie przemysłowego czujnika ciśnienia:
Spawany czujnik ciśnienia przemysłowego BP93420IB jest przeznaczony do pomiaru gazów i płynów nieżrących.Wykorzystuje jądro wypełnione olejem z izolowanego, rozproszonego krzemu z serii HT jako element pomiaru sygnałuCzujnik ze stali nierdzewnej jest uszczelniony szczelnym spawaniem.a obwód przetwarzania sygnału PCB jest umieszczony w obudowie ze stali nierdzewnej, aby przekształcić sygnał czujnika w standardowy sygnał wyjściowyNasze produkty poddawane są rygorystycznym testom komponentów i badaniom starzenia, zapewniając niezawodną wydajność w różnych zastosowaniach przemysłowych.
Cechy produktuo pojemności nieprzekraczającej 10 W:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
2Kompaktna i lekka konstrukcja.
3.Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskio pojemności nieprzekraczającej 10 W:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W | |
|---|---|
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki dotyczące zamawiania |
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy.Proszę określić w kolejności.
7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
Odpowiedź: Nasze czujniki ciśnienia charakteryzują się wysoką precyzją, trwałością i doskonałą wydajnością, z możliwością dostosowania.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb za pośrednictwem naszych usług OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 czujników ciśnienia miesięcznie, co gwarantuje, że możemy realizować zamówienia na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem w celu sprawnego planowania produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: Standardowe modele zazwyczaj mają okres dostawy 5~8 dni roboczych, natomiast produkty dostosowane do potrzeb mogą się różnić.
5P: Jakie są ceny produktów?
O: Oferujemy konkurencyjne ceny z zniżkami dostępnymi w przypadku zamówień hurtowych lub długoterminowych partnerstw.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
Odpowiedź: Nasze produkty są objęte 24-miesięczną gwarancją od daty wysyłki, a nasza obsługa posprzedażna zapewnia szybkie odpowiedzi w ciągu 24 godzin wraz z zdalnym wsparciem instruktażowym za pośrednictwem sieci PC.
