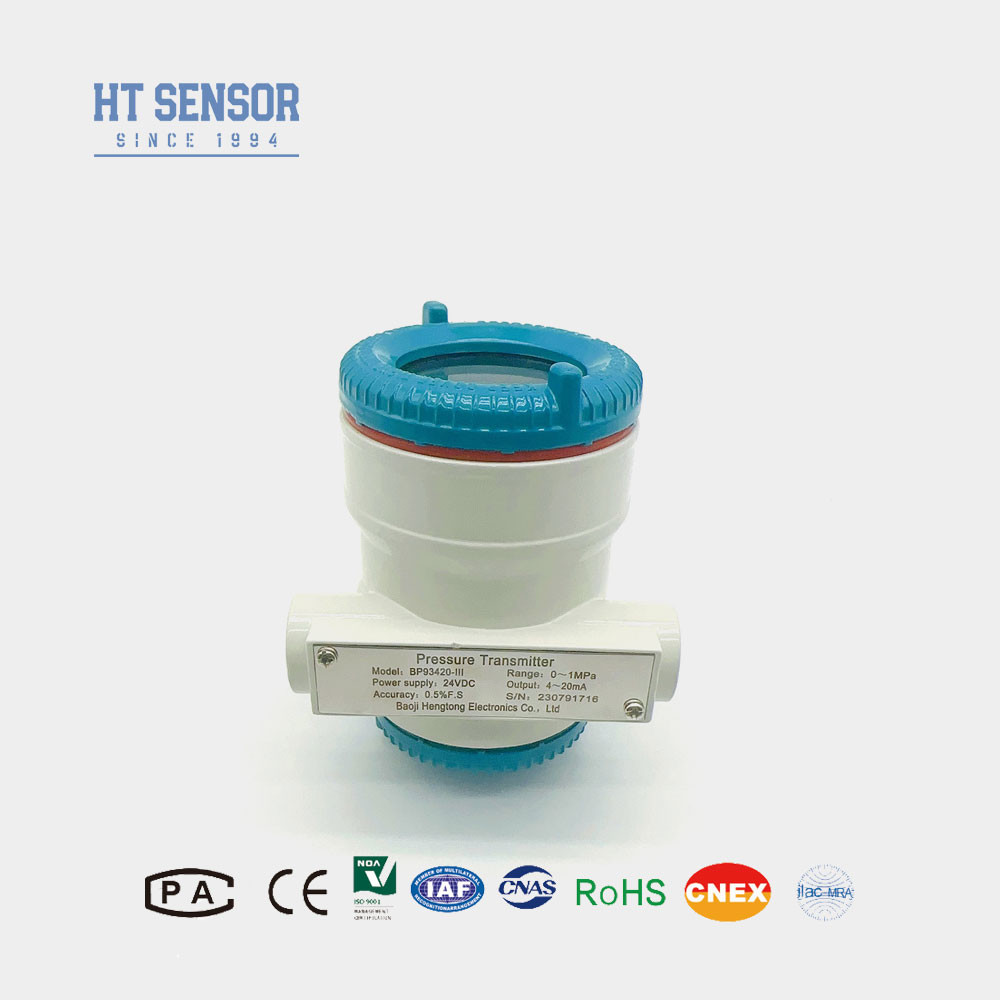

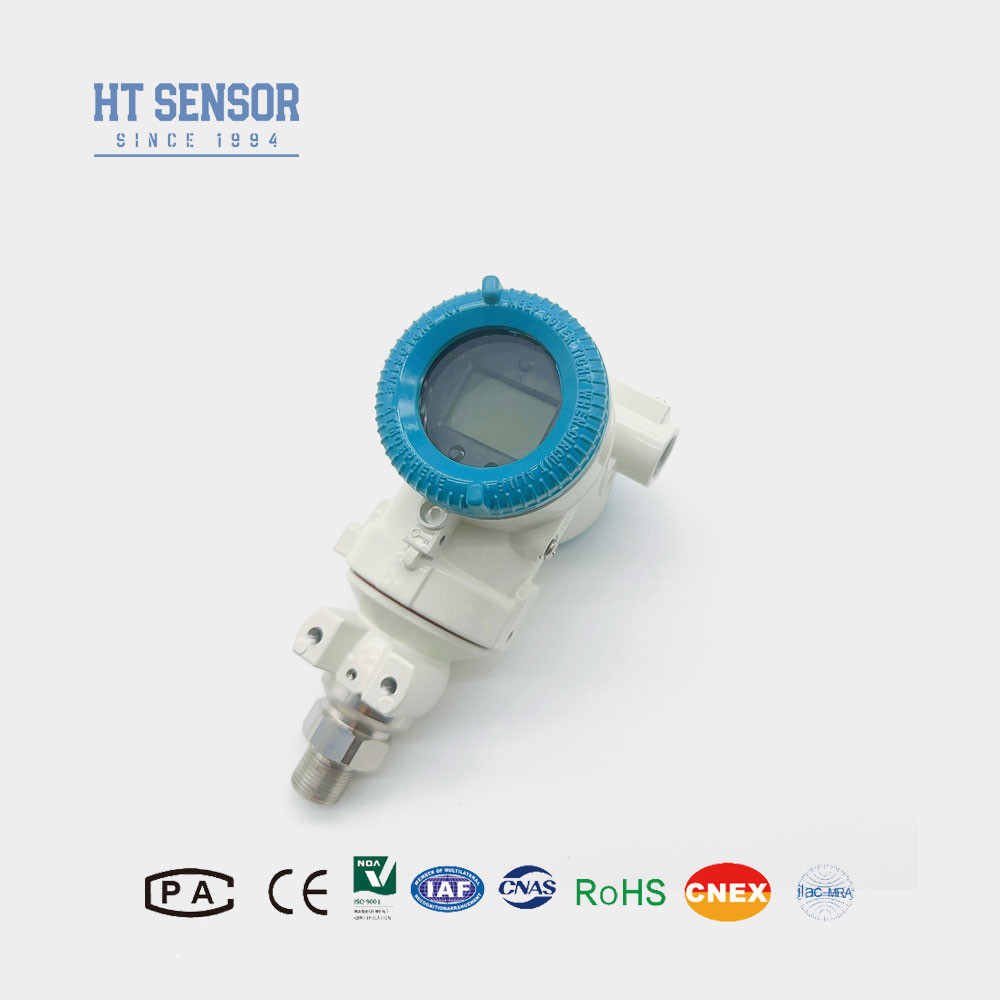

BP93420-IIIAPrężnik przemysłowy.
WprowadzeniePrężnik przemysłowy.:
The BP93420-IIIA Industrial pressure sensor transmitter comprises a pressure sensor module and an intelligent circuit board. Inteligentny czujnik zawiera krzemowy czujnik ciśnienia.Measuring diaphragm detection circuit (przewód pomiarowy przewodu wykrywania przewodu), czujnik temperatury i układ kompensacji temperatury.Inteligentna płyta składa się z kontrolera mikrokomputera i obwodu obwodowego, aby osiągnąć konwersję sygnałów ciśnienia w sygnały elektryczne.Jest używany w środowiskach przemysłowych do pomiaru ciśnienia płynów, gazów lub par.
Cechy produktuzPrężnik przemysłowy.:
1Szeroki zakres pomiarów, różne formy interfejsu ciśnienia i poziom ochrony IP65.
2Różne formy sygnału wyjściowego, regulowane i wyświetlane.
3Zmiennego punktu zerowego i pełnej skali.
4Rdzeń wykorzystuje wysoką precyzję i wysoką wydajność rozproszonego krzemu.Piezoresystywne czujniki ciśnienia.
WnioskizPrężnik przemysłowy.:
1. nadaje się do pomiaru ciśnienia gazów i płynów nieżrącego w stali nierdzewnej 316L.
2Petroleum, chemiczne, metalurgiczne, energetyczne i hydrologiczne.
3Pomiar i kontrola ciśnienia w surowych środowiskach przemysłowych na zewnątrz.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Performance Parameters ofPrężnik przemysłowy. |
| Zakres pomiaru |
-100kPa...0kPa ~10kPa...60MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ ± 0,1% FS |
| Hysteresa |
≤ ± 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok ((typowy) ± 0,2% F.S./Rok ((maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
Stop aluminium |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Ocena ochrony |
IP65 |
| Waga |
- 0,8 kg. |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu upewnij się, że badane medium jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Przy zamówieniu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5. O-kręgi z gumy fluorowej o nominalnym zakresie temperatury roboczej od - 20 °C do 250 °C. W przypadku, gdy temperatury robocze spadają poniżej - 20 °C, należy wybrać pierścienie uszczelniające typu EPDM O.
6. Kabel nie jest dostarczany z przymocowanym domyślnym kablem. Jeśli potrzebujesz kabla, istnieją trzy materiały do wyboru.materiały kablowe z polietylenu będą stosowane domyślnieJeżeli wymagane są różne materiały kablowe, proszę podać w formularzu zamówienia.
7W przypadku szczególnych wymogów, takich jak silne drgania, natychmiastowe uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość, doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
A: Tak, nasi inżynierowie mogą dostosować produkty do spełnienia konkretnych potrzeb. Oferujemy usługi OEM i ODM.
3- Co to za produkcja?
A: Nasz zakład produkcyjny może produkować do 30.000 czujników ciśnienia przesyłowych miesięcznie, więc jesteśmy dobrze wyposażeni w potrzeby dużych zamówień.to is recommended that you contact our sales team in advance to ensure a smooth production and delivery schedule. zaleca się, abyś skontaktował się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynny harmonogram produkcji i dostawy..
4P: Jaki jest ogólny czas realizacji?
A: Standardowy model 5~8 dni roboczych.
5Q: Shipment&packing.
A:Produkty są zazwyczaj wysyłane przez międzynarodowy ekspres, w tym UPS, FedEx, DHL i INT dla frachtu prepaid, również można użyć konta przesyłki do zbierania, Standard export packing,w tym certyfikacja inspekcyjna.
6Q: Skontaktuj się z nami.
A: Mamy aktywny i doświadczony zespół sprzedaży to serve you on technical question and business issue.Just leave us message or click the Online Service.
