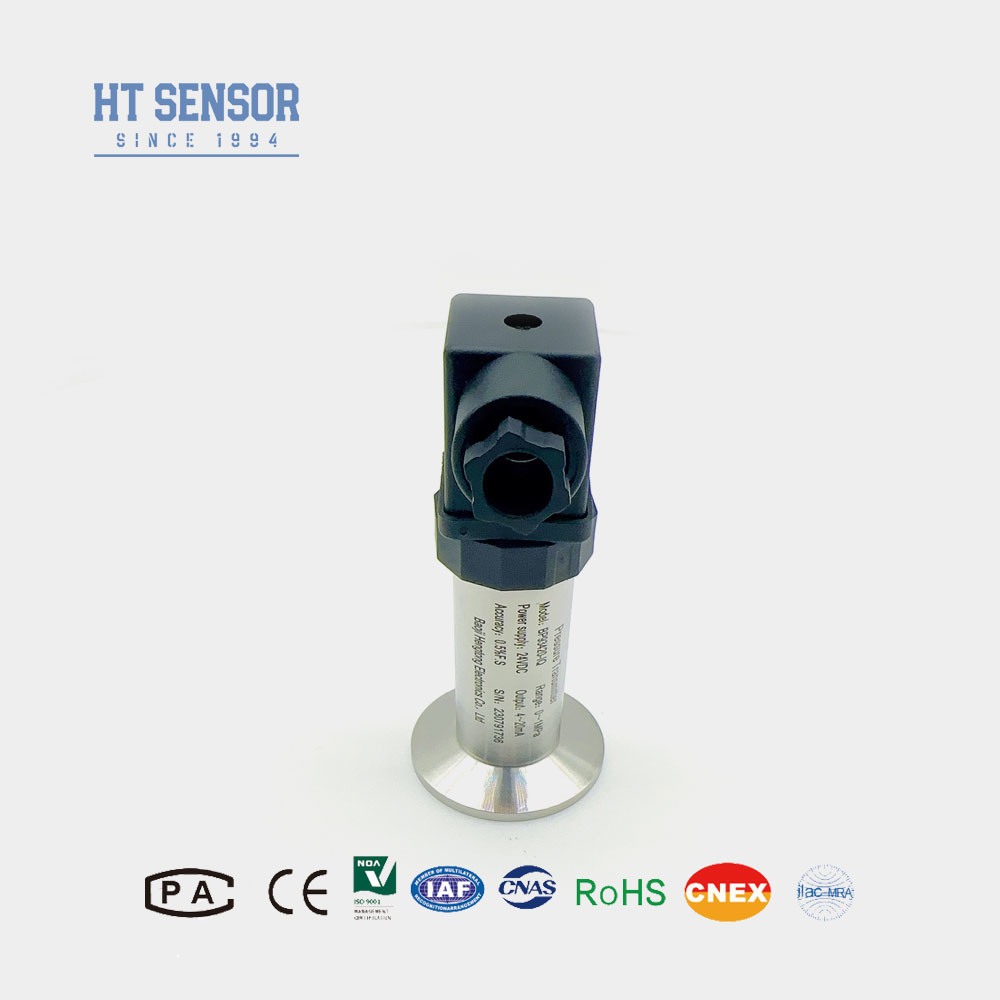

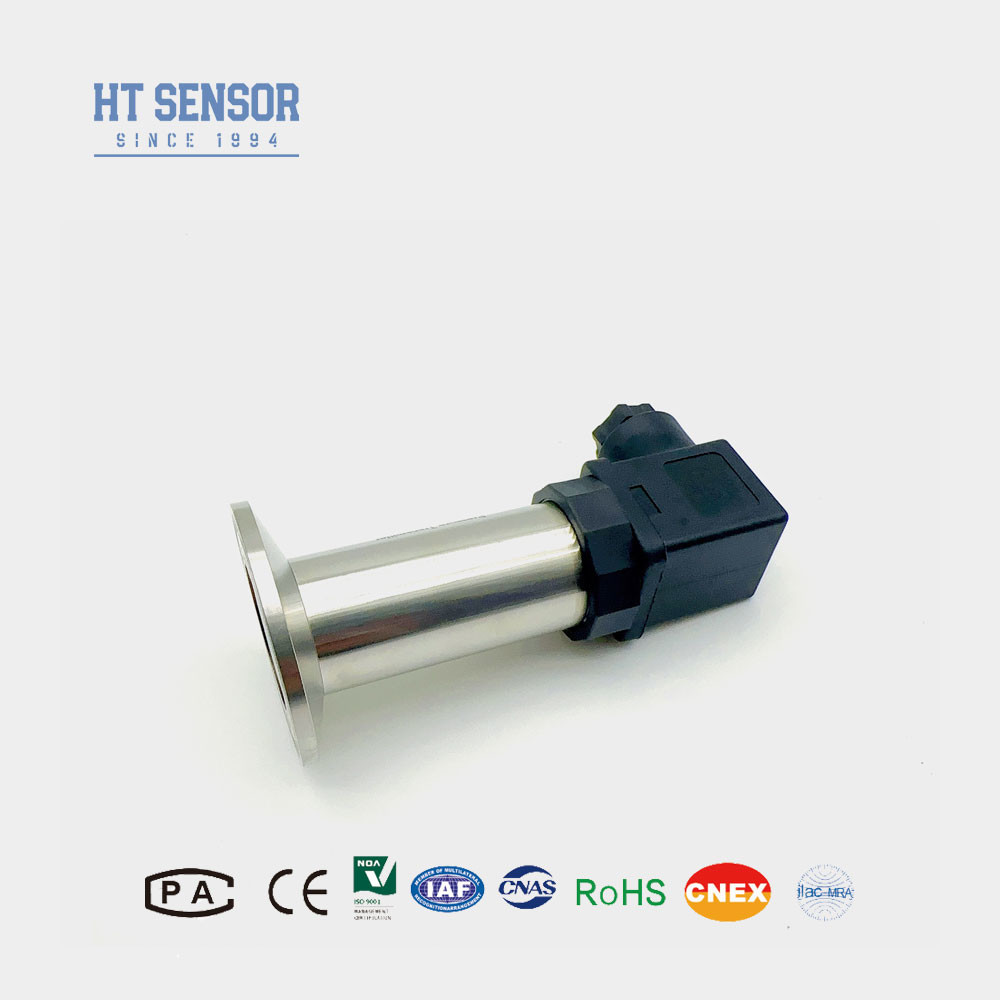

Przesyłacz ciśnienia przemysłowego z diafragmą płynną BP93420-IQ wykorzystuje płaskofilmowy zapięty nadajnik ciśnienia,oferuje niezawodną metodę pomiaru ciśnienia w mediach lepkich i specjalistycznych zastosowaniach. Zgrzewane urządzenie z folii izolacyjnej zawiera różne struktury połączeń procesowych i nadaje się do pomiaru wysokiej lepkości i krystalicznych mediów.Produkty te mają szerokie zastosowanie w żywności, opieki zdrowotnej, papieru i innych branż.
Produkt B P93420-IQ jest przeznaczony przede wszystkim do pomiaru ciśnienia w lepkich mediach.Interfejs połączenia czujników typu zacisku ułatwia instalację, a nadajnik może być szeroko stosowany w medycynie, żywności, tekstyliach i innych dziedzinach do automatycznego pomiaru i kontroli ciśnienia gazu i cieczy.
Cechy produktuz diafragmą do spłukiwania czujnik ciśnienia przemysłowego:
1. Szeroki zakres pomiarowy -100kpa ¥035kpa ¥3.5Mpa, 50,4mm interfejs ciśnienia zacisków.
2/Wielu opcji sygnału wyjściowego.
3Wysoka precyzja, wielokrotne połączenie procesów aseptycznych.
Wnioskiz czujnikiem ciśnienia przemysłowego z diafragmą spłukiwalną:
1- nadaje się do pomiaru gazów i płynów nieżrących z 316L.
2Przemysł medyczny, biofarmaceutyczny i higieny żywności do przetwarzania sterylnego.
3Używane w przemyśle papierniczym i chemicznym, a także do pomiaru poziomu ścieków i ciśnienia puszek na napoje.
| Parametry wydajnościz czujnikiem ciśnienia przemysłowego z diafragmą spłukiwalną |
| Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ 0,1% FS |
| Hysteresa |
≤ 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Waga |
~0,2 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu upewnij się, że badane medium jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Przy zamówieniu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5. O-kręgi z gumy fluorowej o nominalnym zakresie temperatury roboczej od - 20 °C do 250 °C. W przypadku, gdy temperatury robocze spadają poniżej - 20 °C, należy wybrać pierścienie uszczelniające typu EPDM O.
6. Kabel nie ma kabla. Jeśli potrzebujesz kabla, istnieją trzy materiały do wyboru. Jeśli nie podano żadnych szczegółowych instrukcji, materiały kablowe z polietylenu będą używane domyślnie.Jeżeli wymagane są różne materiały kablowe, proszę podać w formularzu zamówienia.
7W przypadku szczególnych wymogów, takich jak silne drgania, natychmiastowe uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ1/IQ2 |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja sieciowa jest zawsze dostępna.
