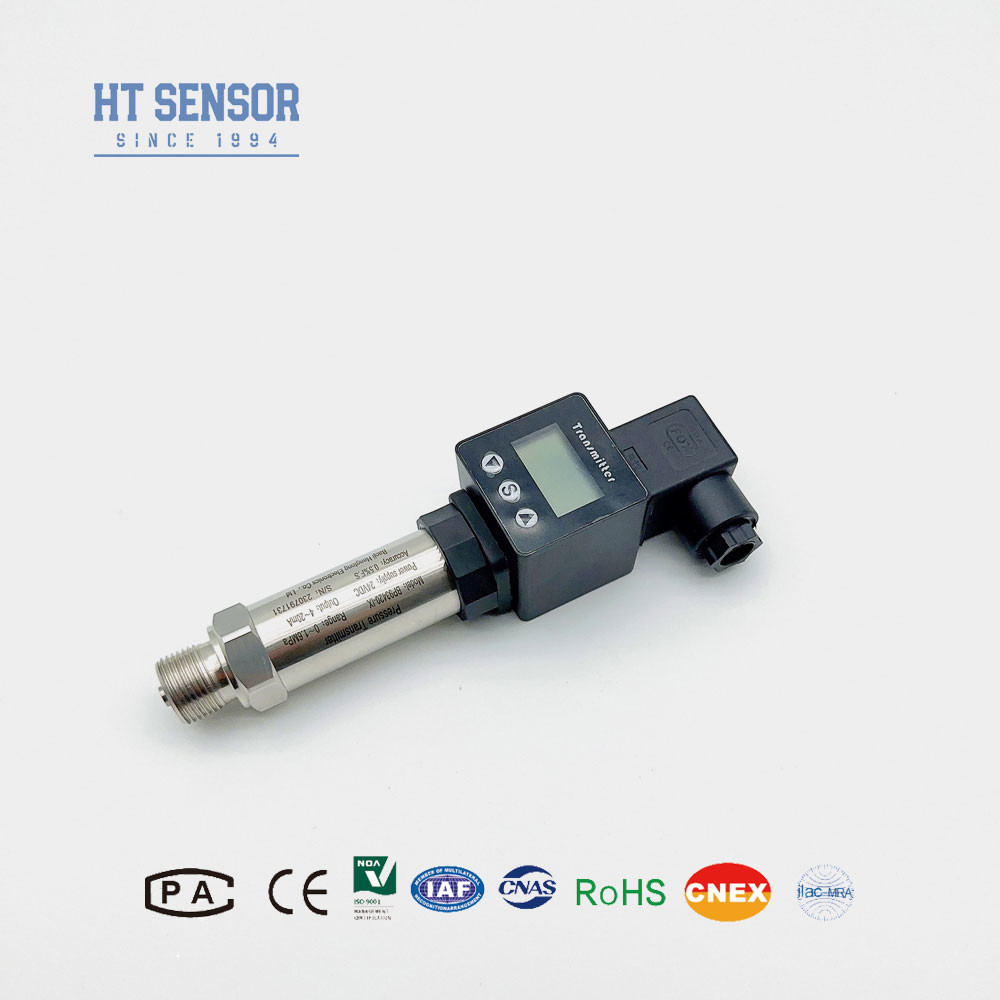

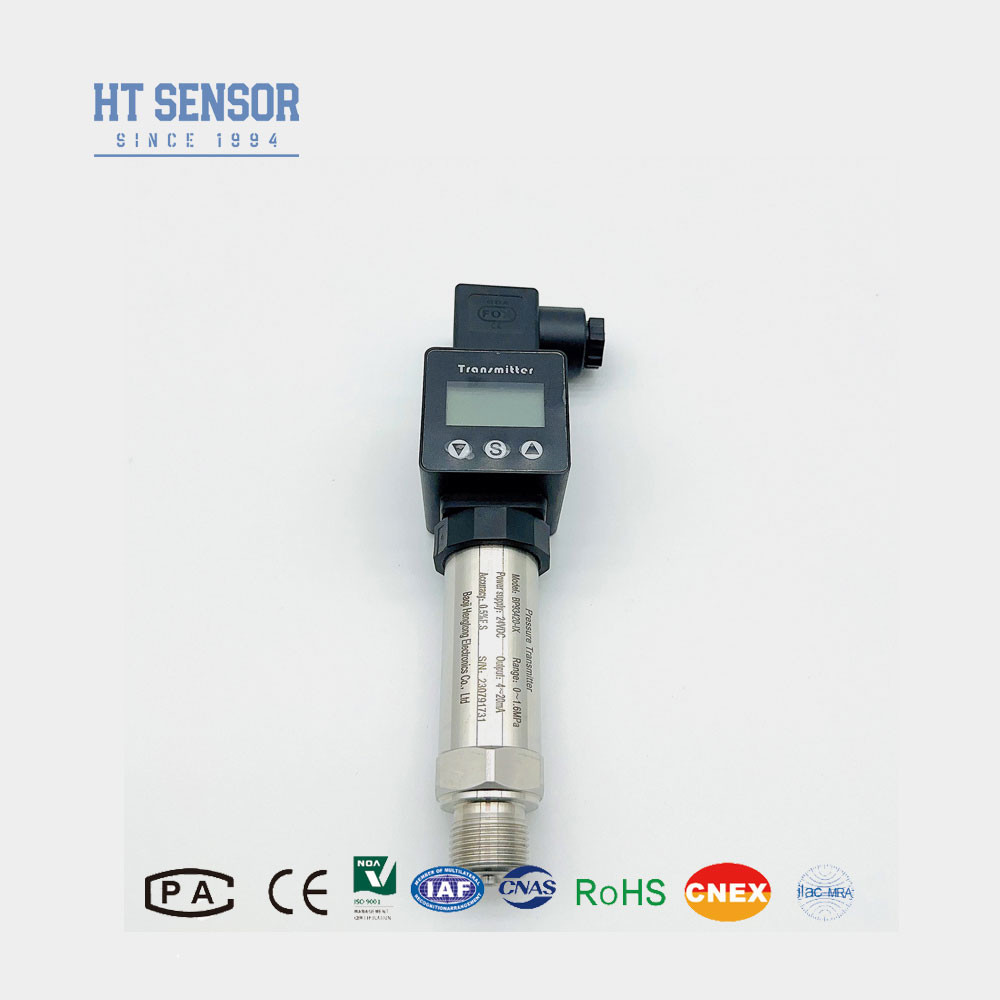

4-20mA czujnik ciśnienia przemysłowego z wyświetlaczem do pomiaru gazów i płynów nieżrących
Przekaźnik ciśnienia BP93420IX
Wprowadzenie przemysłowego czujnika ciśnienia:
BP93420 - IX przemysłowy czujnik ciśnienia z krzemu jest podzielony na jądro nadajnika ciśnienia z rozproszonego krzemu i jądro nadajnika ciśnienia pojemnościowego.Przekaźnik ciśnienia z rozproszonego krzemu ma zalety niezawodnej pracy, stabilna wydajność, łatwa instalacja i użytkowanie, niewielkie rozmiary, lekka waga, wysoki stosunek wydajności do ceny i może być szeroko stosowany w różnych pomiarach ciśnienia dodatniego i ujemnego
Cechy produktuo pojemności nieprzekraczającej 10 W:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różne formy interfejsu ciśnienia.
2Kompaktna i lekka konstrukcja.
3Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskio pojemności nieprzekraczającej 10 W:
1Mierzenie ciśnienia gazu i cieczy nieżrącego jest zgodne ze stali nierdzewnej, przepony wykonane są ze stali nierdzewnej 316L.
2- zastosowania w przemyśle morskim i lotniczym.
3Używane w procesach przemysłowych, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
4Dla systemów sterowania hydraulicznego i pneumatycznego.
| Parametry wydajności: |
| Zakres pomiaru |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
00,1% FS |
| Hysteresa |
00,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,25 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
.
Wskazówki dotyczące zamawiania
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częścią kontaktu produktu (cześć ze stali nierdzewnej 304 lub 316L).
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być mniejsze niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochrony przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6. Kable nie są domyślnie zawarte. Proszę zaznaczyć kabel na umowie, jeśli nie ma specjalnego wyjaśnienia, można użyć materiału kablowego z polietylenu. Jeśli potrzebujesz innego materiału kablowego,Proszę określić w formularzu zamówienia.
7W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
IC |
Przekaźnik ciśnienia wysokiej temperatury |
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 0.1. . 0,01...100 MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4 ‰ 20 mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ̊10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5 ∙4.5VDC |
| S4 |
010mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
