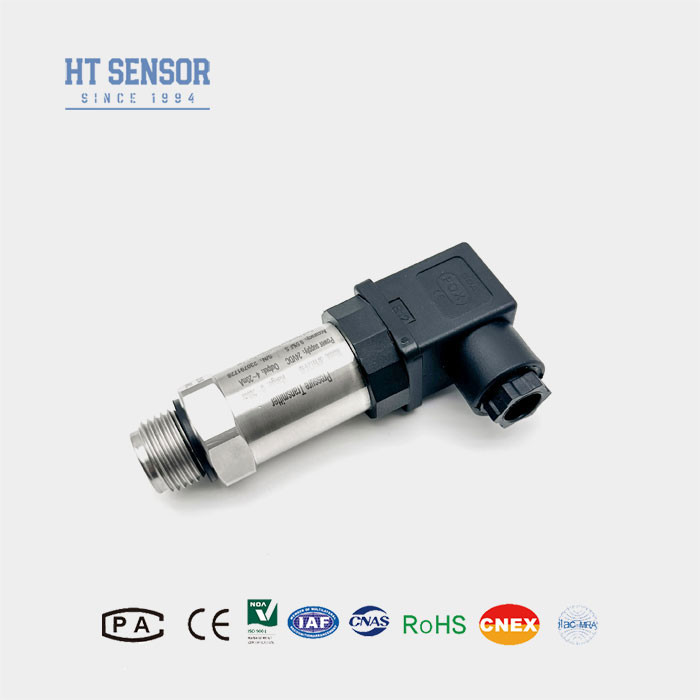

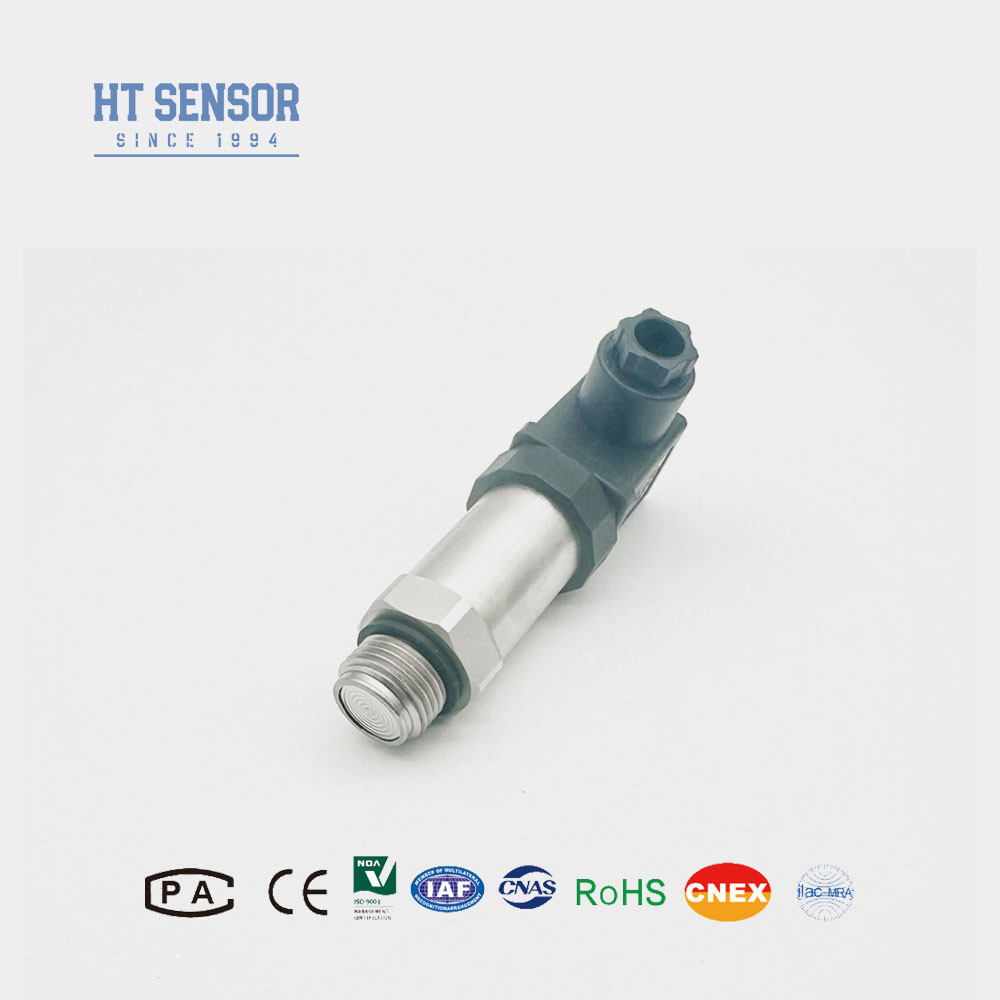

BPHT24 Przesyłacz czujnika ciśnienia przemysłowego z przepływem błony otwórnej z czujnikiem struktury ze stali nierdzewnej
Product Details
| Model nr.: | BPHT24 | Zakres: | 0-10kpa~035mpa |
|---|---|---|---|
| Władza: | 5Vdc / 12-32Vdc | Produkcja: | 0.5-4.5VDC /4-20mA |
| Łączyć: | M20*1,5 G1/2 1/2NPT | Rodzaj: | Przemysłowy czujnik ciśnienia z membraną spłukiwaną |
| Środek pomiarowy: | Płyn, gaz, klej do napojów i tak dalej | Stopień dokładności: | 0,5% FS |
| Materiał: | Stal nierdzewna | Dostosowanie: | OEM i ODM |
| Podkreślić |
Przemysłowy czujnik ciśnienia z membraną spłukiwaną,Czujnik ciśnienia przemysłowego BPHT24,W pełni stali nierdzewnej przemysłowy nadajnik ciśnienia |
||
Product Description
BPHT24 Przesyłacz czujnika ciśnienia przemysłowego z przepływem przepływu przepływu przepływu przepływu z strukturą w pełni ze stali nierdzewnej
BPHT24Czujnik ciśnienia błony otwórnej
Wprowadzenie przemysłowego czujnika ciśnienia z przepływem przepływu:
Przekaźnik ciśnienia z przepływem przewodu diafragmowego typu BPHT24 wykorzystuje jako element pomiarowy sygnał o pierwiastku oleju izolowanym silikonowym z płytką przewodu diafragmowego serii HT.Wszystkie elementy są zamknięte w obudowie ze stali nierdzewnej, który przekształca sygnał czujnika w standardowy sygnał prądu wyjściowego lub napięcia wymagany przez klienta.
Przesyłowiec ciśnienia płaskiego przepływu diafragmy składa się z miernika naprężenia i przedniego końca z difusowanego krzemu.Specjalnie poddane obróbce silne płukanie przepony na końcu pomiaru miernika naprężenia płaskie przepony zapewnia, że twarde cząstki w środku pomiarowym nie uszkodzą goTen nadajnik posiada kompaktową strukturę, odporność na korozję, odporność na wibracje, odporność na uderzenia cząstek i szeroki zakres kompensacji temperatury.Typ przodu z rozproszonego krzemu zawiera importowany system rdzenia z rozproszonego krzemu i wykorzystuje technologię tuningu i cyfrowej kompensacji w celu zapewnienia niezawodnej wydajności produktu i stabilnej mocy wyjściowej.
Cechy produktuo pojemności przekraczającej 10 W:
1Różne opcje interfejsu ciśnienia.
2Zaprojektowany do zastosowań higienicznych, aby zapobiec średnim skalowaniom.
3Wysoka precyzja z całkowicie stalową strukturą.
4Łatwe do czyszczenia.
Wnioskiz czujnikiem ciśnienia diafragmy:
1- nadaje się do pomiaru gazów i płynów nieżrących z 316L.
2Idealny do ochrony środowiska i przemysłu chemicznego.
3Używane w przemyśle morskim i lotniczym.
4. Doskonale nadaje się do zastosowań w przemyśle medycznym, biofarmaceutycznym i higienicznym żywności.
| Parametry wydajnościz diafragmy przemysłowej czujnik ciśnienia | |
| Zakres pomiaru | 0~10Kpa...~20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktów należy upewnić się, że części kontaktowe ze środkiem pomiarowym są kompatybilne.
2. Należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych wyświetlaczy podczas składania zamówienia.
3Przy zamówieniu nadajnika z głowicą wyświetlacza LCD lub LED moc nadajnika nie powinna być mniejsza niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zalecamy użytkownikom zainstalowanie urządzeń przeciwgromów na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
5W przypadku, gdy produkt działa w temperaturze poniżej -20°C, należy wybrać pierścienie O EPDM.
6. Kable nie są domyślnie zawarte. W razie potrzeby dostępne są trzy materiały do wyboru. O ile nie określono inaczej, można użyć materiału kablowego z polietylenu.Jeśli potrzebujesz innego materiału kablaProszę określić w zamówieniu.
7Jeśli istnieją specjalne wymagania, takie jak silne wibracje, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować nas i określić w zamówieniu.
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia diafragmy | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| T | Przekaźnik ciśnienia odporny na wysoką temperaturę | |||||||
| Zakres pomiaru | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
Q1: Czy Jesteś firmą handlową?
A1:Jesteśmy producentami z ponad 30-letnim doświadczeniem.
Q2:Produkt dostosowany do potrzeb
O2:Oferujemy usługi OEM i Custom-Design.
Q3:Gwarancja jakości
A3: Nasze produkty mają ograniczoną gwarancję od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
Q4:Przesyłka i pakowanie
A4:Produkty są zazwyczaj wysyłane międzynarodowym ekspresem, w tym UPS,FedEx,DHL i INT w przypadku przesyłki płatnej z góry,można również skorzystać z konta wysyłki do odbioru,Standardowe pakowanie eksportowe,w tym certyfikacja inspekcyjna.
P5: Skontaktuj się z nami
A5:Mamy aktywny i doświadczony zespół sprzedaży, który służy Ci w kwestii technicznej i biznesowej. Po prostu zostaw nam wiadomość lub kliknij Usługę online.
