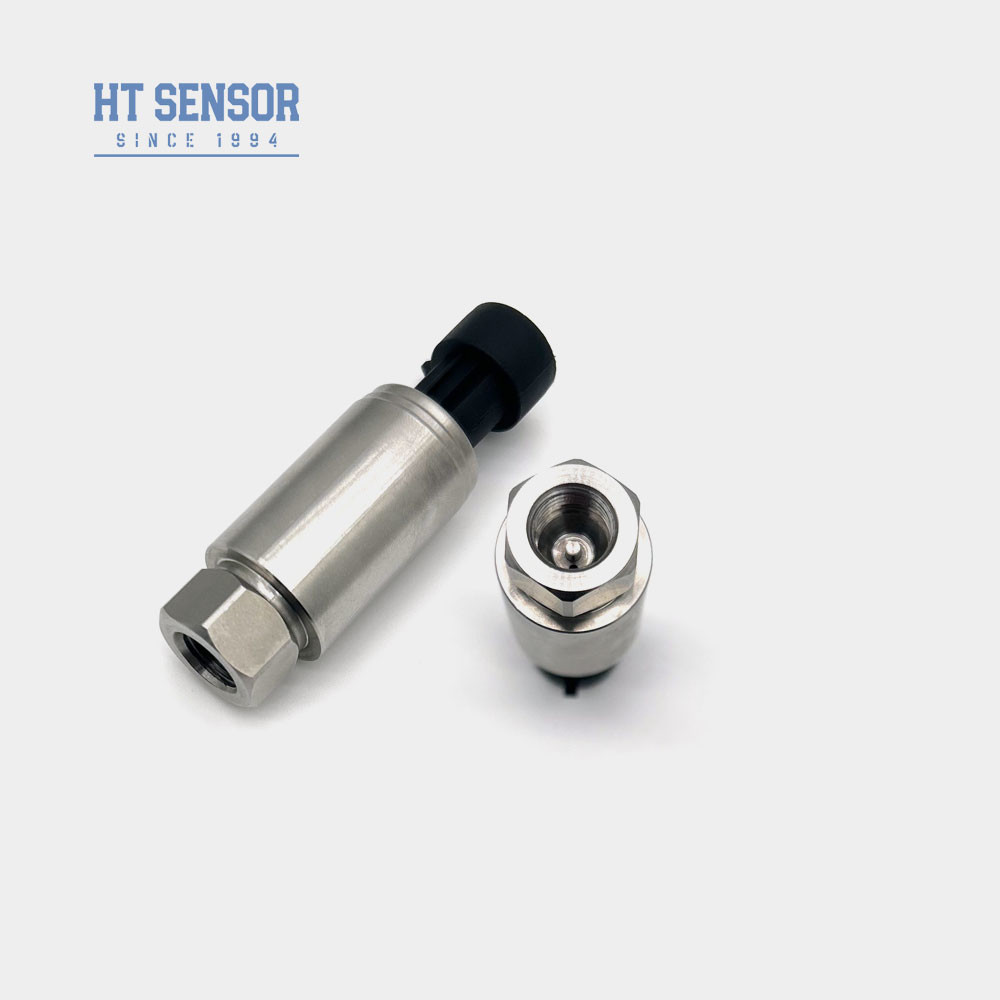

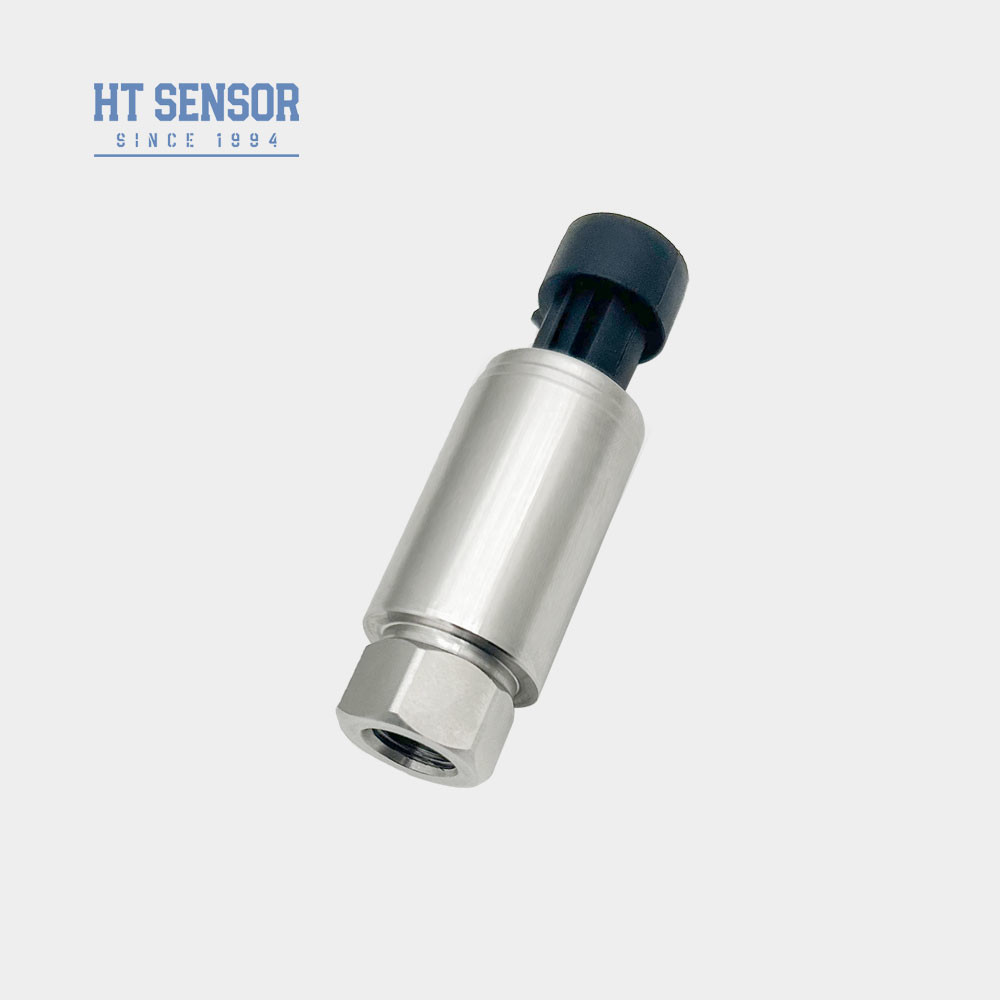

BP156 Przekaźnik ciśnienia
Wprowadzenie czujnika ciśnienia:
Czujnik ciśnienia BP156 małych rozmiarów jest ekonomicznym produktem specjalnie zaprojektowanym do sprężarek powietrza i urządzeń chłodniczych.Zawiera najnowocześniejszą technologię i jest wyposażony w wysokowydajny obwód nadajnika niezależnie opracowany przez naszą firmęPrzekaźnik ten charakteryzuje się kompaktowymi rozmiarami, solidną odpornością na wilgoć i doskonałą zdolnością do przeciwdziałania interferencjom elektromagnetycznym.Produkt został poddany rygorystycznym badaniom i selekcji komponentów, półproduktów i produktów gotowych w celu zapewnienia stabilnej i niezawodnej wydajności.
Cechy produktuz czujnikiem nadajnika ciśnienia:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
2Kompaktna i lekka konstrukcja.
Wnioskiz czujnikiem nadajnika ciśnienia:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
3Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajnościz czujnikiem nadajnika ciśnienia: |
| Zakres pomiaru |
0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,25 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że nośnik jest kompatybilny z płynem procesowym w kontakcie z badanym produktem.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie są dostarczane z cyfrowymi wyświetlaczami.
3Przy zamawianiu nadajnika z głowicą wyświetlacza LCD lub LED należy upewnić się, że zasilanie nadajnika wynosi co najmniej 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu i zapewnienie prawidłowego uziemienia produktu z zasilaczem.
5Wymagany zakres temperatury roboczej pierścieni O z gumy fluorowej wynosi -20°C-250°C. Jeśli temperatura robocza produktu jest poniżej -20°C, należy wybrać pierścienie O EPDM.
6Domyślnie dostarczane są kable bez wtyczek i przewodów kablowych, o długości 1,5 metra i trzech opcjach materiałowych do wyboru.zostanie wykorzystany materiał kablowy z polietylenuJeżeli wymagany jest inny materiał kabla, proszę określić go w formularzu zamówienia.
7W przypadku szczególnych wymagań, takich jak silne wibracje, nagły szok lub intensywne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w formularzu zamówienia.
| Przewodnik w zakresie zamówienia |
| BP15X |
Analogiczny nadajnik ciśnienia |
| |
Kod |
Projekt budowy |
| 5 |
Wtyczka Packarda |
6 |
Zamknięty kabel bezpośredniego wyjścia 1,5 metra |
| 7 |
Mini złącze Hirschmanna |
8 |
Duży złącze Hirschmanna |
| |
Zakres pomiaru |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe ((¢50.4 Flanka) |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel zamknięty wylot 1,5 metra |
| B4 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Co to jest?Gwarancja jakości?
Odpowiedź: Nasze produkty mają ograniczoną gwarancję od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
