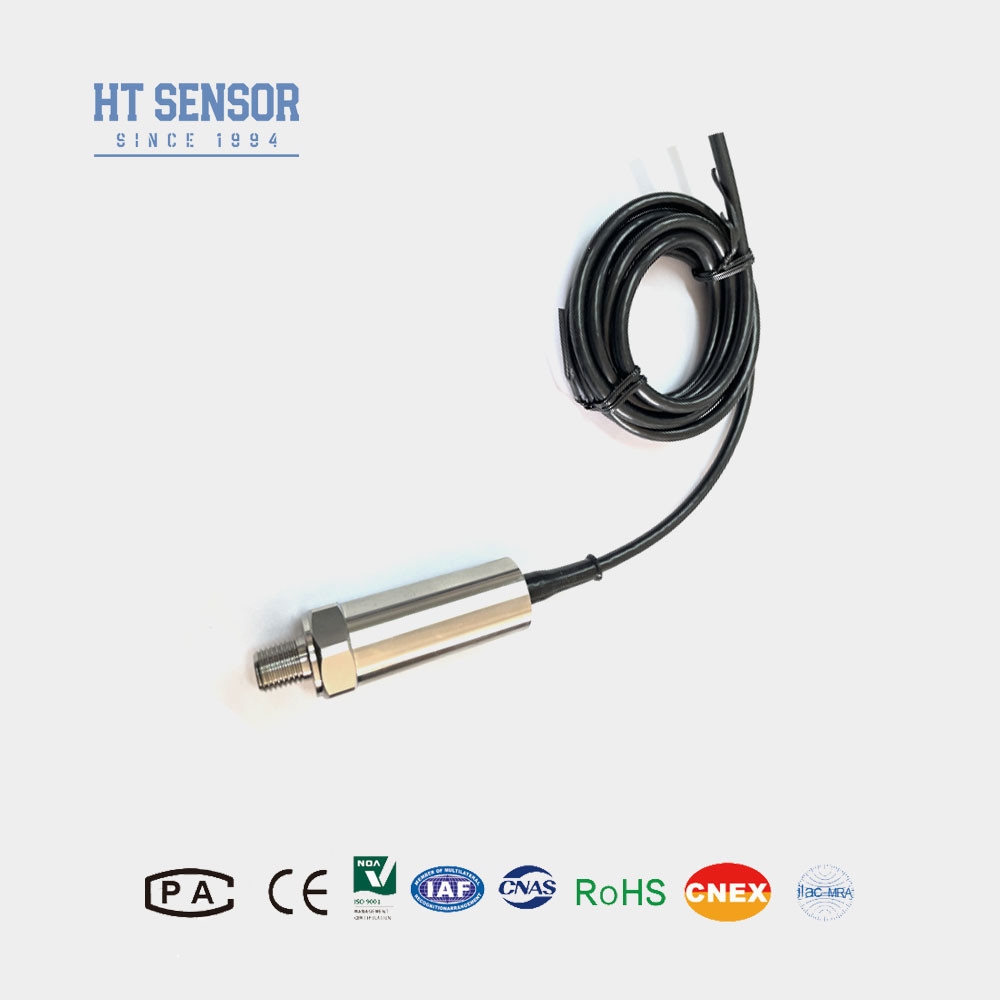

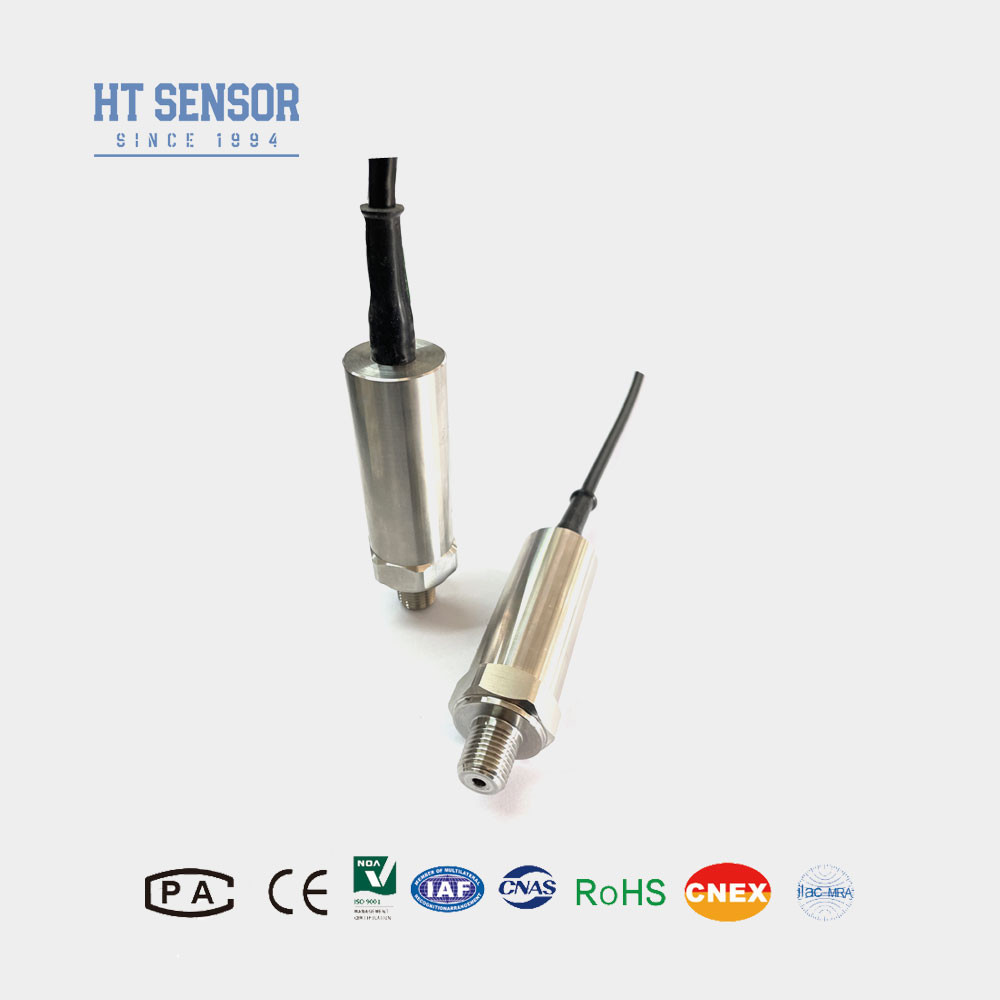

BP93420I czujnik nadajnika ciśnienia z zaawansowanym elementem pomiaru sygnału czujnik struktury ze stali nierdzewnej
Szczegóły produktu
| Model nr.: | BP93420-I | Władza: | 5VDC /12-32VDC |
|---|---|---|---|
| Produkcja: | 0,5-4,5VDC /4-20mA /RS485 i tak dalej | Stabilność długoterminowa: | +-0,15% FS/rok (typowo) |
| Materiały mieszkaniowe: | 316L. lub 304SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Znak towarowy: | HT czujnik | Kabel: | 1,5m |
| Stopień dokładności: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Zakres ciśnienia: | -100kpa~0a...60MPa |
| Podkreślić |
Czujnik nadajnika ciśnienia w konstrukcji ze stali nierdzewnej,Czujnik nadajnika ciśnienia BP93420I,Element pomiarowy sygnału ze stali nierdzewnej |
||
Opis produktu
BP93420I czujnik nadajnika ciśnienia z zaawansowanym elementem pomiaru sygnału czujnik struktury ze stali nierdzewnej
BP93420I Czujnik nadajnika ciśnienia
Wprowadzenie czujnika ciśnienia:
Czujnik nadajnika ciśnienia BP93420I przyjmuje importowany wysokiej precyzji i wysokiej stabilności układ czujny na ciśnienie.Czuły układ wykorzystuje zaawansowany proces mikromekaniczny do tworzenia mostu Wheatstone poprzez dyfuzję czterech wysokiej precyzji rezystorów przez płytkę krzemowąZ powodu efektu piezorezystywnego wartości rezystancji czterech rezystancji ramienia mostu zmieniają się, most jest nierównoważony,i czuły element emituje sygnał elektryczny odpowiadający zmianie ciśnieniaWydzielony sygnał elektryczny jest wzmacniany i kompensowany przez nieliniowy obwód korekcyjny, a sygnał napięcia i prądu odpowiada linijnie ciśnieniu wejściowemu.
| Parametry wydajności czujnika nadajnika ciśnienia | |
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Cechy produktuz czujnikiem nadajnika ciśnienia:
- Przekaźnik ciśnienia posiada szeroki zakres pomiarów, trwałą konstrukcję ze stali nierdzewnej oraz różne opcje interfejsu ciśnienia, aby uwzględnić różne potrzeby aplikacji.
- Jego kompaktowa i lekka konstrukcja pozwala na łatwą instalację i integrację w środowiskach ograniczonych przestrzenią.
- Dzięki wysokiej precyzji i całkowicie stalowej konstrukcji ten nadajnik ciśnienia zapewnia dokładne i niezawodne pomiary ciśnienia.
Wnioskiz czujnikiem nadajnika ciśnienia:
1Przekaźnik ciśnienia jest specjalnie zaprojektowany do precyzyjnego pomiaru gazów i płynów zgodnych ze stali nierdzewnej,wykonana ze stali nierdzewnej 316L w celu zwiększenia trwałości i niezawodności.
2Jest on szeroko stosowany w przemyśle morskim i lotniczym, gdzie precyzyjne pomiary ciśnienia są niezbędne dla bezpieczeństwa i wydajności.
3Oprócz zastosowań morskich i lotniczych, ten nadajnik ciśnienia jest również szeroko stosowany w różnych procesach przemysłowych, w tym naftowych, chemicznych, hutniczych,wytwarzanie energii, i hydrologii.
4Jest powszechnie zintegrowany z systemami sterowania hydraulicznym i pneumatycznym w celu zapewnienia dokładnego czuwania ciśnienia w celu efektywnego działania systemu.
| Wskazówki zamówienia czujnika nadajnika ciśnienia |
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częściami kontaktującymi się z produktem.2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
3Aby zapewnić niezawodną pracę produktu, zaleca się, aby zainstalować urządzenia ochronne przed błyskawicami na miejscu i upewnić się, że produkt i zasilanie są niezawodnie uziemione.
4. Nie ma kablu domyślnie. Jeśli trzeba, można komunikować się z wyprzedzeniem. Są trzy rodzaje materiałów do wyboru. Jeśli potrzebujesz innego materiału kablowego,Proszę określić w formularzu zamówienia.
5W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.

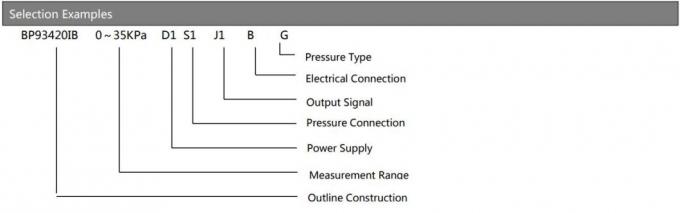

| Przewodnik zamówienia czujnika nadajnika ciśnienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A:Nasze produkty mają ograniczoną gwarancję od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
