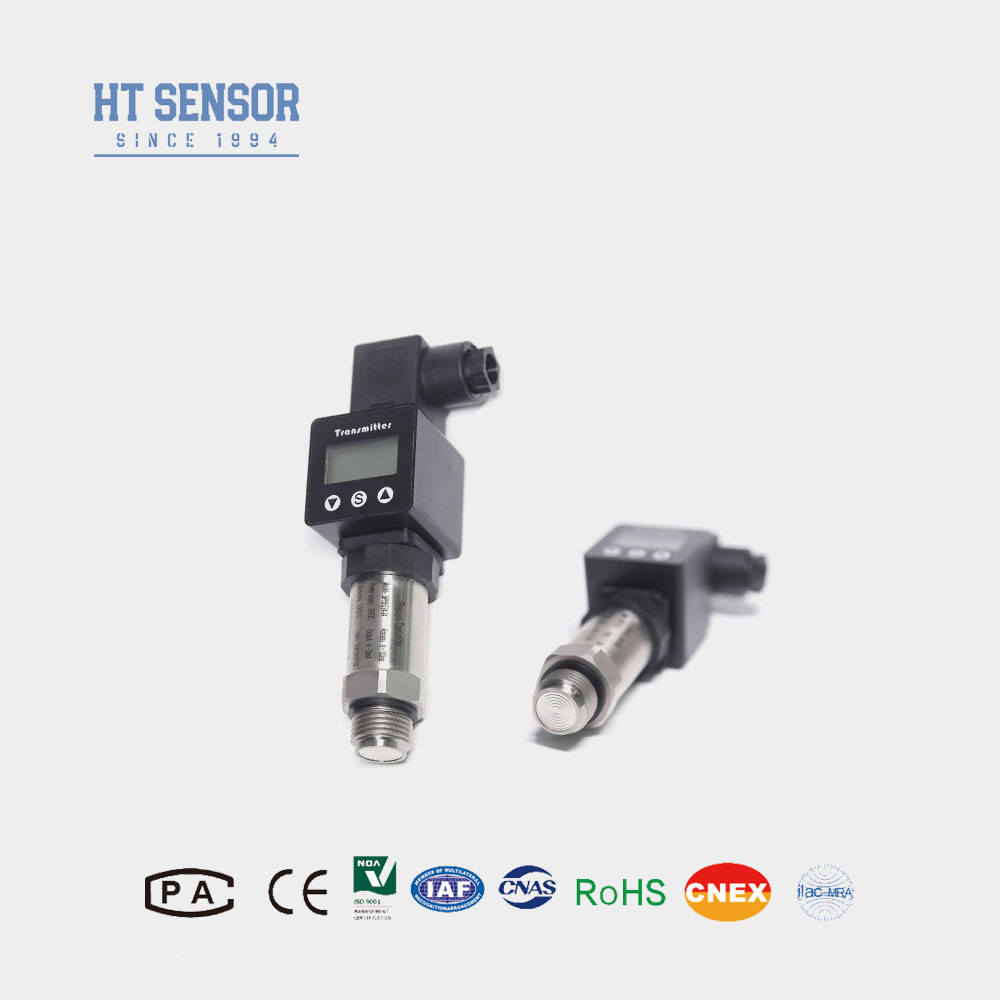

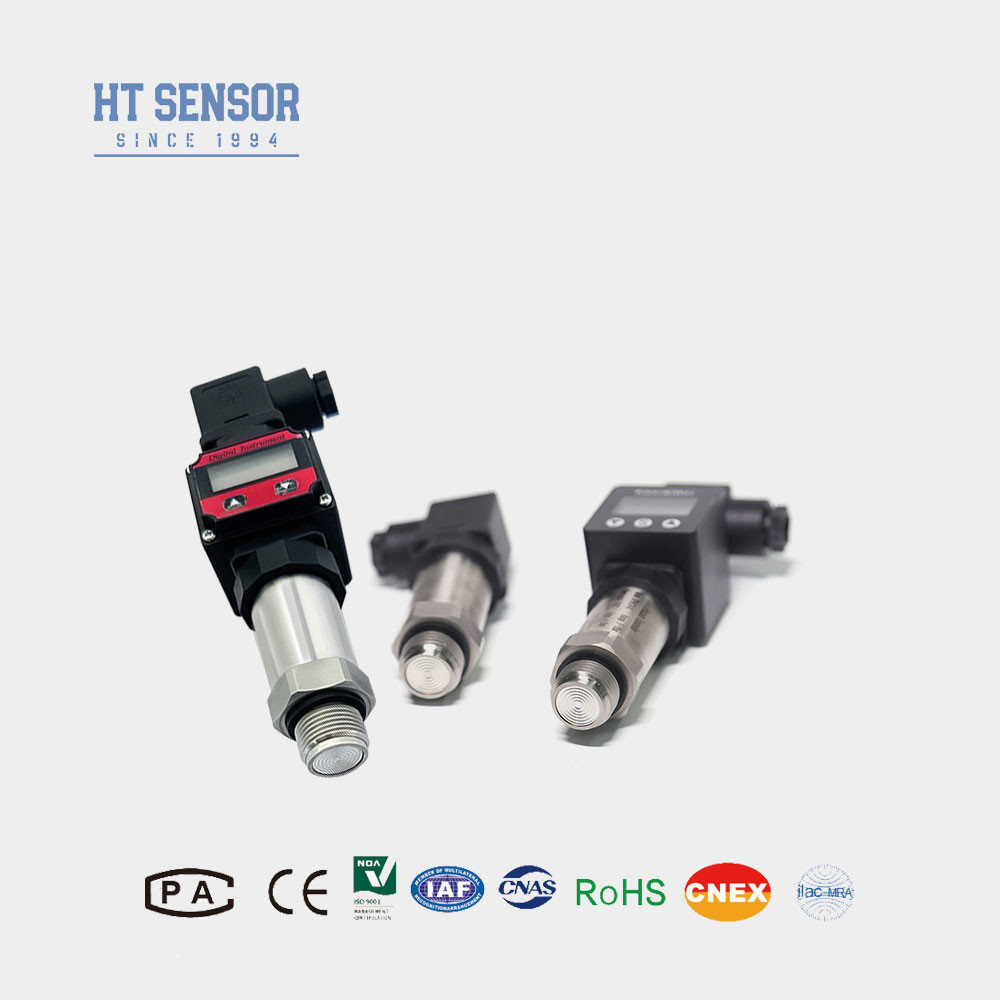

Czujnik nadajnika ciśnienia BP93420-IX
Wprowadzenie czujnika ciśnienia:
Czujnik nadajnika ciśnienia BPHT24-IX wykorzystuje rdzeń czujnika ciśnienia z płaskiej folii krzemowej wypełnionej olejem serii HT jako element pomiaru sygnału.Struktura płaskiej folii jest bardzo przydatna do pomiaru lepkich płynów. Czujnik nadajnika ciśnienia BPHT24-IX jest kompleksowym produktem nadajnika ciśnienia, który integruje pomiar ciśnienia, wyświetlacz i wyjście.Wyświetlacz pola jest wygodny dla personelu terenowego do obserwacji wartości ciśnieniaStruktura jest prosta i kompaktowa, nie zajmuje miejsca, a przepływ jest łatwy do czyszczenia, co może zapewnić dokładność badania produktu.
Cechy produktuz czujnikiem nadajnika ciśnienia:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej.
2Różne opcje interfejsu ciśnienia.
3Wysoka precyzja, dostępny wyświetlacz.
Wnioskiz czujnikiem nadajnika ciśnienia:
1Przystosowany do badań naukowych.
2. ropy naftowej, chemii. żywności.
3Powszechnie stosowane w sektorze morskim i lotniczym.
| Parametry wydajności czujnika nadajnika ciśnienia |
| Zakres pomiaru |
- 100kPa... 0kPa ~ 10kPa... 35MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
Wlewy aluminiowe |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,3 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5.W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, prosimy poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 100kPa... 0kPa ~ 35kPa... 35MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
