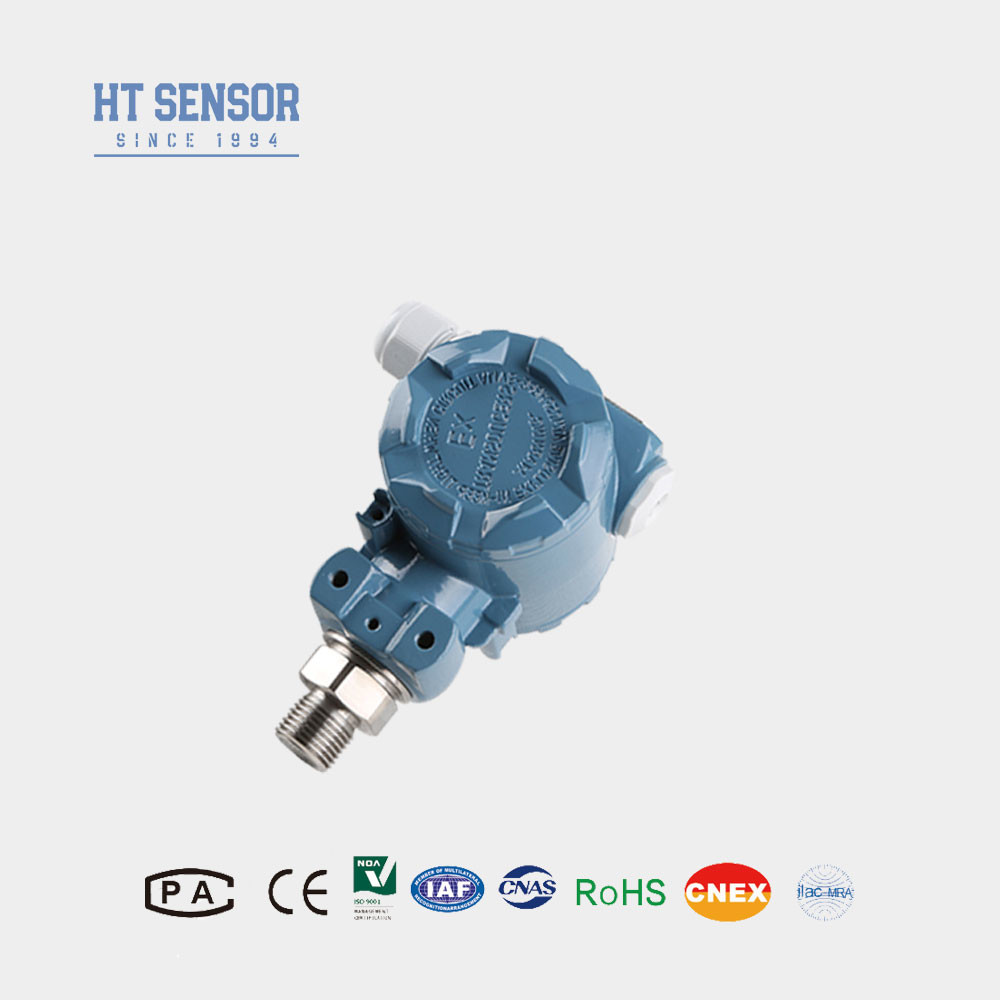

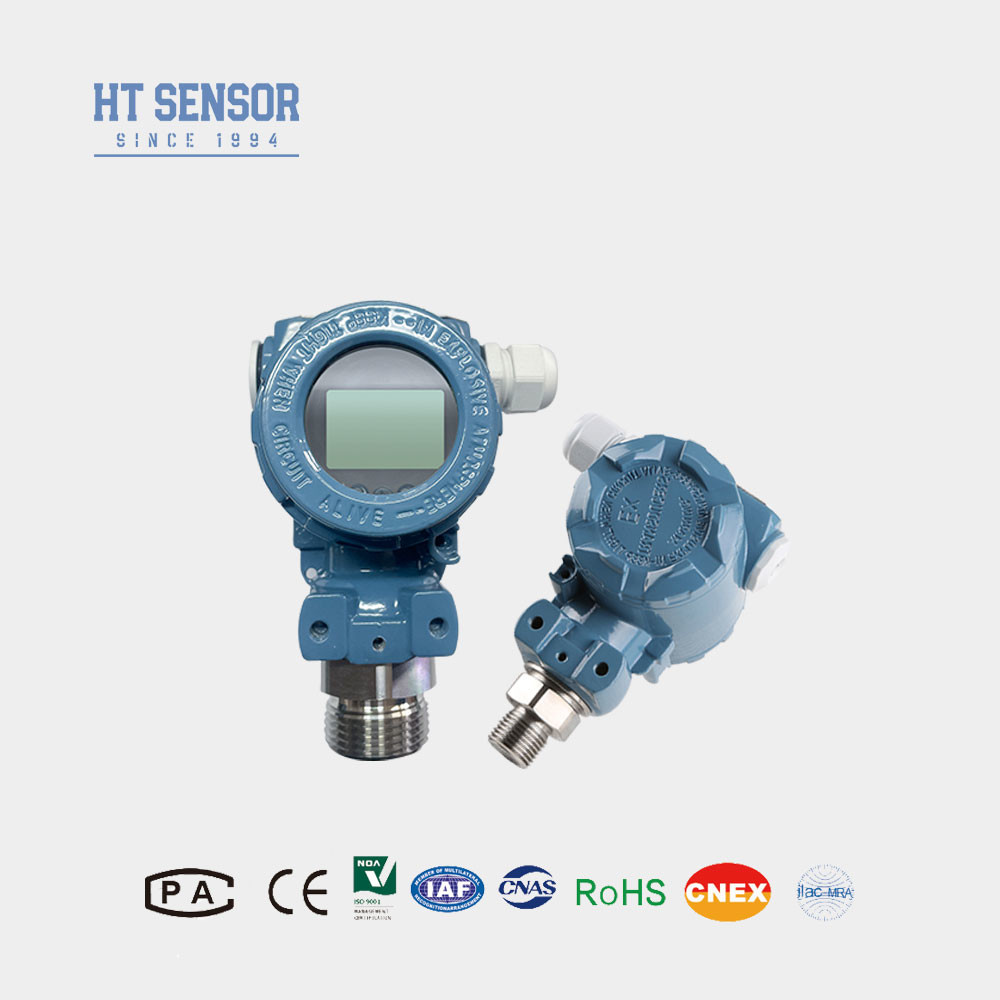

Przekaźnik ciśnienia BP93420-III
Wprowadzenie ciśnienia przemysłowegonadajnikczujnik:
Przemysłowy czujnik ciśnienia BP93420-III wyposażony jest w rdzeń ciśnienia ze stali nierdzewnej i miniaturowy obwód obróbki wzmacniacza.i interfejs instalacji może być dostosowany do wymagań użytkownikaPonadto oferuje kompatybilność z innymi markami nadajników.i innych sektorów, w których panują trudne warunki środowiskowe.
Cechy produktuzciśnienie przemysłowenadajnikczujnik:
1Szeroki zakres pomiarów, różnorodne formy interfejsów ciśnienia.
2.Poziom ochrony IP65.
3Różne formy sygnałów wyjściowych.
Wnioskizciśnienie przemysłowenadajnikczujnik:
1. nadaje się do pomiaru ciśnienia gazów i płynów nieżrącego w stali nierdzewnej 316L.
2- Ropa naftowa, chemikalia, metalurgia, energia i hydrologia.
3Pomiar i kontrola ciśnienia w surowych środowiskach przemysłowych na zewnątrz.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W, |
| Zakres pomiaru |
- 100kPa... 0kPa ~ 10kPa... 40MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ ± 0,1% FS |
| Hysteresa |
≤ ± 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok ((typowy) ± 0,2% F.S./Rok ((maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
Wlewy aluminiowe |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~1,2 kg |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu upewnij się, że badane medium jest kompatybilne z częścią kontaktu produktu.
2Przy zamawianiu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 12 VDC.
3W celu zapewnienia niezawodnej pracy produktu zaleca się zainstalowanie urządzenia ochrony przed błyskawicami na miejscu i zapewnienie niezawodnego uziemienia produktu i zasilania.
4W razie potrzeby należy skontaktować się z sprzedawcą z wyprzedzeniem.
5W przypadku silnych wibracji, natychmiastowego uderzenia, silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych i innych specjalnych wymagań, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |

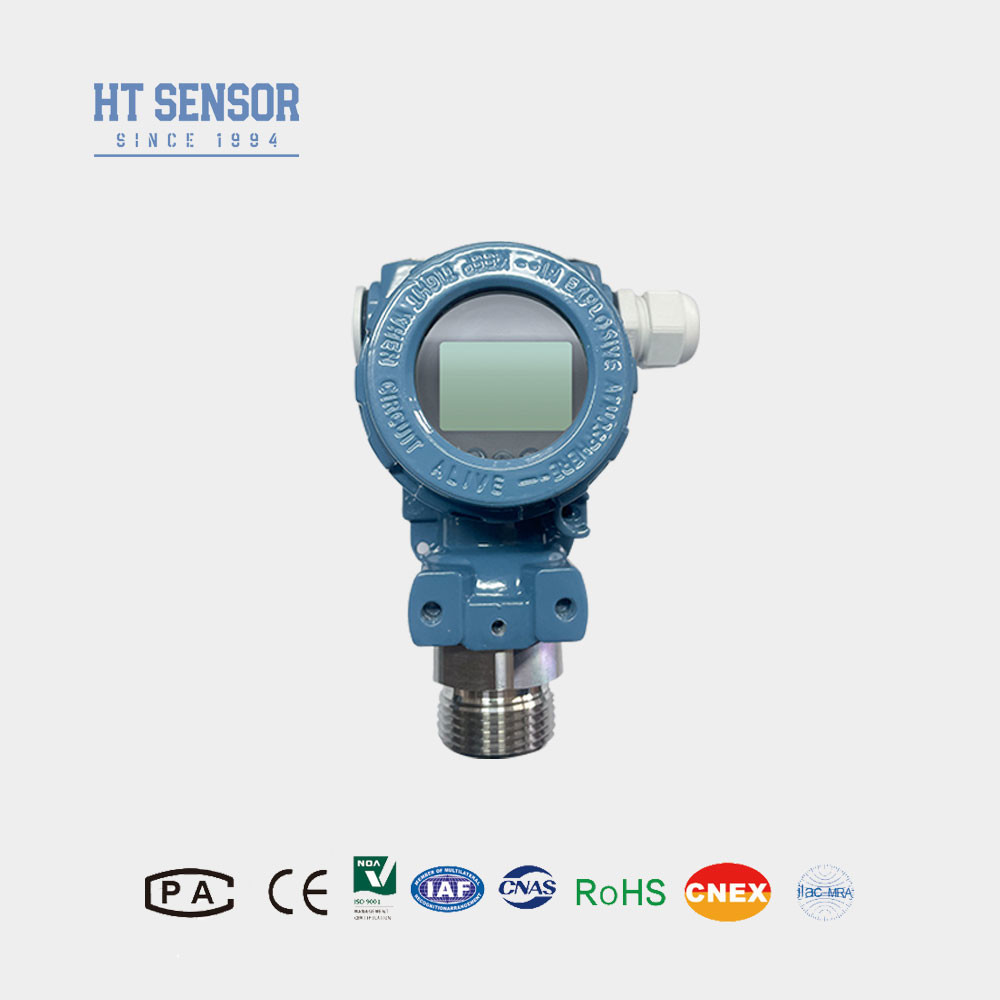

Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
