M12 Węzeł elektroniczny łącznik czujnik ciśnienia nadajnika dla badania ciśnienia wody i oleju
Szczegóły produktu
| Model nr.: | BP156-M | Materiały mieszkaniowe: | 316LS.S. lub 304S.S. |
|---|---|---|---|
| Rodzaj ciśnienia: | Manometr/ciśnienie absolutne/uszczelnione | Znak towarowy: | HT czujnik |
| Rodzaj konstrukcji: | Czujnik ciśnienia z rozproszonego krzemu | Środek pomiarowy: | Płyn i powietrze |
| Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa | Produkcja: | 4-20mA /0,5-4,5Vdc |
| Dostosowanie: | OEM i ODM | Złącze: | M12*1 |
| Podkreślić |
badanie oleju czujnik nadajnika ciśnienia,Czujnik nadajnika ciśnienia wody,M12 Sterownik nadajnika ciśnienia z złącza |
||
Opis produktu
12 Elektroniczny czujnik ciśnienia z łącznika przenośnika do badania ciśnienia wody i oleju

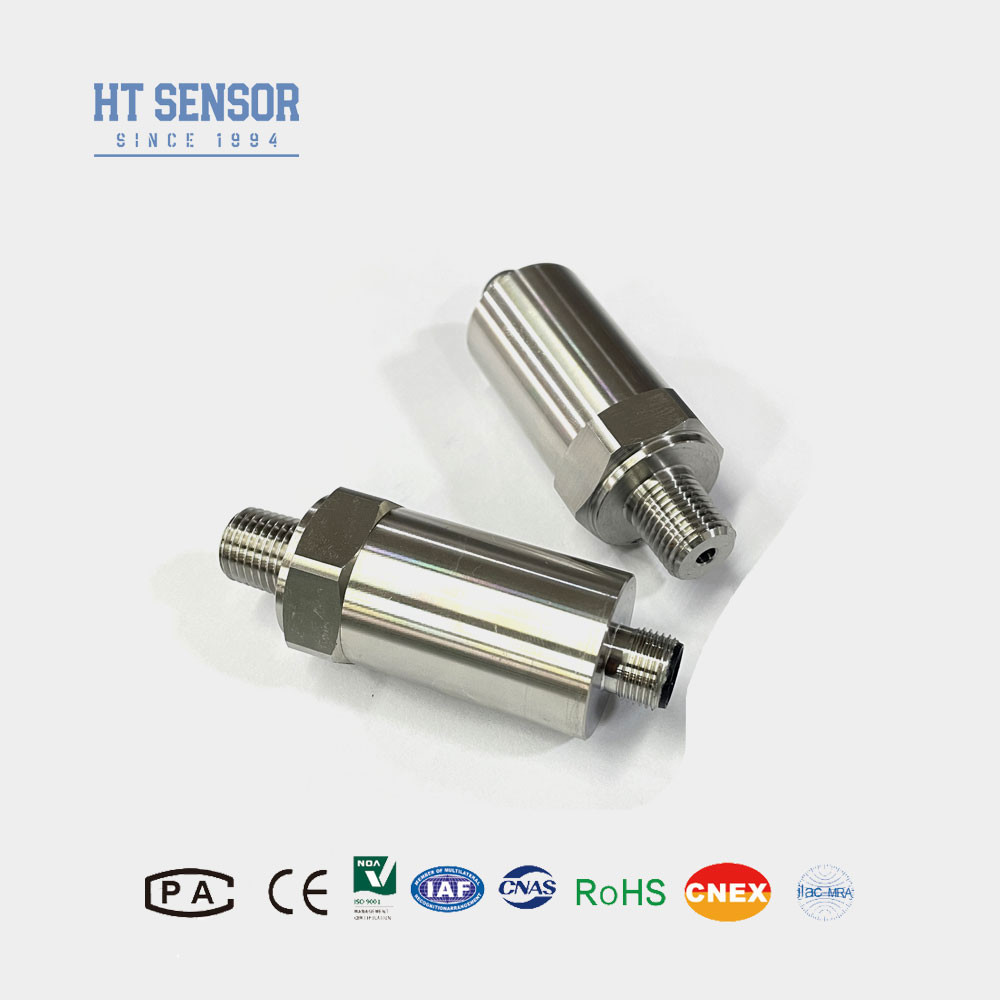

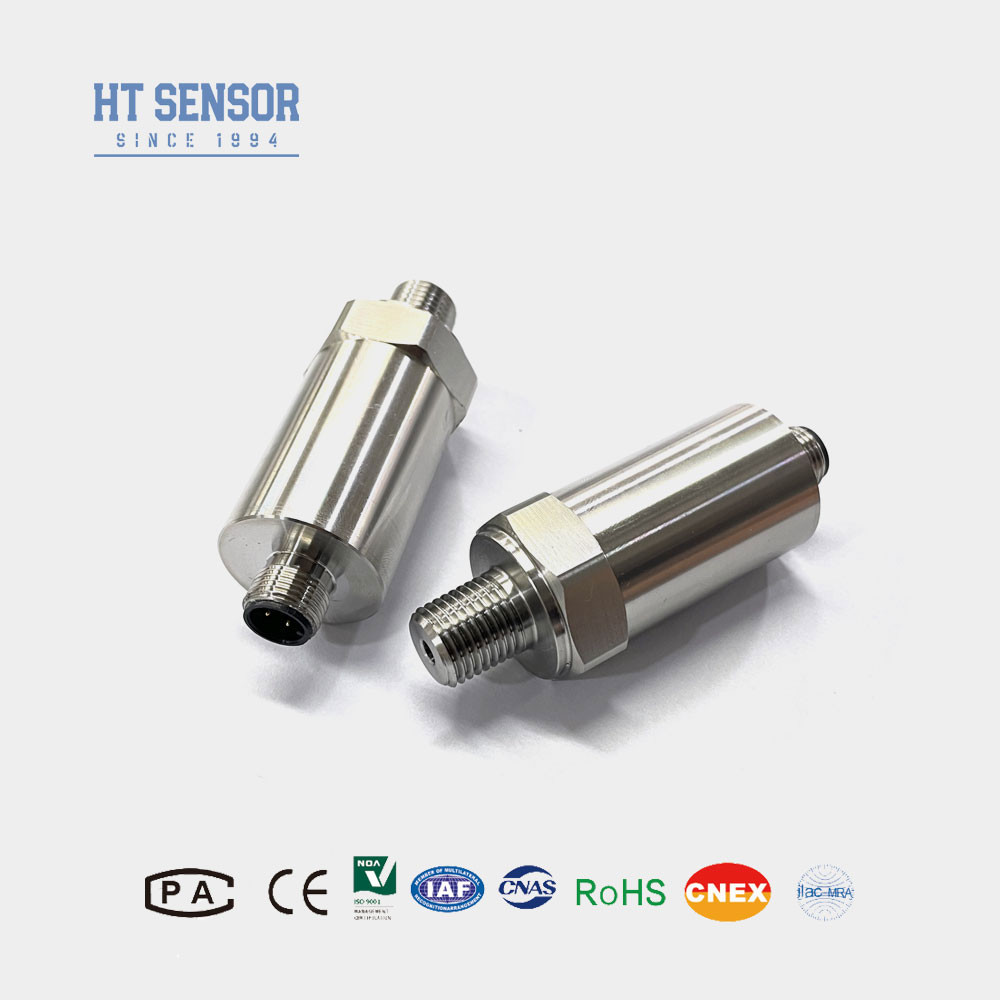

Czujnik nadajnika ciśnienia BP156-M
Wprowadzenie mini czujnika ciśnienia:
Miniaturowy czujnik nadajnika ciśnienia BP156-M wykorzystuje piezorezystywny czujnik ciśnienia z izolowaną przepływem ze stali nierdzewnej jako element czujnika sygnału.Po poddaniu się automatycznym badaniom i kompensowaniu laserowym, obwód wzmacniacza wstawiony w stali nierdzewnej przekształca sygnał czujnika w standardowy sygnał wyjściowy.wrażliwośćProdukty te mają szerokie zastosowania w takich gałęziach przemysłu jak ropa naftowa, przemysł chemiczny, metalurgia, elektrownie, hydrologia do pomiaru i kontroli ciśnienia.
Cechy produktuz mini czujnikiem prądu:
1zakres temperatury: -20 do 85oC;
2szeroki zakres temperatury roboczej od -40 do 125oC;
3. Wysokiej wydajności czujnik ciśnienia;
4Dostępne różne opcje wyjścia: 4~20mA/0,5~4,5V/1~5V/0~5V;
5. Kompaktowe wymiary z dostosowywalnymi rozmiarami dostępnymi;
6. Włącza się łącznik M12;
7Oferowane są usługi OEM, ODM i dostosowania.
Wnioskiz mini czujnikiem prądu:
1Pomiar ciśnienia gazów i płynów nieżrących przy użyciu stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajności z mini czujnikiem prądu: | |
|---|---|
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu upewnij się, że badane medium jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
4. Kabel Bez kablu domyślnie. W razie potrzeby dostępne są trzy materiały. Jeśli nie ma specjalnych instrukcji, można użyć materiałów kablowych z polietylenu. Jeśli potrzebujesz innego materiału kablowego, możesz wybrać inny.Proszę określić w formularzu zamówienia.
5W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówieniaz mini czujnikiem prądu | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania:
1P: Jakie są właściwości waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość, doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3- Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy dobrze wyposażeni, aby zaspokoić potrzeby zamówień na dużą skalę.Zaleca się, abyś skontaktował się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynny harmonogram produkcji i dostawy.
4P: Jaki jest ogólny czas realizacji?
Odp.: Standardowy model 5~8 dni roboczych.
5P: Jakie są ceny produktu? Czy są jakieś zniżki?
A: Konkurencyjne ceny, rabaty na zamówienia masowe lub partnerów długoterminowych.
6. P: Jaki jest okres gwarancji Twojego produktu?
A: Nasz okres gwarancji wynosi 24 miesiące po dostawie, odpowiedz na Twoje pytanie w ciągu 24 godzin po sprzedaży, zdalne kierowanie za pośrednictwem sieci PC w dowolnym momencie.
