Hengtong OEM Mini DIN czujnik nadajnika ciśnienia czujnik pomiarowy elektroniczny
Product Details
| Model: | BP157 | Zakres: | -100 kpa ~ 0 ~ 10 kpa ~ 20 MPa |
|---|---|---|---|
| Produkcja: | 4-20mA /0,5-4,5Vdc/0-10VDC | Stabilność długoterminowa: | +-0,2% F.S./Rok ((Typowy) |
| Materiały mieszkaniowe: | 304 Stal nierdzewna | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Rodzaj: | MINI nadajnik ciśnienia | Rodzaj konstrukcji: | Przetwornik ciśnienia z rozproszonego krzemu |
| Środek pomiarowy: | Gaz i ciecz | Stopień dokładności: | 0,5% |
| Dostosowanie: | Available OED / ODM | ||
| Podkreślić |
Czujnik nadajnika ciśnienia OEM,Mini DIN czujnik nadajnika ciśnienia,OEM Elektroniczny czujnik pomiarowy |
||
Product Description

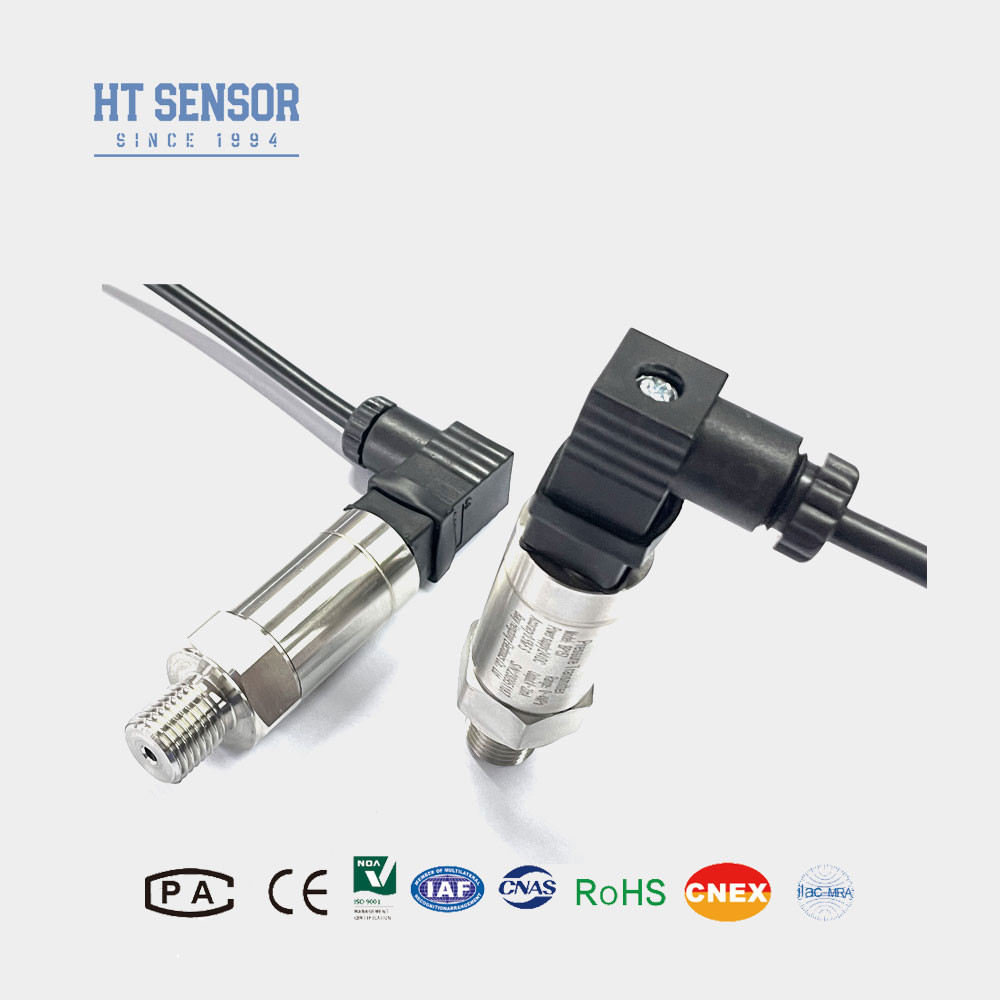

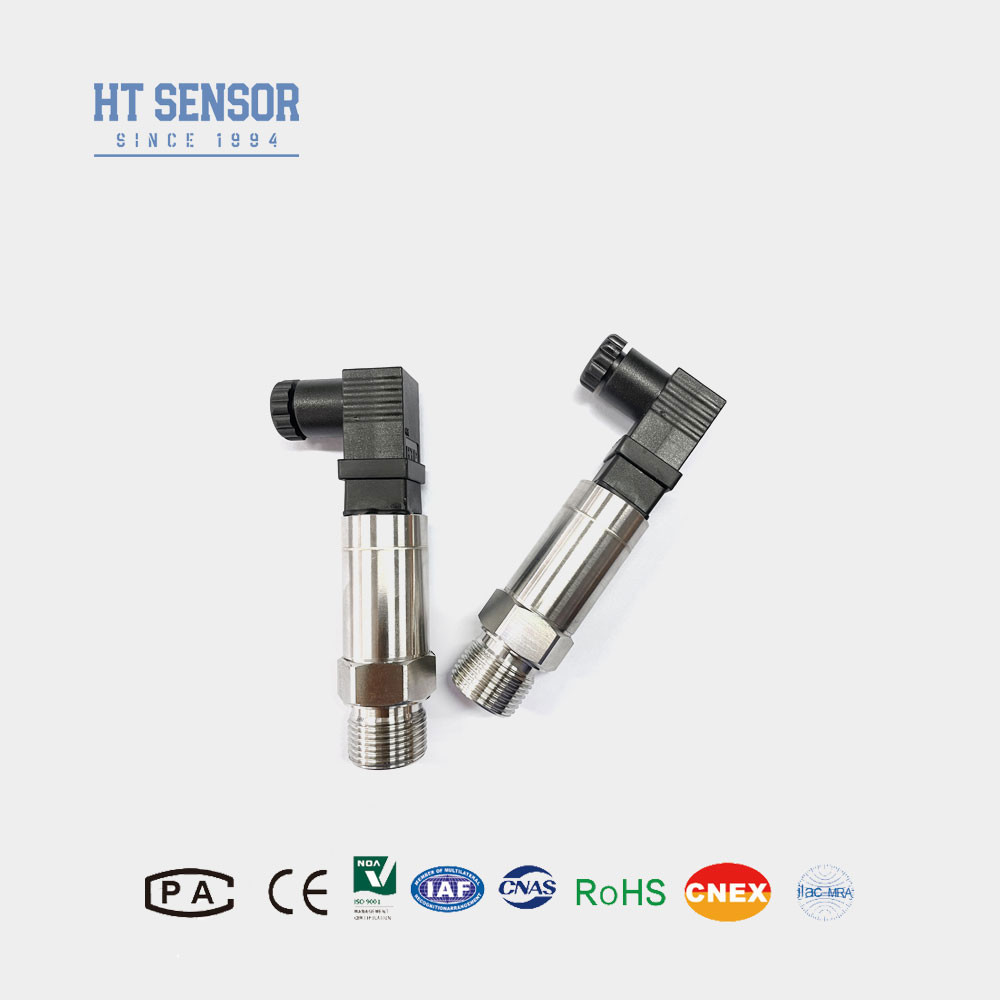

Hengtong OEM Mini DIN czujnik nadajnika ciśnienia czujnik pomiarowy elektroniczny
BP157 Przekaźnik ciśnienia
Wprowadzenie mini czujnika ciśnienia DIN:
Przesyłacz czujników ciśnienia przemysłowego BP157 wykorzystuje czujniki ciśnienia z krzemu dyfuzyjnego HT jako elementy pomiarowe sygnału.Nasz samodzielnie opracowany PCB przekształca sygnały czujników w standardowe sygnały wyjściowe, takie jak 0.5-4.5VDC lub 4-20mA dla łatwego odczytu i zapisu. Połączenie elektryczne mini DIN, niewielkie rozmiary, aby zaspokoić większość potrzeb w terenie.
Cechy produktuz czujnikiem ciśnienia mini DIN:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
2Kompaktna i lekka konstrukcja.
3. Zero i pełna skala regulowana
4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskiz czujnikiem ciśnienia mini DIN:
1- pomiar ciśnienia gazu i cieczy, diafragma wykonana jest z stali nierdzewnej 316L, medium testowe jest kompatybilne z stali nierdzewnej 316L.
2- zastosowania w przemyśle morskim i lotniczym.
3Używane w procesach przemysłowych, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
4Do układów sterowania hydraulicznego i pneumatycznego.
| Parametry wydajnościz czujnikiem ciśnienia mini DIN: | |
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiana temperatury w przedziale | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Przykłady wyboruz czujnikiem ciśnienia mini DIN |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy.Proszę określić w kolejności.
7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania:
1P: Czy jest pan firmą handlową?
A: Jesteśmy producentem z 30-letnim doświadczeniem.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3- Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy dobrze przygotowani do obsługi dużych zamówień.Zaleca się, abyś skontaktował się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynny harmonogram produkcji i dostawy.
4P: Jak długi jest ogólny cykl dostawy?
Odpowiedź: 5~8 dni roboczych dla modelu standardowego.
5P: Opakowania transportowe
A: Produkty są zazwyczaj wysyłane międzynarodowym ekspresem, w tym UPS, FedEx, DHL i INT prepaid, lub można je odebrać za pomocą konta wysyłki, standardowego opakowania eksportowego,łącznie z świadectwem kontroli.
6. P: Skontaktuj się z nami
A: mamy aktywny i doświadczony zespół sprzedaży, aby rozwiązać problem problemów technicznych i biznesowych.
