Miernik ciśnienia BPK-IV/wyłącznik
Wprowadzenie:
Sterowniki serii BPK-IV mają funkcje wyświetlania, sterowania i transmisji i zostały wykorzystane w wielu obszarach automatycznego sterowania.
1Można wybrać różne RTDS, termoparów lub standardowych sygnałów wejściowych (patrz tabela). Zakres wyświetlacza można kalibrować dla sygnałów nieliniowych lub ustawić dla sygnałów liniowych.
2Wyjście z izolowanej transmisji ma 12-bitową rozdzielczość.
3. Dwa wyjścia przekaźnika, mogą być ustawione na typ działania alarmowego wysoki/niskie, wysoki/wysoki-wysoki lub niski/niskie-niskie.
Specyfikacja
1. napięcie zasilania: 220VAC /24VDC(±10%);
2. temperatura otoczenia: 0~50oC; wilgotność względna: ≤ 85%
3. Sygnał wejściowy, zakres wyświetlania i odpowiednie parametry: (zob. tabela 1)
Tabela 1
| Kod sygnału wejściowego |
sygnał wejściowy |
Zakres wyświetlania |
Rozstrzygnięcie |
Dokładność |
Impedancja wejściowa |
| 00 |
T TC |
0~400oC |
1oC |
00,2% |
100K. |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100K. |
| 03 |
WRe3-WRe25 TC |
0~2300oC |
1oC |
00,2% |
100K. |
| 04 |
B TC |
350 do 1800oC |
1oC |
00,2% |
100K. |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100K. |
| 07 |
E TC |
0~900oC |
1oC |
00,2% |
100K. |
| 08 |
Pt100 RTD |
-200 ~ 600 °C |
0.1oC |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50,0~150,0oC |
0.1oC |
00,2% |
(0,2 mA) |
| 10 |
Ciśnienie zdalne 0~375Ω |
Można ustawić niską i wysoką granicę zakresu od -1999 do 9999 |
Zakres wyświetlania jest ciągły od -1999 do 9999 przy użyciu 16-bitowej próbki A/D |
00,2% |
(0,2 mA) |
| 11 |
0~75mV dzielnik prądu |
00,1% |
100K. |
| 12 |
0 ~ 30 mV |
00,1% |
100K. |
| 13 |
0~5V sygnał standardowy |
00,1% |
100K. |
| 14 |
1 ~ 5V sygnał standardowy |
00,1% |
100K. |
| 15 |
0~10V sygnał standardowy |
00,1% |
100K. |
| 16 |
0 ~ 10 mA sygnału standardowego |
00,1% |
20Ω |
| 17 |
0~20 mA sygnału standardowego |
00,1% |
20Ω |
| 18 |
4 ~ 20 mA sygnału standardowego |
00,1% |
20Ω |
4.Wynik prądu analogowego i związane z nim parametry: (zob. tabela 2)
Tabela 2
| Przekazywanie sygnału wyjściowego |
Prąd wyjściowy |
Zakres przekazywania |
Włókno izolowane |
Max, proszę.
rezolucja |
Dokładność |
Pojemność ładunkowa |
Napęd o otwartym obwodzie |
| 00 |
4 ~ 20 mA |
Przekazywanie danych w zakresie do standardowego sygnału prądu |
1500 V |
12 bitów |
00,3% |
≤ 500Ω |
15 V |
| 01 |
0 ~ 20 mA |
Jeśli użytkownik potrzebuje napięcia wyjściowego sygnału przesyłowego wyjściowego,może być dostosowany od producenta lub samodzielnie podłączony 250 lub 500 ohm oporu dla 1 ~ 5V lub 0 ~ 5V, napięcie i opór 0 ~ 10V (uwaga: dokładność oporu bezpośrednio wpływa na dokładność napięcia wyjściowego transmisji).
5.RElay wydajność kontaktu: ((patrz tabela 3)
Tabela 3
| |
250 V/120 V |
120 V/48 V |
< 48 V |
Żywotność przekaźnika |
| Klimatyzator |
D.C. |
Klimatyzator |
D.C. |
Klimatyzator |
D.C. |
>100000 razy |
| Maksymalny prąd (obciążenie oporowe) |
3A |
2A |
4A |
3A |
5A |
4A |
| Maks. prąd (obciążenie indukcyjne) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6E.z zewnętrzną mocą DC24V/30mAMoże dostarczać energię do nadajnika.
7Z.automatyczna funkcja kompensacji temperaturydlaczujnik termopary.
8Z.funkcja ochrony przed odłączaniem.
| Model |
Wymiar zarysu |
Wymiar wyjścia panela ((mm) |
Uwaga: |

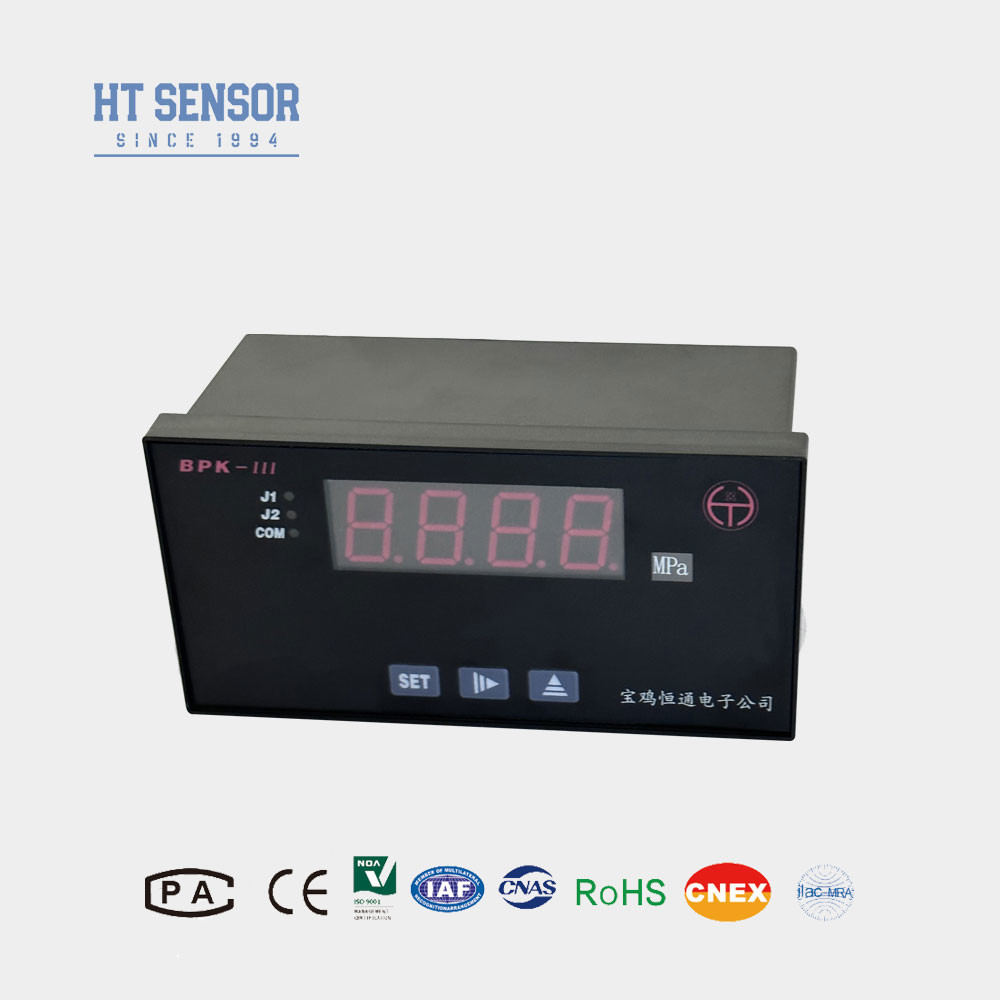

| BPK-IIIS1 |
160×80×80 ((Horyzontalny)) |
152+0.8× 76+0.7 |
|

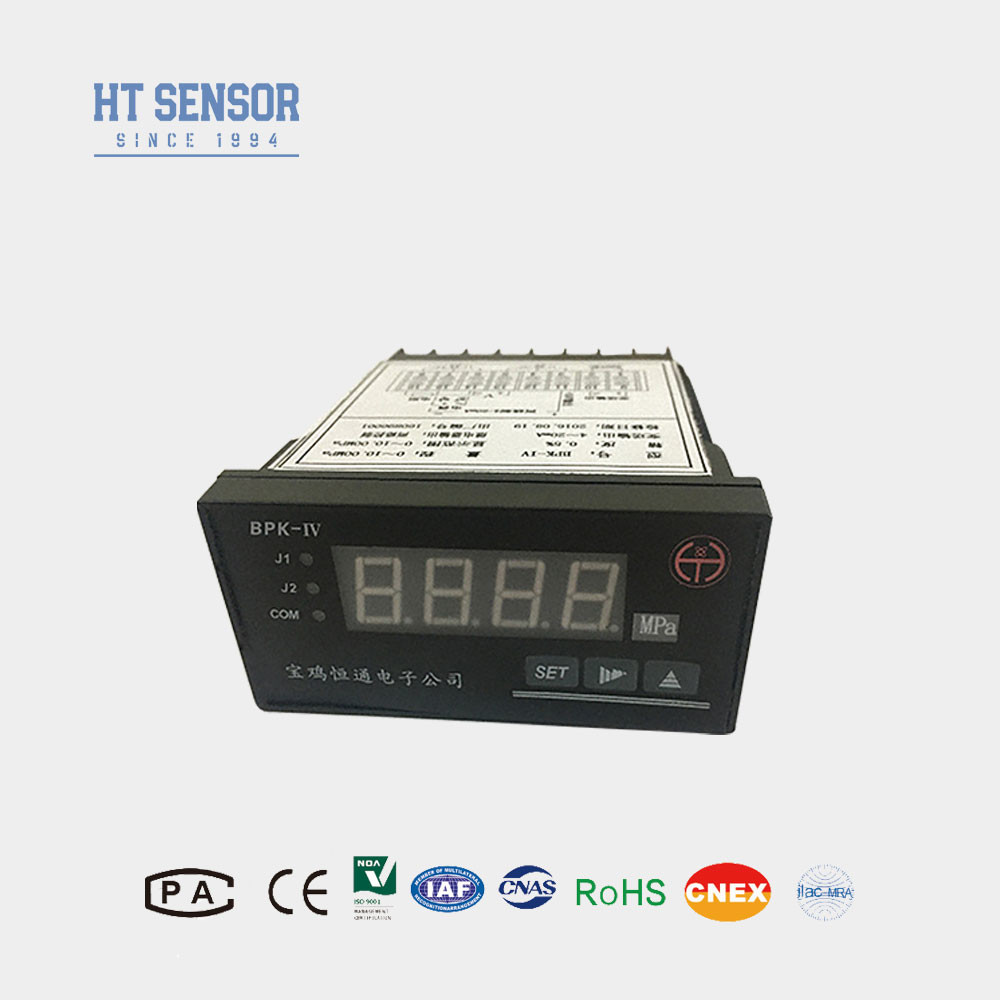

| BPK-IV |
96×48×112 (horyzontalnie) |
92+0.7×44+0.5 |
|

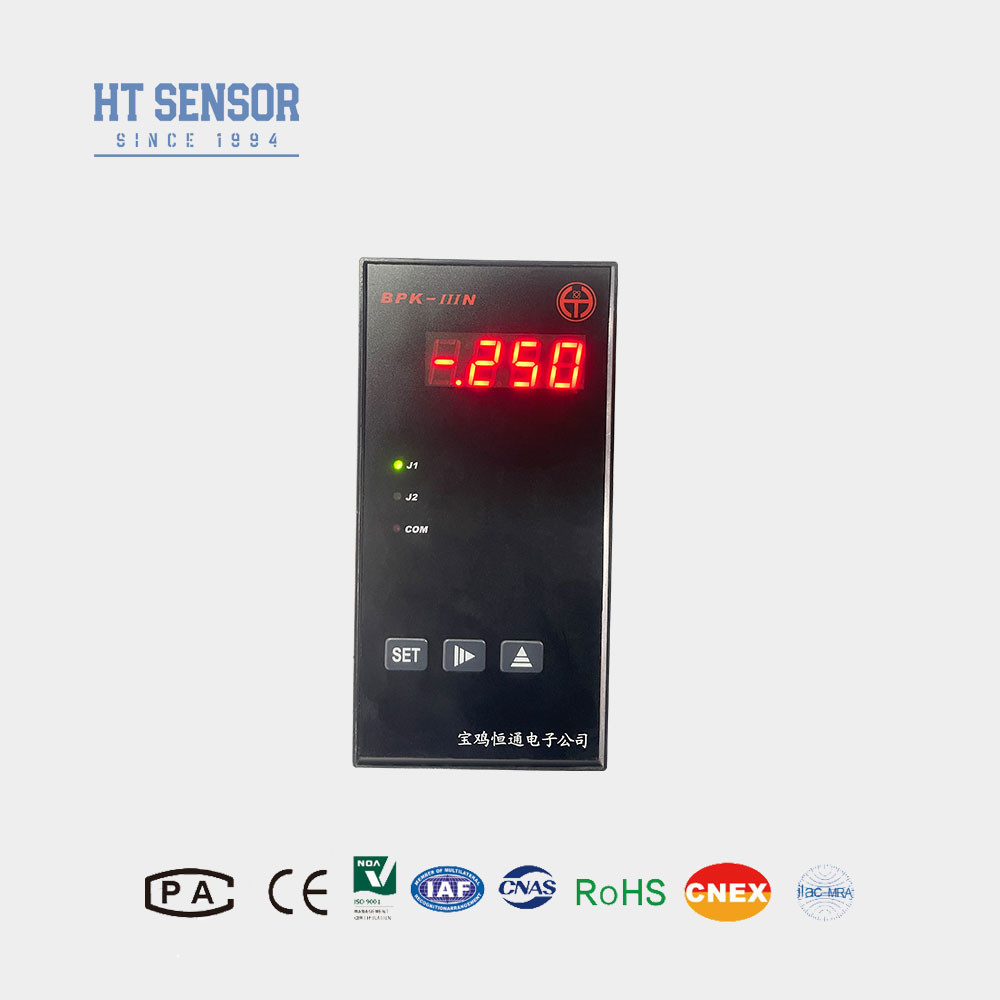

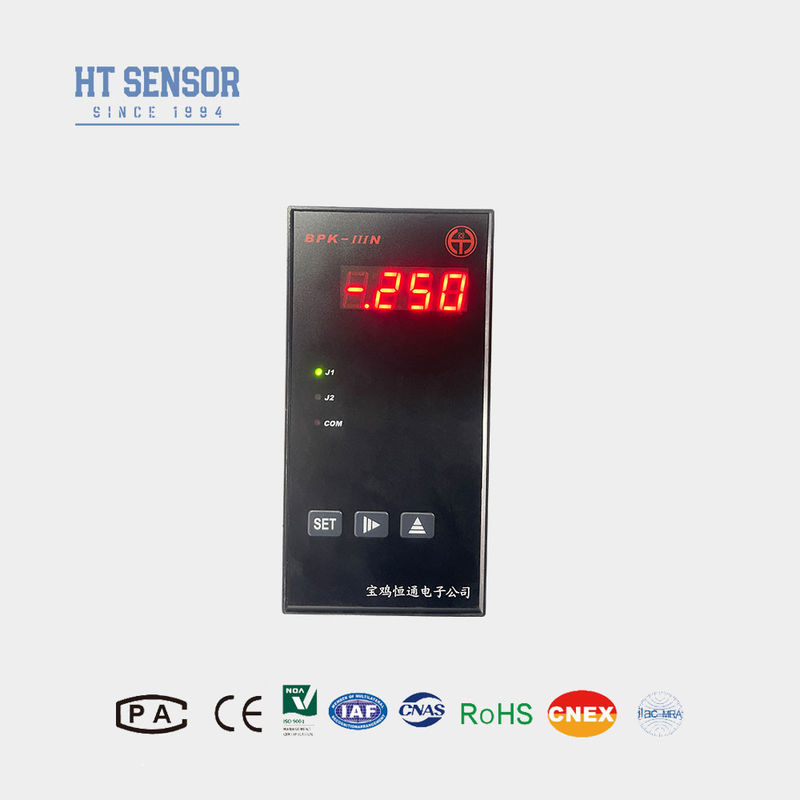

| BPK-IIIN1 |
80×160×80 ((pionowo) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 ((pionowo) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (płaszczyzna) |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (płaszczyzna) |
44+0.5×44+0.5 |
Z lampą alarmową J2 bez przekaźnika J2 |
| BPK-IIIF3 |
72x72x112 |
67+0.7× 67+0.7 |
|
