| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HT SENSOR |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | BP93420D-II |
| Minimalne zamówienie: | 1 |
| Szczegóły pakowania: | karton |
| Czas dostawy: | 5-8 dzień roboczy |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 3000 sztuk / miesiąc |
| modelka: | BP93420D-II | Zakres: | 0-10kpa~2MPa |
|---|---|---|---|
| Władza: | 5VDC 24VDC | Produkcja: | 0.5-4.5V 4-20mA I tak dalej |
| Materiał: | Stal nierdzewna | Nitka: | OEM mężczyzny i kobiety |
| Rodzaj ciśnienia: | Różnica ciśnień | Klasa ochrony: | IP65 |
| Środek testowy: | Powietrze, olej i woda | Złącze: | Wielki DIN lub OEM |
| Podkreślić: | Przekaźnik ciśnienia różnicowego ze stali nierdzewnej,Czujnik ciśnienia różniczkowego,Przekaźnik ciśnienia różniczkowego DIN |
||

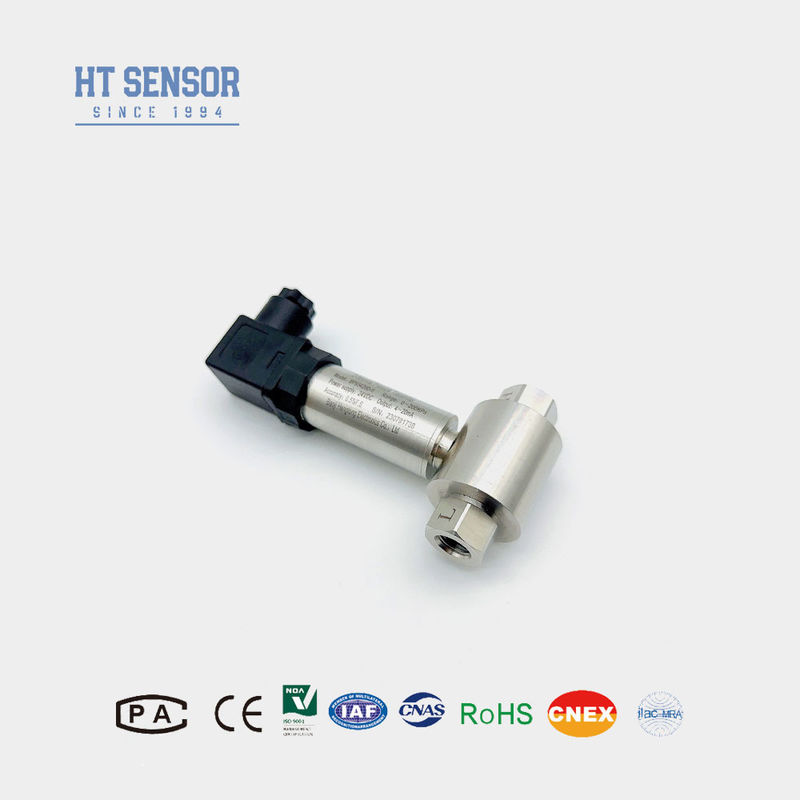

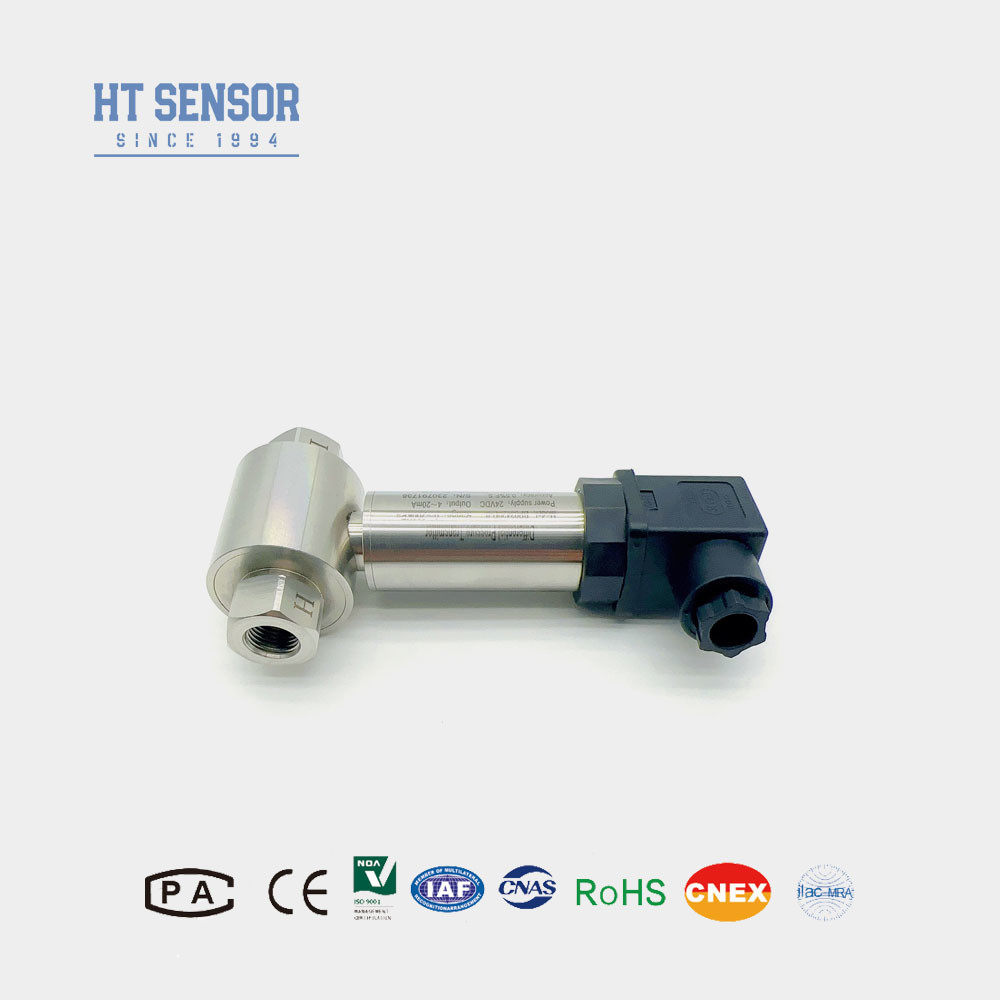

Czujnik ciśnienia różnicowego ze stali nierdzewnej dla czujnika ciśnienia różnicowego z DIN
BP93420DIIDróżnicowyPresurePrzekaźnik
Wprowadzenie nadajnika ciśnienia różnicowego:
Przekaźnik ciśnienia różniczkowego BP93420DII wykorzystuje czujnik piezorezystywny z difusowego krzemu.Jest odpowiedni do pomiaru różnicy ciśnienia różnych gazów i płynów w rurociągach w ropie naftowej, chemicznej, energetycznej, hydrologicznej i innych.
Cechy produktuz nadajnikiem ciśnienia różnicowego:
Wnioskiz nadajnikiem ciśnienia różnicowego::
| Parametry wydajnościz nadajnikiem ciśnienia różnicowego: | |
|---|---|
| Zakres pomiaru | 0-10KPa......~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura pracy | -30°C~80°C |
| Temperatura przechowywania | -40°C~100°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody |
|
| 0/1 ‡5V | ||
| 0.5·4.5V | 5VDC |
| Wskazówki dotyczące zamawianiaz nadajnikiem ciśnienia różnicowego: |
1Przy wyborze produktu upewnij się, że medium testowe jest kompatybilne z częściami kontaktowymi (czelika nierdzewnego) produktu.
2Aby zapewnić niezawodną pracę, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Podczas montażu, przycisk na obu końcach powinien być umieszczony poziomo, aby zmniejszyć wpływ pozycji montażu na produkt.
4W przypadku silnych wibracji, natychmiastowego uderzenia, silnych zakłóceń elektromagnetycznych lub interferencji częstotliwości radiowych oraz innych specjalnych wymagań, prosimy poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówieniaz nadajnikiem ciśnienia różnicowego: | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa......~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4 ‰ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
