19 mm Przesyłacz ciśnienia napełniony olejem Przesyłacz ciśnienia silikonowego rozproszonego Badanie oleju wodnego

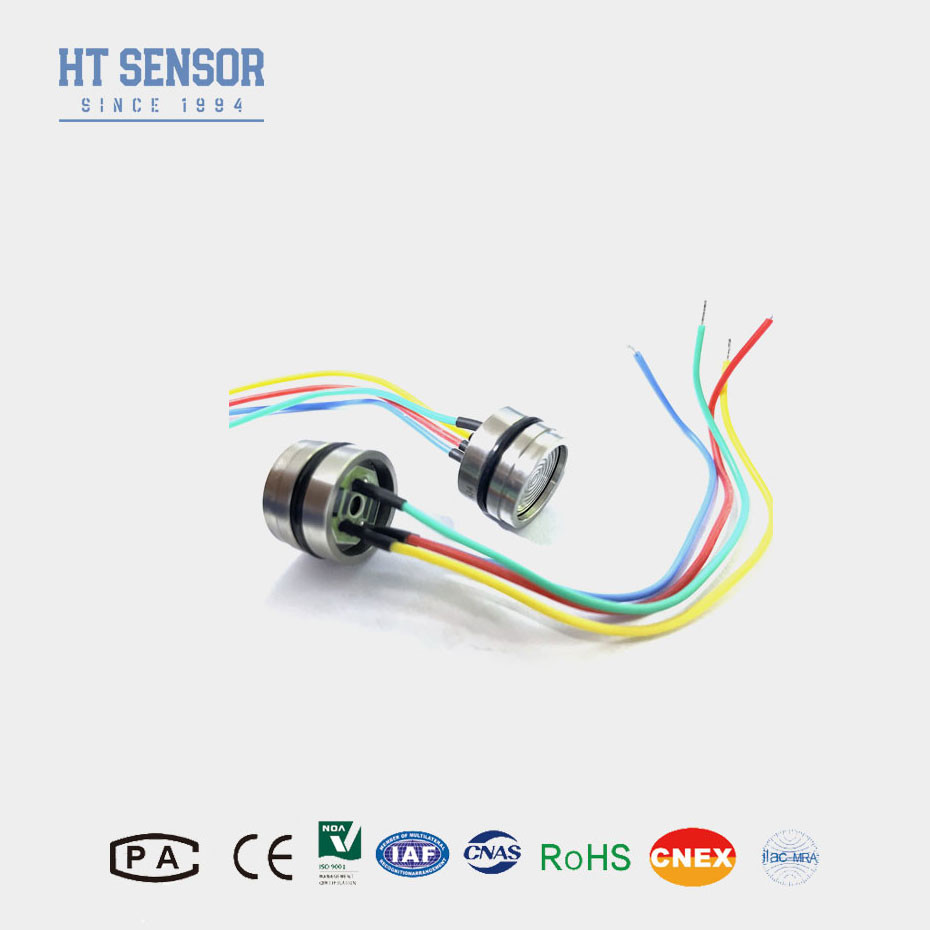

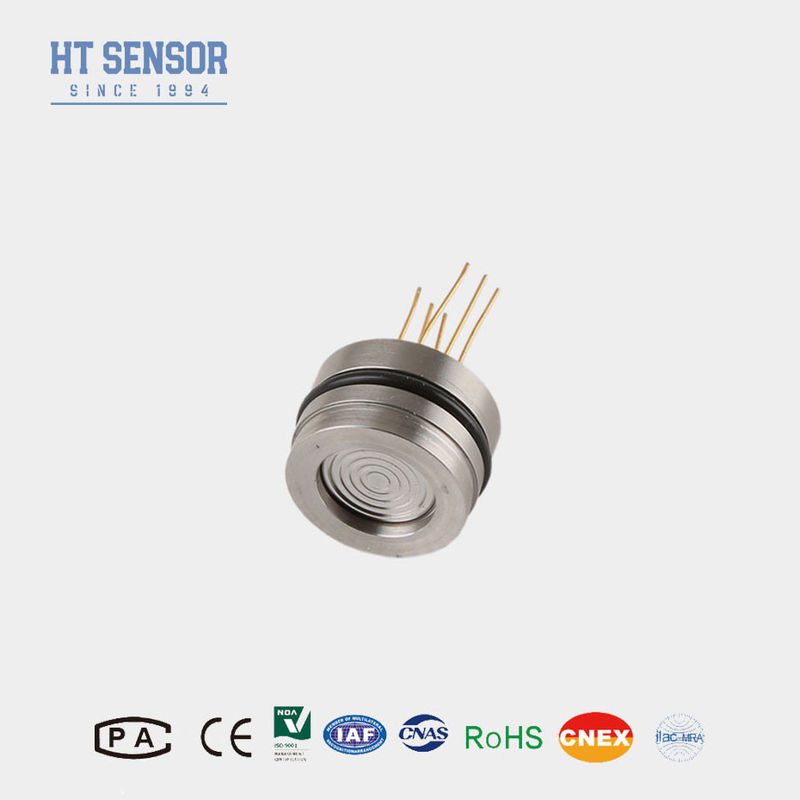

19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test
19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test
19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test 19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT sensor
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT19
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Materiał: 316L Nieliniowość: ±0,15%
Materiał obudowy: Stal nierdzewna Zakres pomiaru: 0~10kpa...20kpa....100MPa
Sygnał wyjściowy: MV Zasilanie: 1.5mADC
Rodzaj ciśnienia: Wskaźnik/absolutny/uszczelniony Nazwa produktu: Czujnik przetwornika ciśnienia
<i>Compensated Temp.</i> <b>Skompensowana temperatura</b> <i>Range</i> <b>Zakres</b>: -10 do 80°C Napełniony olejem: Olej silikonowy
Podkreślić:

Przekaźnik ciśnienia silikonu rozproszonego

,

19 mm Silkcon Prężnik

,

Przekaźnik ciśnienia napełniony olejem

opis produktu

Czujnik nadajnika ciśnienia silikonowego wypełnionego olejem do badań wody i oleju

HT19F Senzor ciśnienia piezoresystywnego z krzemu

Wprowadzenie czujnika nadajnika ciśnienia

HT19F funkcjonuje jak krzemowy czujnik ciśnienia piezoresywatywny, z rdzeniem składającym się z bardzo stabilnego, rozproszonego elementu krzemowego.ciśnienie płynów i gazów poprzez przekazanie ciśnienia badanejŚrodek do membrany krzemowej przez membrany izolacyjne i olej krzemowy.Wszechstronność czujnika jest szeroko stosowana w sprężarkach powietrza i chłodniczychsystemów.
Cechy produktuczujnika nadajnika ciśnienia:
1Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L, wraz zMateriały takie jak tytan i Hastelloy do przewodu
2Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowegokorekta
3.wyjątkowa niezawodność, powtarzalność i stabilność
Wnioskiczujnika nadajnika ciśnienia:
1.Przystosowany do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
2.Zastosowane w różnych miejscach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
3Używane w przemyśle morskim i lotniczym
4.Przystosowane do układów sterowania hydraulicznego i pneumatycznego
5.Używane w aplikacjach sterowania procesami
Wydajność elektrycznaczujnika nadajnika ciśnienia:
1Zasilanie: ≤ 2 mA prądu stałego (typowy 1,5 mA prądu stałego)
2.Impedancja wejściowa: 3KΩ~6KΩ
3Impedancja wyjściowa:2.5KΩ~6KΩ
4Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
Parametry działania:
Zakres Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Wynik zerowy 0± 1 0±2 mV
Wydajność przedziału ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Błąd o temperaturze zerowy ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Okres błędu temperatury ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Pierścień nitrylowy lub pierścień fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 28 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C
Projekt budowy
< 3,5 MPaS 19 mm Przesyłacz ciśnienia napełniony olejem Przesyłacz ciśnienia silikonowego rozproszonego Badanie oleju wodnego 0
≥ 3,5 MPaS
< 40 MPaS		 19 mm Przesyłacz ciśnienia napełniony olejem Przesyłacz ciśnienia silikonowego rozproszonego Badanie oleju wodnego 1
≥ 40 MPaS 19 mm Przesyłacz ciśnienia napełniony olejem Przesyłacz ciśnienia silikonowego rozproszonego Badanie oleju wodnego 2
Połączenie elektryczne i rekompensata
19 mm Przesyłacz ciśnienia napełniony olejem Przesyłacz ciśnienia silikonowego rozproszonego Badanie oleju wodnego 3


Przykłady wyboru
19 mm Przesyłacz ciśnienia napełniony olejem Przesyłacz ciśnienia silikonowego rozproszonego Badanie oleju wodnego 4
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia wymagana szczelność
2. Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i zastosować równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia kompensacjiPłytka.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
19 mm Przesyłacz ciśnienia napełniony olejem Przesyłacz ciśnienia silikonowego rozproszonego Badanie oleju wodnego 5

Etykietka:

czujnik ciśnienia z difusowanego krzemu,

Piezorezystancyjny krzemowy czujnik ciśnienia,

Czujnik różnicy ciśnień
