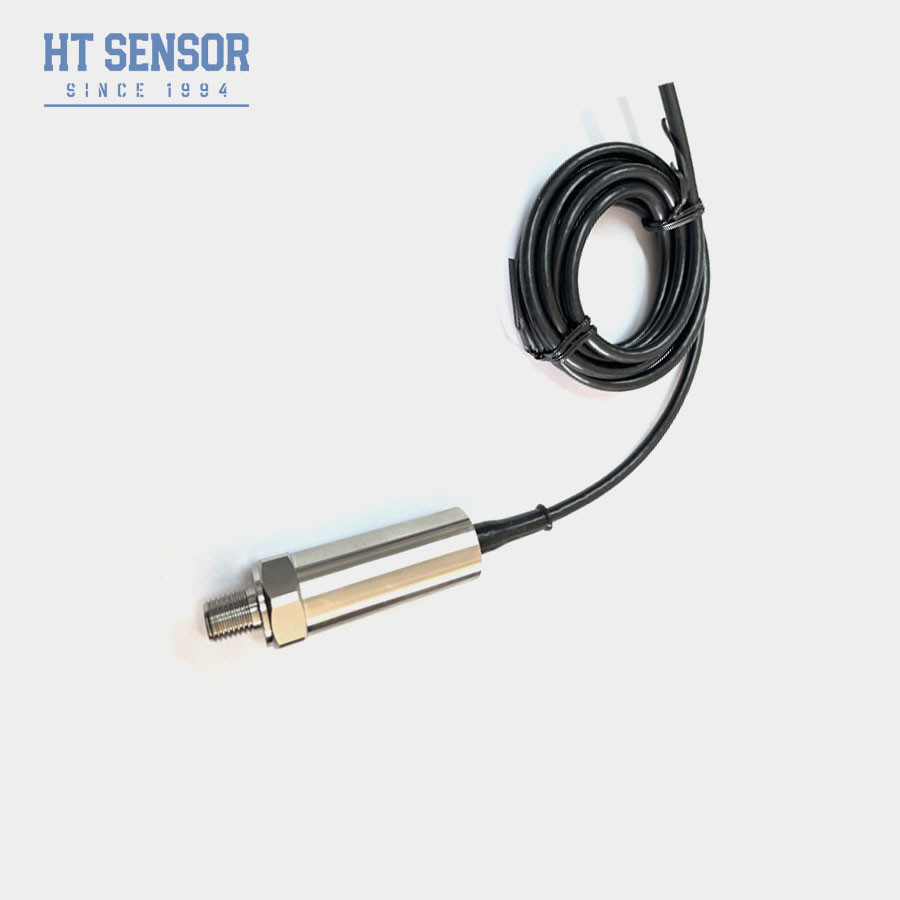

BP157 Dwuprzewodowy czujnik nadajnika ciśnienia 4-20 MA Diffused Silicon Pressure Sensor
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa |
| Marking: | ExiaIICT6 | ||
| Podkreślić |
4-20 MA czujnik nadajnika ciśnienia,czujnik ciśnienia z difusowanego krzemu,Dwa druty czujnik ciśnienia nadajnika |
||
Product Description
BP157 Przekaźnik ciśnienia
Wprowadzenie czujnika nadajnika ciśnienia
Przekaźnik ciśnienia z difusowanego krzemu BP157działa na podstawie podstawowej zasady przekształcania ciśnienia mechanicznego w sygnały elektryczne poprzez efekt piezoresystywny w krzemu,zapewnienie dokładnych i niezawodnych pomiarów ciśnienia w szerokim zakresie zastosowań
Charakterystyka produktu:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Struktura ze stali nierdzewnej o klasie ochrony IP65
3. Zero i pełna skala regulowana
4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
Zastosowanie:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
Parametry działania:
| Zakres pomiaru | 0kPa ~ 10kPa...10MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Exia IICT6 |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Wskazówki do zamawiania:1. Zakres ciśnienia: określić wymagany zakres ciśnienia, który nadajnik musi zmierzyć. Upewnij się, że obejmuje on cały zakres ciśnienia oczekiwanego w aplikacji, aby uniknąć nieprawidłowości lub uszkodzeń.
2. Wymagania dotyczące dokładności: Zdecyduj, jaki poziom dokładności jest potrzebny dla Twojej aplikacji.
3.Sygnał wyjściowy: Zdecyduj o rodzaju sygnału wyjściowego wymaganego, takim jak napięcie, prąd lub wyjście cyfrowe (np. 4-20mA, 0-5VDC, SPI).Zapewnij zgodność z istniejącym systemem lub sprzętem do pozyskiwania danych.
4. Konfiguracja portu ciśnienia: Wybierz odpowiednią konfigurację portu ciśnienia w oparciu o wymagania instalacyjne, takie jak rodzaj nitki, wielkość i orientacja (np. NPT, BSP, przepływ przewodu).
5. Połączenie elektryczne: Należy określić rodzaj potrzebnego połączenia elektrycznego, np. długość kabla, rodzaj złącza i konfigurację szpilki.
6Warunki środowiskowe: uwzględnić środowisko pracy, w tym temperaturę, wilgotność i narażenie na działanie substancji żrących lub niebezpiecznych.Wybierz przetwornik o odpowiedniej klasyfikacji ochrony środowiska (e(np. IP65, IP67) w celu zapewnienia niezawodności i długowieczności.
7. Opcje montażu: Zdecyduj, w jaki sposób przetwornik zostanie zamontowany w aplikacji, czy jest to bezpośrednie montaż, mocowanie w uchwytzie, czy integracja w panelu sterowania.Zapewnij zgodność z konfiguracją montażu.
8. Certyfikacje: Sprawdź, czy przetwornik spełnia odpowiednie standardy branżowe i certyfikacje (np. CE, RoHS, ISO), wymagane dla Twojej aplikacji lub wymogów regulacyjnych.
9. Czas realizacji i dostępność: Zapytaj o czas realizacji i dostępność produktu, aby zapewnić terminową dostawę projektu lub harmonogramu produkcji.
Wsparcie techniczne: w razie jakichkolwiek pytań lub potrzeby pomocy w wyborze odpowiedniego urządzenia należy zwrócić się o pomoc do producenta lub dostawcy
10W celu zapewnienia, że podejmiesz świadomą decyzję, mogą oni udzielić eksperckiej porady i wskazówek.
Przewodnik zamówienia:
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||

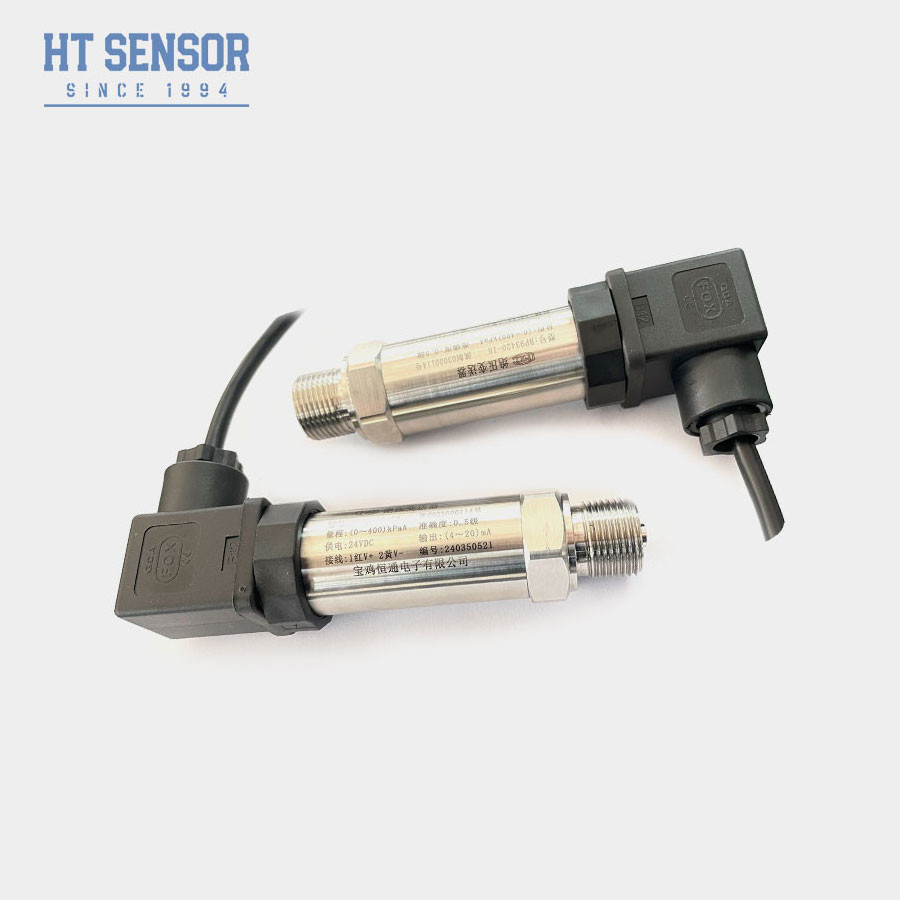

| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania:
P: Czy jest pan producentem?
A: Tak, jesteśmy profesjonalnym producentem czujników ponad 29 lat!
P: Czy akceptujesz usługi OEM?
Tak, możemy umieścić informacje o firmie i logo na naszych czujnikach.
Czy mogę być twoim dystrybutorem?
A: Tak, szukamy dystrybutorów na rynku zagranicznym.
P: Jaki jest czas realizacji?
A: Zazwyczaj 7-10 dni. W przypadku ilości powyżej 100 sztuk, potrzebujemy dodatkowych 3-5 dni roboczych.
