Badanie powietrza Silisium różnicowy czujnik ciśnienia nadajnika dla przemysłowego czujnika ciśnienia przetwornika

Badanie powietrza Silisium różnicowy czujnik ciśnienia nadajnika dla przemysłu

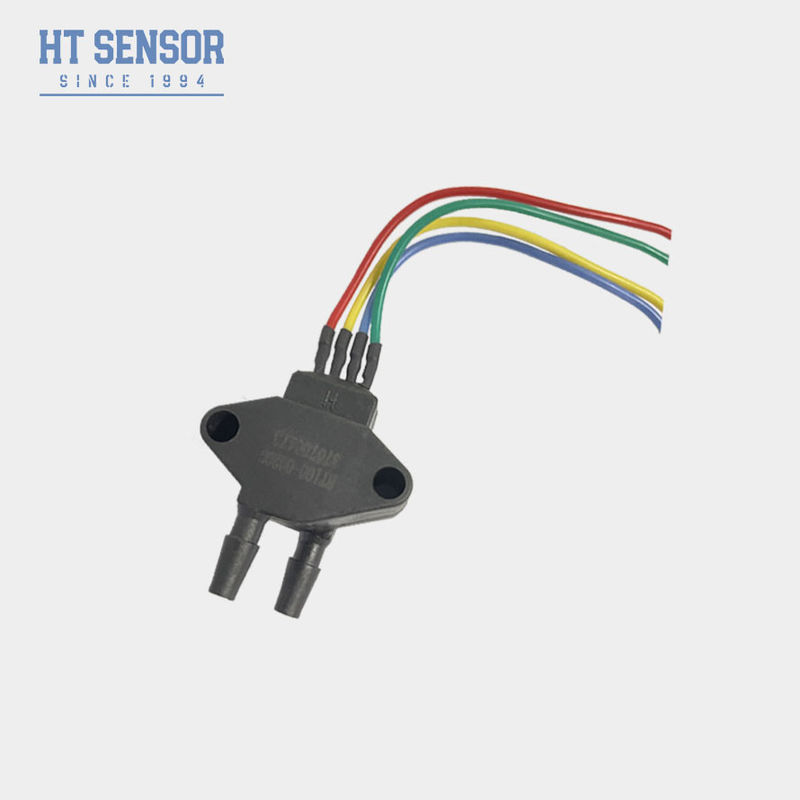

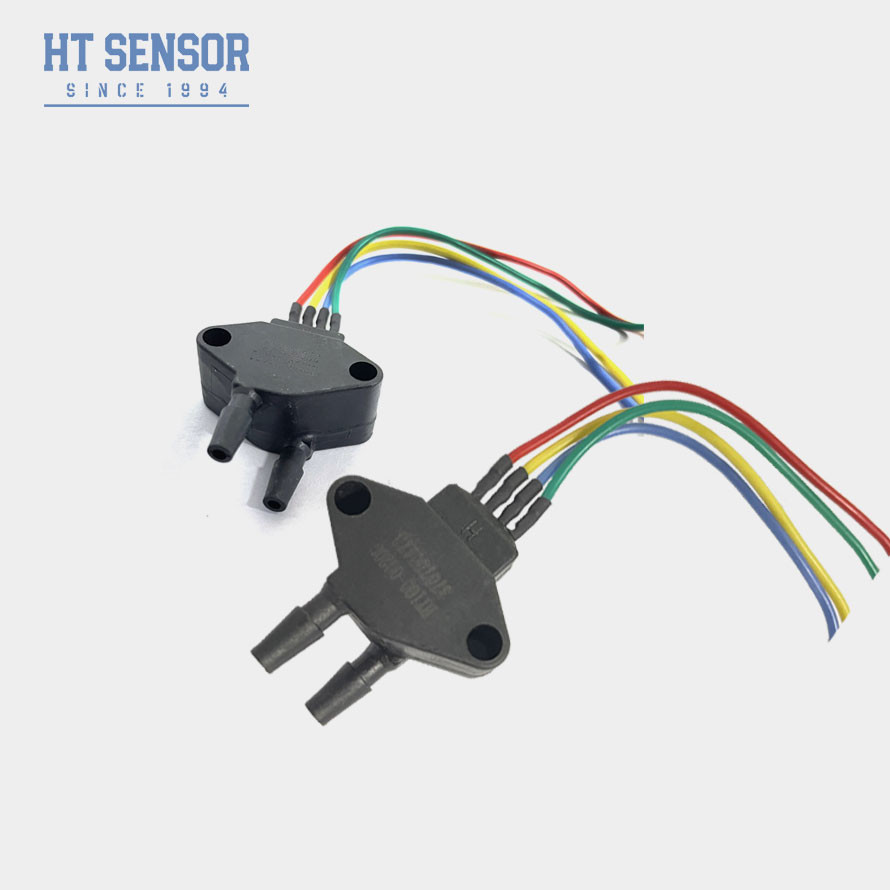

BP101 Silisium Piezoresystywne czujnik ciśnienia

Wprowadzenie różnicowego nadajnika ciśnienia:

BP101 krzemowy czujnik ciśnienia różniczkowego piezoresystywnego jest rodzajem rozproszonego elementu krzemowego o wysokiej stabilności.Jest to kompaktowy czujnik ciśnienia różniczkowego specjalnie zaprojektowany do ciśnienia różniczkowego w małym zakresieJest znany ze swojej doskonałej niezawodności, powtarzalności i stabilności, co czyni go idealnym do dokładnego pomiaru ciśnienia gazu.

Charakterystyka produktu nadajnika ciśnienia różnicowego:

• Szeroki zakres pomiarów, 0~10KPa~200kpa.
• Wysoka niezawodność i doskonała stabilność.
• Aplikacje lotnicze.

Zastosowania nadajnika ciśnienia różnicowego:

• Pomiar ciśnienia suchego, nieżrącego gazu.
• Systemy sterowania pneumatycznym.
• Inżynieria biomedyczna do zastosowań medycznych.
• HVAC (ogrzewanie, wentylacja i klimatyzacja)
• Badania lotnicze w celach związanych z lotnictwem.

Wydajność elektryczna nadajnika ciśnienia różnicowego:

• Zasilanie: 5 V prądu stałego
• Wydajność:00,5-4,5VDC

• Parametry wydajności
  Zakres pomiaru	0-10KPa,0~~~200KPa
  Rodzaj ciśnienia	Ciśnienie różnicowe
  Ciśnienie statyczne	2 razy wielkość zakresu znamionowego
  Przesyłka	≤ 1,5-krotność zakresu znamionowego
  Dokładność @ 25°C	±0,5% (typowy), ±1% (maksymalny)
  Zwolnienie temperatury do zera	±2,5%F.S/°C (typowe) ±3%F.S/°C (maksymalne)
  Zmiana temperatury w przedziale	±2,5%F.S/°C (typowe) ±3%F.S/°C (maksymalne)
  Temperatura kompensacyjna	0-50°C
  Temperatura pracy	-20°C~80°C
  Temperatura przechowywania	-40°C~100°C
  Materiały mieszkaniowe	Plastikowe
  Połączenie ciśnieniowe	φ5 dyszka powietrzna lub dostosowywalna
  Ocena ochrony	IP65

Wskazówki zamówienia nadajnika ciśnienia różnicowego
1. Zwróć uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu, aby osiągnąć wymaganą szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
