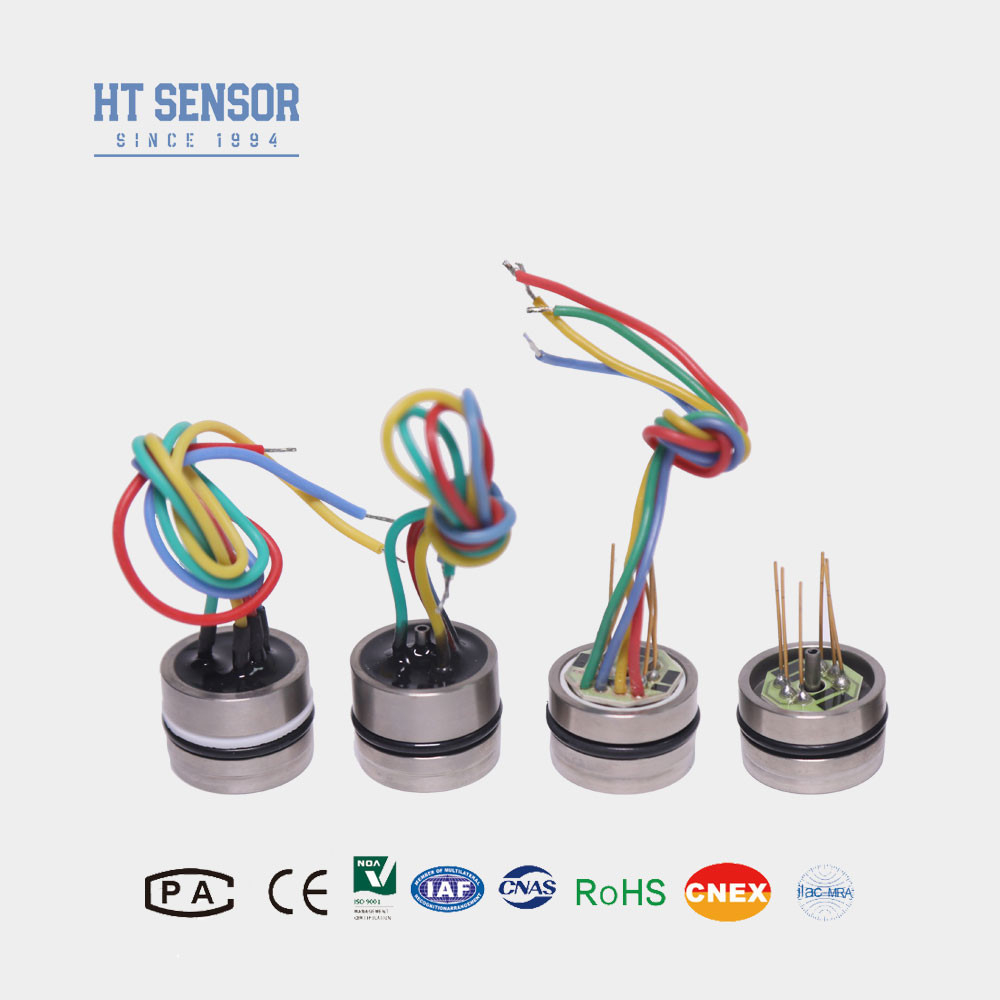

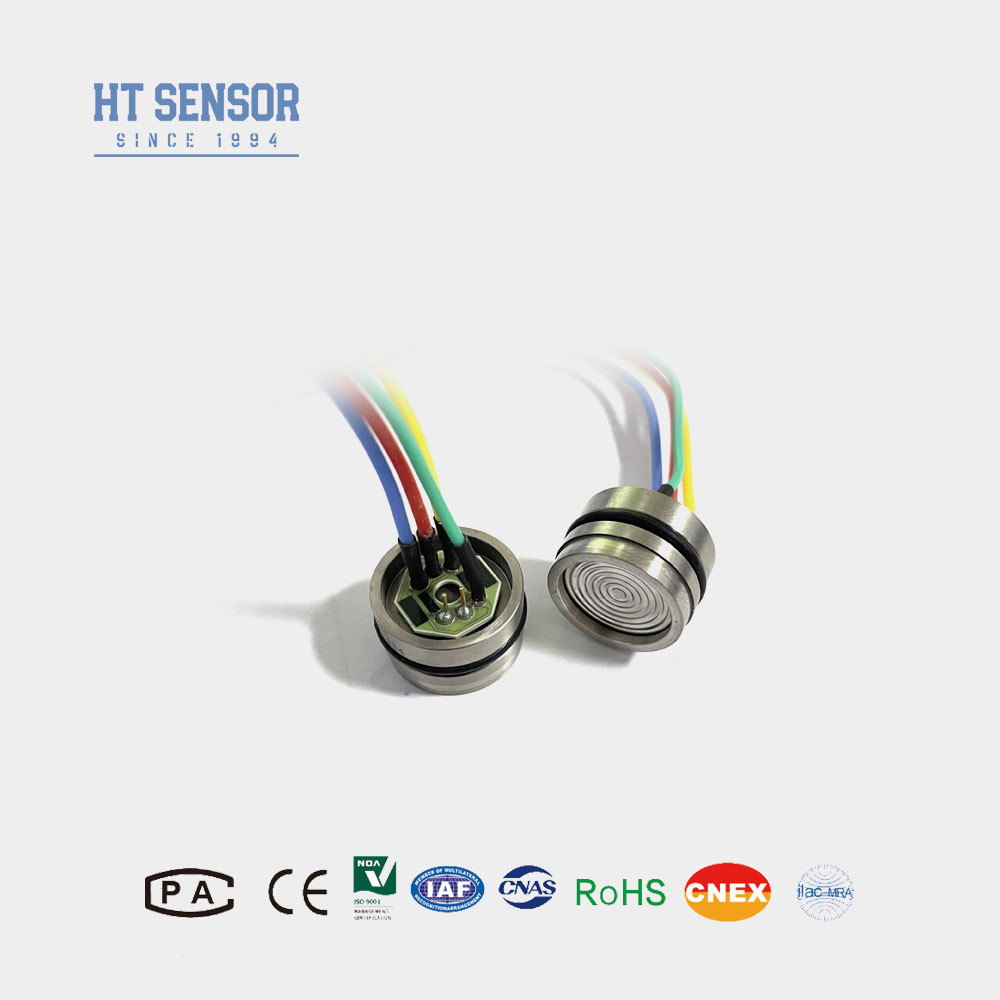

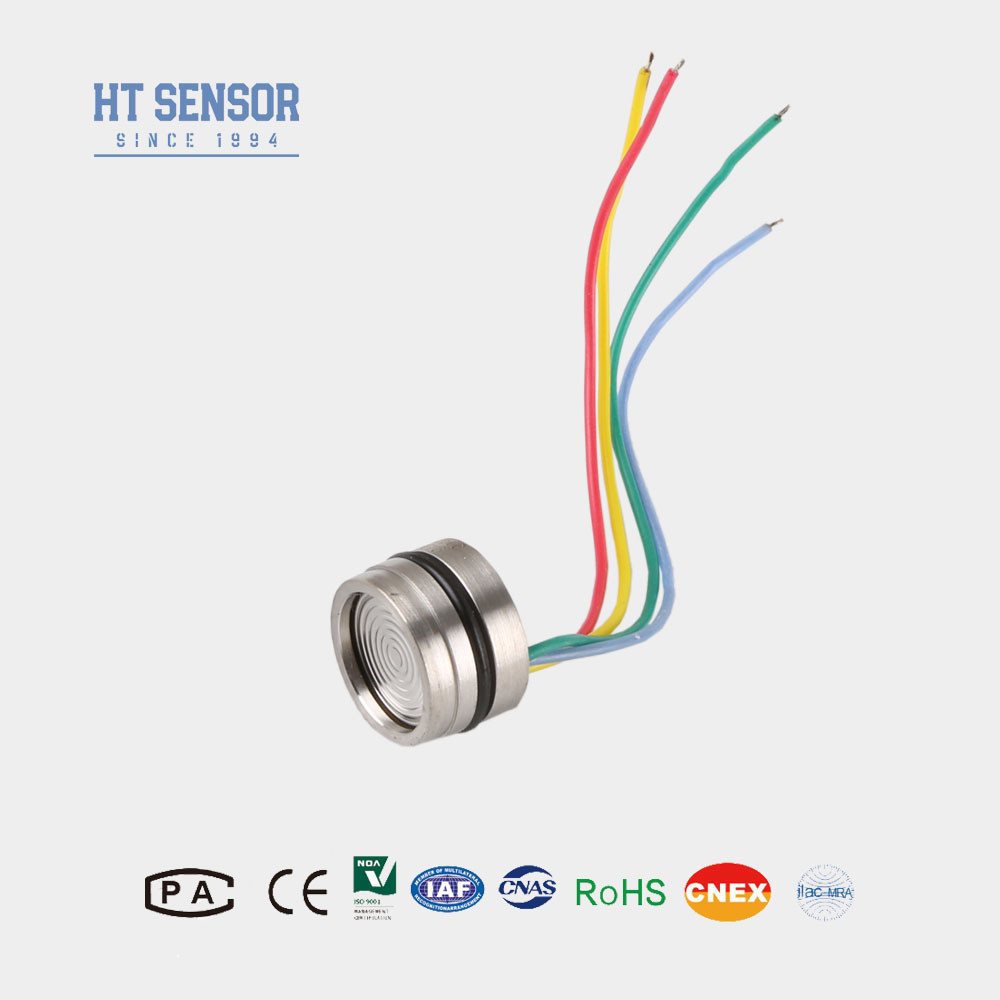

HT19V Krzemowy Piezorezystancyjny Czujnik Ciśnienia
Wprowadzenie do krzemowego czujnika ciśnienia:
HT19V wykorzystuje wysoce stabilne elementy dyfuzyjnego krzemu, co czyni go niezawodnym krzemowym piezorezystancyjnym czujnikiem ciśnienia. Używając membrany izolacyjnej i oleju silikonowego, czujnik może dokładnie mierzyć ciśnienie cieczy i gazów, zapewniając precyzyjne wyniki. Zasilanie stałym napięciem kompensuje dryft temperaturowy produktu, co znacznie zmniejsza wpływ zmian temperatury. Jego szerokie zastosowanie w sprężarkach powietrza i systemach chłodniczych czyni go cennym atutem w różnych branżach.
Cechy produktukrzemowego czujnika ciśnienia:
1. Obwód grubowarstwowy jest używany do kompensacji temperatury i korekcji przesunięcia zera.
2. Wysoka niezawodność, dobra stabilność.
3. Zasilanie stałym napięciem, standardowe wyjście.
Zastosowaniakrzemowego czujnika ciśnienia:
1. Nadaje się do pomiaru ciśnienia gazów i cieczy korozyjnych, kompatybilny ze stalą nierdzewną 316 l
2. Używany w systemach kontroli procesów do monitorowania i kontroli ciśnienia.
3. Często stosowany w pomiarach ciśnienia w systemach chłodniczych i sprężarkach powietrza.
Parametry elektrycznekrzemowego czujnika ciśnienia:
1. Zasilanie: ≤10VDC
2. Wyjście napięcia wspólnego: 50% wejścia (typowo)
3. Impedancja wejściowa: 4KΩ~20KΩ
4. Impedancja wyjściowa: 2.5KΩ~6KΩ
5. Połączenie elektryczne: przewód wysokotemperaturowy 100 mm, kabel taśmowy
| Parametry wydajnościkrzemowego czujnika ciśnienia:. |
| Zakres pomiarowy |
Względny (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Bezwzględny (A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Szczelny (S) |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Typ |
Maks. |
Jednostka |
| Nieliniowość |
±0.15 |
±0.3 |
%F.S |
| Powtarzalność |
0.05 |
0.1 |
%F.S |
| Histereza |
0.05 |
0.1 |
%F.S |
| Wyjście przesunięcia zera |
0±1 |
0±2 |
mV |
| Wyjście pełnej skali |
≤20KPa |
50±1 |
50±2 |
mV |
|
| ≥35kPa |
100±1 |
100±2 |
mV |
|
| Dryft temperatury przesunięcia zera |
≤20KPa |
±1 |
±2.5 |
%F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
%F.S |
|
| Dryft temperatury pełnej skali |
≤20KPa |
±1 |
±2 |
%F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
%F.S |
|
| Temperatura kompensacji |
≤20KPa |
0~50 |
ºC |
|
| ≥35kPa |
0~70 |
ºC |
|
| Temperatura pracy |
-20~80 |
ºC |
|
| Temperatura przechowywania |
-40~125 |
ºC |
|
| Dopuszczalne przeciążenie |
Przyjąć mniejszą wartość z 3-krotności pełnej skali lub 120MPa |
|
|
| Ciśnienie rozrywające |
5X pełna skala |
|
|
| Długoterminowa stabilność |
0.2 % |
F.S/Rok |
|
| Materiał membrany |
316L |
|
|
| Rezystancja izolacji |
≥200MΩ 100VDC |
|
|
| Wibracje |
Brak zmian w warunkach 10gRMS, 20Hz do 2000Hz |
|
|
| Wstrząsy |
100g, 11ms |
|
|
| Czas reakcji |
≤1ms |
|
|
| Uszczelka typu O-ring |
Guma nitrylowa lub guma fluorowa |
|
|
| Medium wypełniające |
Olej silikonowy |
|
|
| Waga |
~28g |
|
|
| Parametry są testowane w następujących warunkach: 10V @ 25ºC |
|
| Budowa zewnętrznakrzemowego czujnika ciśnienia |
| <3.5MPaS |
 |
≥3.5MPaS
<40MPaS |
 |
| ≥40MPaS |
 |
| Połączenie elektryczne i kompensacjakrzemowego czujnika ciśnienia |
|
|
| Wskazówki dotyczące zamawiania |
1. Podczas montażu należy zwrócić uwagę na koordynację między rozmiarem rdzenia a obudową przetwornika, aby uzyskać wymaganą szczelność.
2. Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i równomiernie dociskać, aby uniknąć uszkodzenia płyty kompensacyjnej.
3. Jeśli mierzone medium nie jest kompatybilne z membraną rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikać dociskania membrany czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia membrany i uszkodzenia rdzenia.
5. Utrzymywać port ciśnieniowy rdzenia ciśnienia względnego otwarty na atmosferę, aby zapobiec przedostawaniu się wody, pary wodnej lub mediów korozyjnych do komory podciśnieniowej rdzenia ciśnienia względnego.
6. W przypadku jakichkolwiek zmian pinów, proszę odnieść się do etykiety produktu.
