BP93420IC Czujnik ciśnienia przemysłowego
Wprowadzenie czujnika ciśnienia przemysłowego:

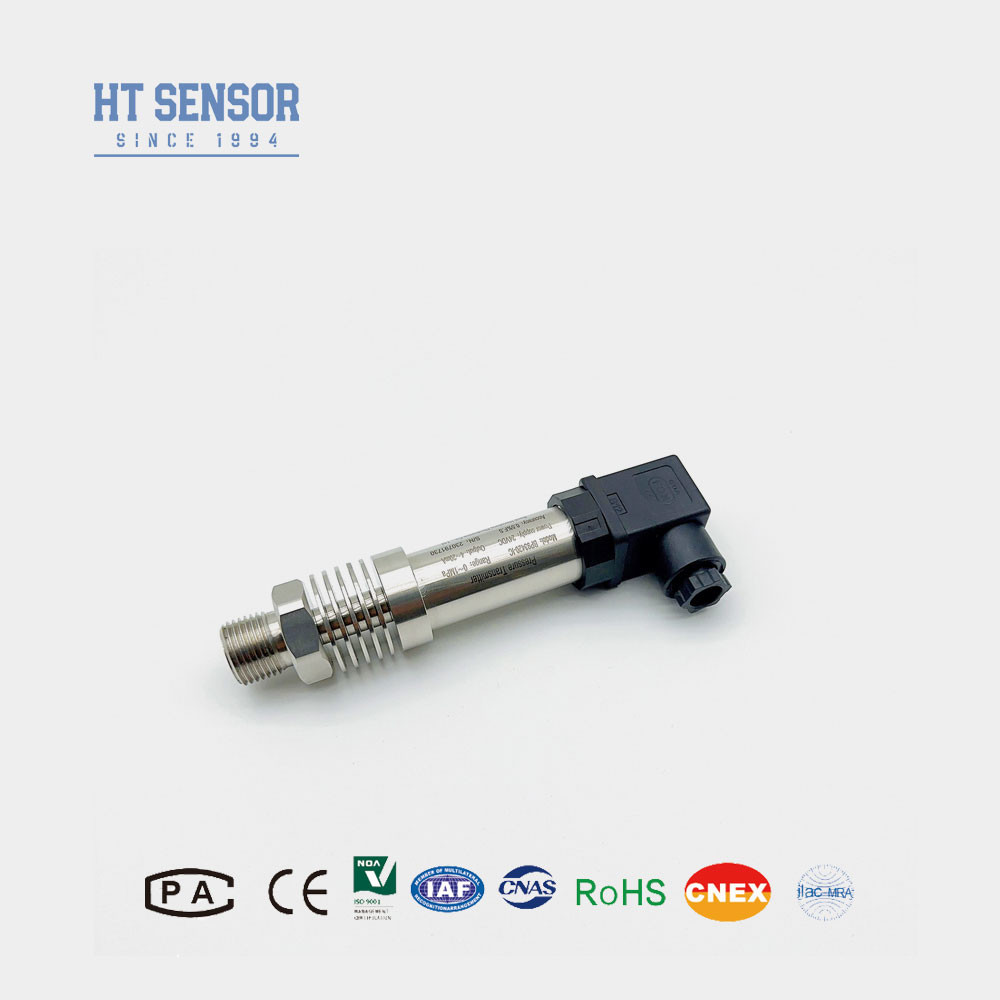

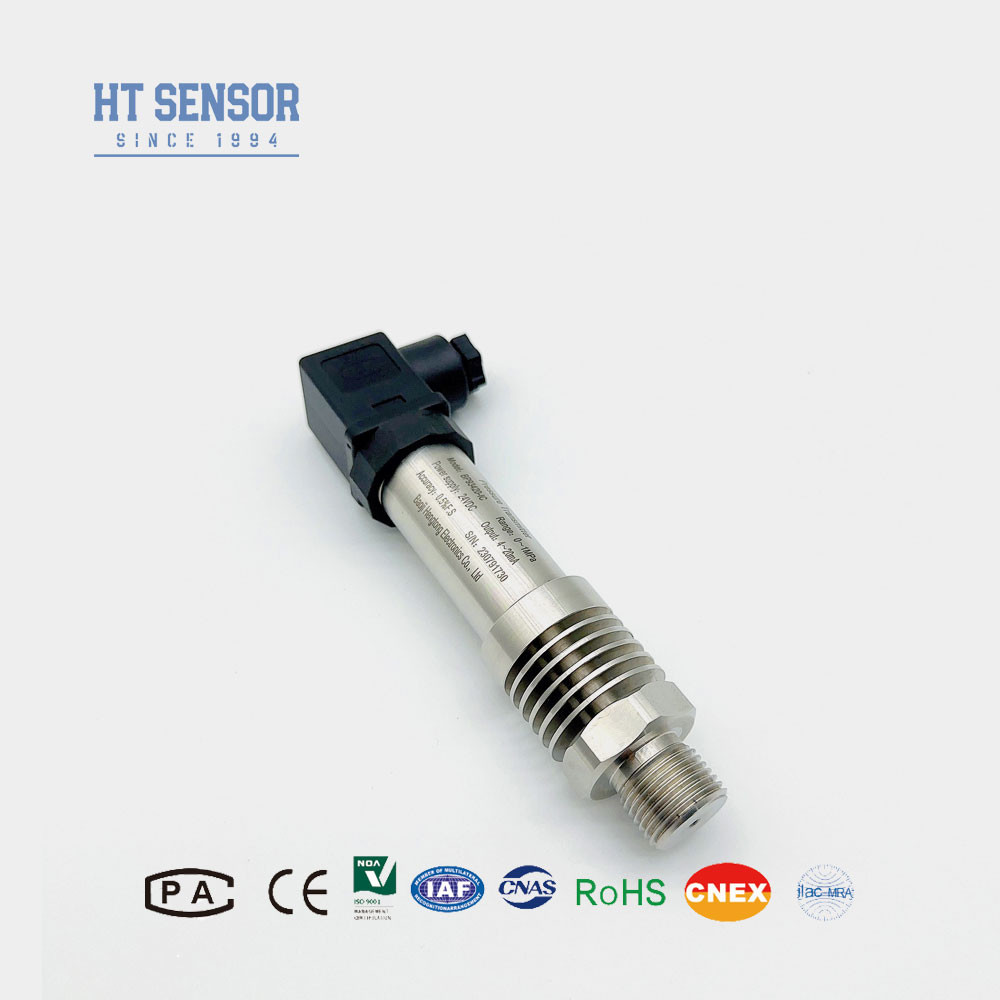

BP93420-IC to wysokotemperaturowy przemysłowy czujnik ciśnienia, wykorzystujący rdzeń wypełniony olejem izolacji ciśnienia z krzemu serii HT19, wyprodukowany przez naszą firmę, jako rdzeniowy element pomiarowy.Czujnik skutecznie wychwytuje ciśnienie pomiarowego medium za pomocą dedykowanej struktury rozpraszania ciepła zintegrowanej z nadajnikiem. zmniejsza wpływ wysokiej temperatury na ciśnienie produktu.co czyni go idealnym do zastosowań wymagających wahań temperatury lub pracy w wyższych warunkachJest szeroko stosowany w procesach i systemach przemysłowych, gdzie wymagane są dokładne i niezawodne pomiary ciśnienia nawet w trudnych środowiskach o wysokiej temperaturze.
Cechy produktuz czujnikiem ciśnienia przemysłowego:
- 1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
- 2Struktura ze stali nierdzewnej o klasie ochrony IP65
- 3. Zero i pełna skala regulowana
- 4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
Wnioskiz czujnikiem ciśnienia przemysłowego:
- 1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
- 2. Stosowane w przemyśle morskim i lotniczym
- 3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
- 4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry wydajności czujnika przemysłowego nadajnika ciśnienia |
| Zakres pomiaru |
- 100kPa... 0kPa ~ 10kPa... 60MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
00,1% FS |
| Hysteresa |
00,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 150°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,4 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu upewnij się, że badane medium jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Przy zamówieniu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5. O-kręgi z gumy fluorowej o nominalnym zakresie temperatury roboczej od - 20 °C do 250 °C. Gdy temperatura robocza produktu jest niższa niż - 20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6. Kabel nie ma kablu domyślnie. Jeśli potrzebujesz kabla, istnieją trzy materiały do wyboru. Jeśli nie ma specjalnych instrukcji, można użyć materiałów kablowych z polietylenu.Jeśli potrzebujesz różnych materiałów kablowych, proszę podać w formularzu zamówienia.
7W przypadku szczególnych wymagań, takich jak silne wibracje, natychmiastowy uderzenie, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 0.1. . .0~0.01...100 MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
1P: Jakie są cechy twojego czujnika ciśnienia?
A: Wysoka precyzja, trwałość, doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy dobrze przygotowani do obsługi dużych zamówień.Zaleca się, abyś skontaktował się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynny harmonogram produkcji i dostawy.
4P: Jaki jest ogólny czas realizacji?
Odpowiedź: 5~8 dni roboczych dla modelu standardowego.
5P: Jakie są ceny produktu? Czy są jakieś zniżki?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaki jest okres gwarancji Twojego produktu?
Odpowiedź: Nasz okres gwarancji wynosi 24 miesiące od daty dostawy. Odpowiemy na Państwa pytania w ciągu 24 godzin po sprzedaży i w każdej chwili poprowadzimy Państwa zdalnie za pośrednictwem sieci PC.
