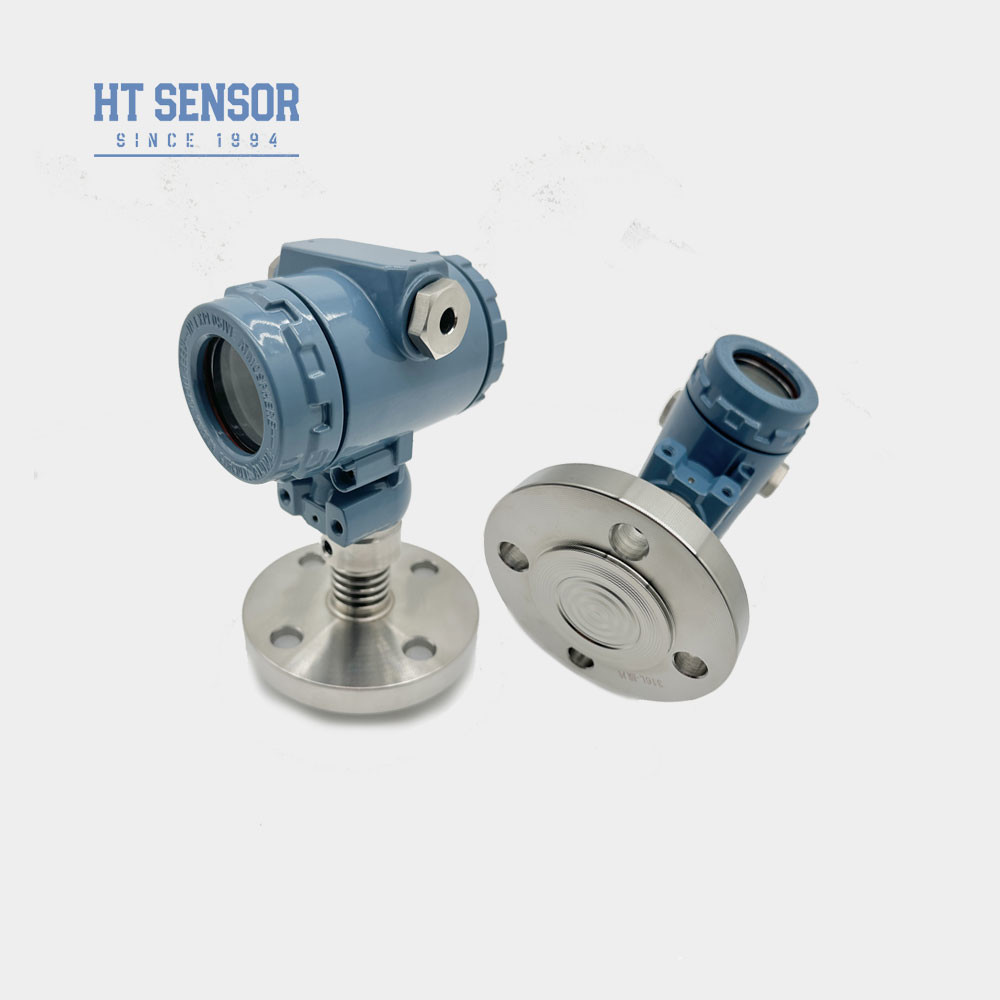

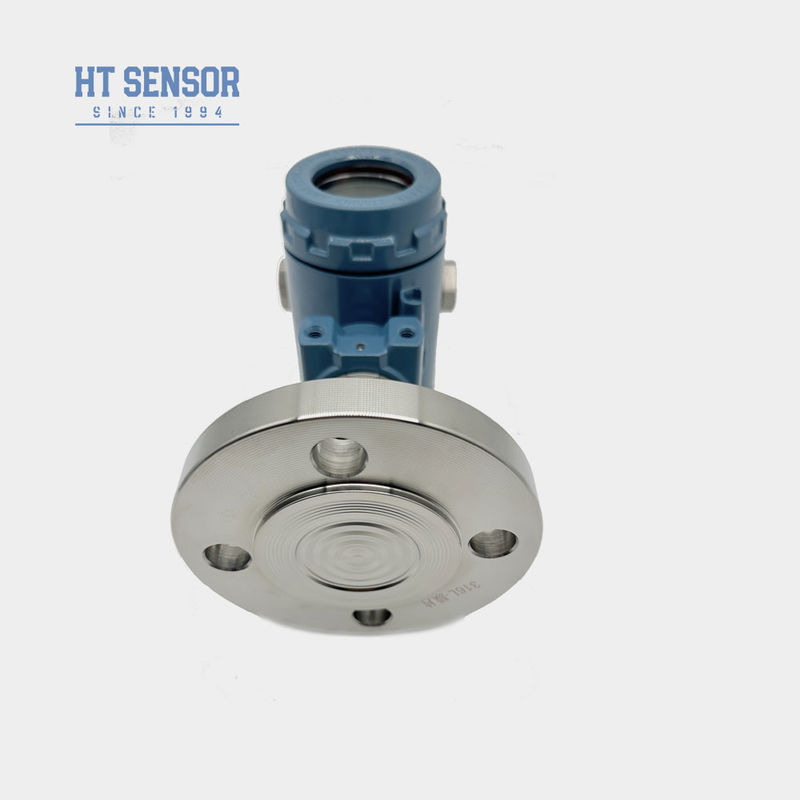

Flankowy czujnik ciśnienia przegubowego DN25 Przewodnik ciśnienia piezoresystywnego
Product Details
| Model nr.: | BP93420-IIIFL | Zasilanie: | 9-36VDC |
|---|---|---|---|
| wyciąg: | 4-20mA z wyświetlaczem LCD LED | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Zakres: | 0-35 kpa ~ 20 MPa | Rodzaj konstrukcji: | Czujnik ciśnienia membrany płuczącej |
| Środek pomiarowy: | Płyn, gaz, klej do napojów i tak dalej | Stopień dokładności: | 0,5% |
| Ocena IP: | IP65 | Dostosowanie: | Dostępne OEM i ODM |
| Podkreślić |
Czujnik ciśnienia błony otwórnej o płaszczyźnie,Czujnik ciśnienia błony otwórnej DN25,Przewodnik ciśnienia piezoresystywnego ciekłego |
||
Product Description
Piezoresystywny nadajnik ciśnienia, czujnik ciśnienia przepływowego przepływowego przepływowego DN25
Przekaźnik ciśnienia BP93420-IIIFL
Wprowadzenie czujnika ciśnienia przepływowego:
Przekaźnik ciśnienia BP93420-III-FL wykorzystuje rdzeń wypełniony olejem z silikonowej folii oporowej serii HT jako element pomiarowy sygnału.Połączenie procesowe przyjmuje bezpośrednie spawanie diafragmy izolacyjnej 316L i pasującej płaszczyzny w celu zapewnienia dokładności pomiaru ciśnieniaZastosowany zlewnik ciepła może dostosować się do środowisk o wysokiej temperaturze.Obwód przetwarzania sygnału znajdujący się wewnątrz obudowy ze stali nierdzewnej przekształca sygnał czujnika w standardowy sygnał wyjściowy. Cały produkt przeszedł rygorystyczne badania i badania starzenia się komponentów, półproduktów i produktów gotowych, zapewniając stabilną i niezawodną wydajność.
| Parametry wydajności | |
| Zakres pomiaru | - 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70°C ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 4 kg |
Charakterystyka produktuczujnik ciśnienia diafragmy:
- 1. Szeroki zakres pomiarów,różne opcje interfejsu ciśnienia
- 2. Różne opcje sygnału wyjściowego
- 3. regulowane zero i pełna skala
- 4Wysoka dokładność, wiele sterylnych połączeń procesowych
Zastosowanieczujnik ciśnienia diafragmy:
- Odpowiedni do pomiaru gazów i płynów nieżrących z 316L.
- Przemysł medyczny, biofarmaceutyczny i higieny żywności do sterylnego przetwarzania.
- Używane w przemyśle papierniczym i chemicznym, a także dla poziomu ścieków i napojów.
| Sygnał wyjściowy ofczujnik ciśnienia diafragmy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki do zamawianiafczujnik ciśnienia diafragmy |
- 1Przy wyborze produktu upewnij się, że medium badane jest kompatybilne z częścią kontaktu produktu.
- 2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
- 3Przy zamawianiu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być mniejsze niż 20 VDC.
- 4Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
- 5W przypadku, gdy temperatura pracy produktu jest niższa niż -20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
- 6W przypadku braku specjalnych instrukcji można użyć materiałów z kable polietylenowej.Jeśli potrzebujesz innego materiału kabla, proszę określić w formularzu zamówienia.
- 7W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.
| Wskazówka zamówieniaczujnik ciśnienia diafragmy | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytaniaczujnik ciśnienia diafragmy:
1P: Jakie są cechy czujnik ciśnienia diafragmynadajniki?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażne odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
