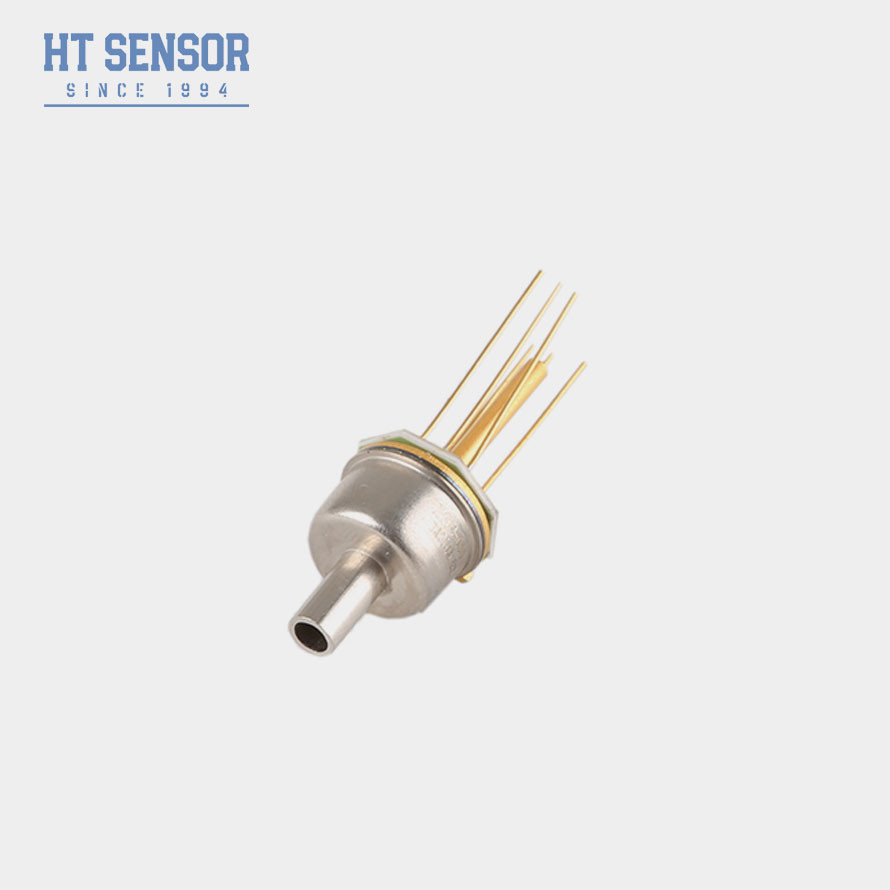

Czujnik ciśnienia krzemowego w rurce miedzianej do pomiaru ciśnienia gazu dla powietrza lub gazu
Product Details
| Nr modelu: | HT12 | Typ wątku: | TO8 |
|---|---|---|---|
| Typ okablowania: | Złote szpilki Kovar | Pomiar pomiarowy: | Powietrze gazowe |
| Zakres: | 0-10kpa~1000kpa | Wyjście: | Sygnał analogowy |
| Moc: | 1,5 mA | Kod Hs: | 9026209090 |
| Dla: | Przetwornik ciśnienia z rozproszonego krzemu | Personalizacja: | Dostępne OEM i ODM |
| Podkreślić |
10,5 mA czujnik ciśnienia krzemowego,Sterownik ciśnienia piezoresystywnego z rurki miedzianej |
||
Product Description

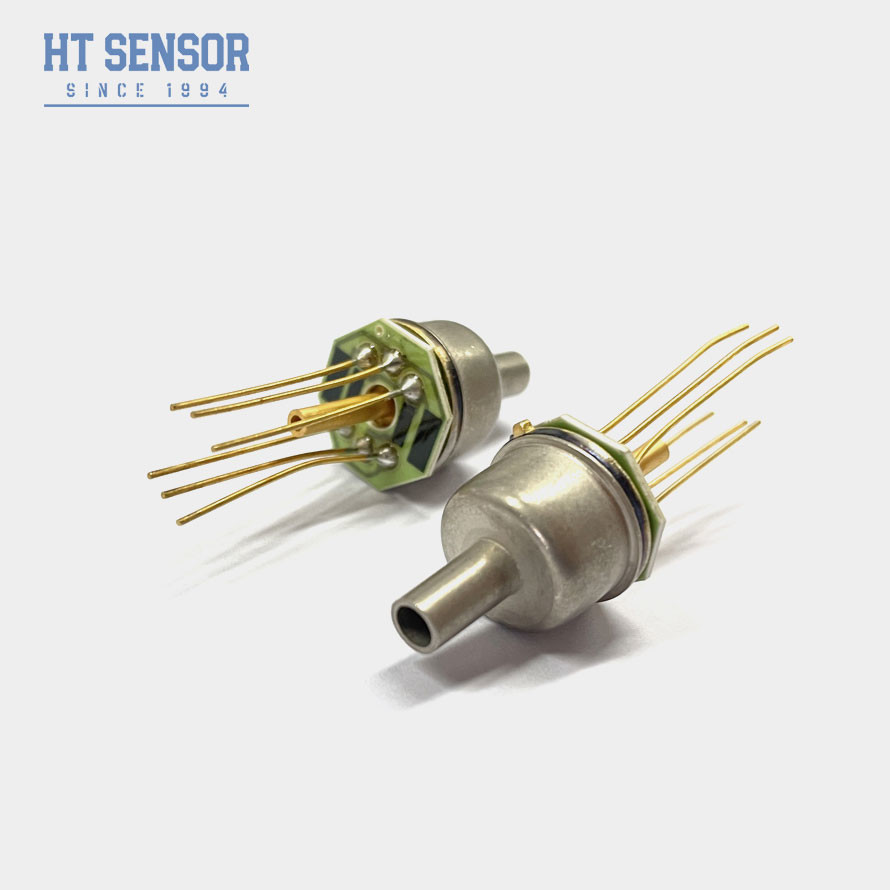

Senzor ciśnienia z rurki miedzianej i krzemu Senzor pomiaru ciśnienia gazu
HT12 krzemowy czujnik ciśnienia piezoresystywnego jest wysoce stabilnym difuzyjnym elementem krzemowym opakowanym w zaawansowanej technologii opakowania TO8.Rdzeń nie napełniony olejem unika błędu profilu i znacznie poprawia stabilność małego zakresuW związku z tym ma on dobry wpływ na pomiar ciśnienia suchego gazu nieżrącego.
Charakterystyka produktu czujnika ciśnienia z krzemu:
- Zakres pomiarów jest szeroki od 0 do 10KPa do 2Mpa.
- Wysoka niezawodność, dobra stabilność.
- Technologia kapsułowania TO8.
- Aplikacje lotnicze.
Wnioskio pojemności nieprzekraczającej 10 W:
- Zmierzono ciśnienie gazu suchego, nieżrącego.
- System sterowania pneumatycznegoMedyczne zastosowania inżynierii biomedycznej.
- Kontrolki HVAC.
- lotnictwo lotnicze związane z celem eksperymentu.
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry wydajnościo pojemności nieprzekraczającej 10 W: | ||||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Rodzaj | Maksymalnie | Jednostka | ||||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | |||
| Powtarzalność | 0.05 | 0.1 | % F.S. | |||
| Hysteresa | 0.05 | 0.1 | % F.S. | |||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | ||
| ≥ 35 kPa | 100±10 | 100±30 | mV | |||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura pracy | -20~80 | oC | ||||
| Temperatura przechowywania | -40~125 | oC | ||||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa | |||||
| Ciśnienie wybuchowe | 5x pełna skala | |||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||||
| Materiał przewodu | 316L | |||||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||||
| Szok. | 100 g, 11 ms | |||||
| Czas reakcji | ≤ 1 ms | |||||
| Waga | ~ 12,5 g | |||||
| Parametry są badane w następujących warunkach: stały prąd 1,5 mA i temperatura otoczenia 25°C | ||||||
| Projekt budowy | |
| Wymiar | |
| Połączenie elektryczne i rekompensata |
|
|
| Wskazówki dotyczące zamawiania |
3Jeżeli badane medium jest niezgodne z żetonem i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikać naciśnięcia wnętrza czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia przepony i uszkodzenia rdzenia.
5. Utrzymać otwartą na atmosferę komorę ciśnienia rdzenia miernika, aby zapobiec wprowadzeniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika.
6Jeśli zmiana kolczyka, należy zapoznać się z etykietą na biegu rdzenia.
