Wysoko stabilny czujnik ciśnienia przemysłowego BP93420-III
Szczegóły produktu
| Nr modelu: | BP93420-III | Moc: | 12-36 V prądu stałego |
|---|---|---|---|
| Wyjście: | 4-20mA z HART lub RS485 | waga: | ~ 0,8 kg |
| Typ ciśnienia: | Wskaźnik, ciśnienie bezwzględne, ciśnienie zamknięte | Pochodzenie: | Baoji, Chiny |
| Kod HS: | 9026201090 | Typ struktury: | Przetwornik ciśnienia |
| Medium pomiarowe: | Płyn, gaz, klej do napojów i tak dalej | Stopień dokładności: | 00,5% F.S. 0,25% F.S. |
| Zakres ciśnienia: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Podkreślić |
Inteligentny nadajnik ciśnienia na napoje,Przekaźnik ciśnienia cyfrowego wyświetlacza 36VDC,RS485 Czujnik ciśnienia przemysłowego |
||
Opis produktu

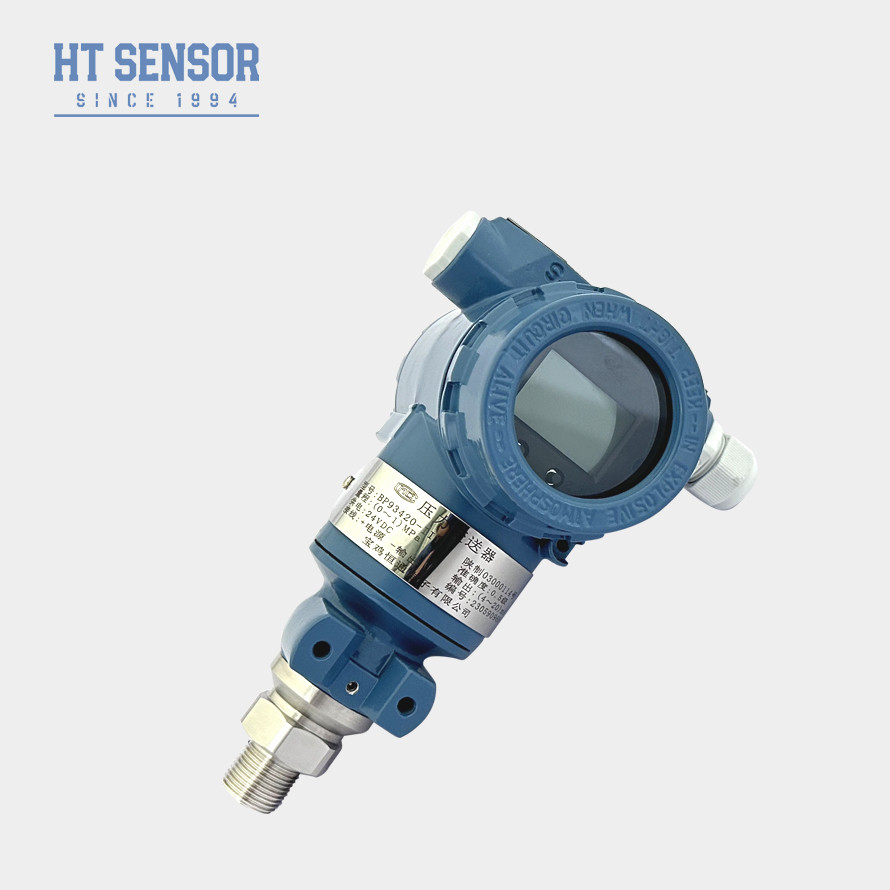

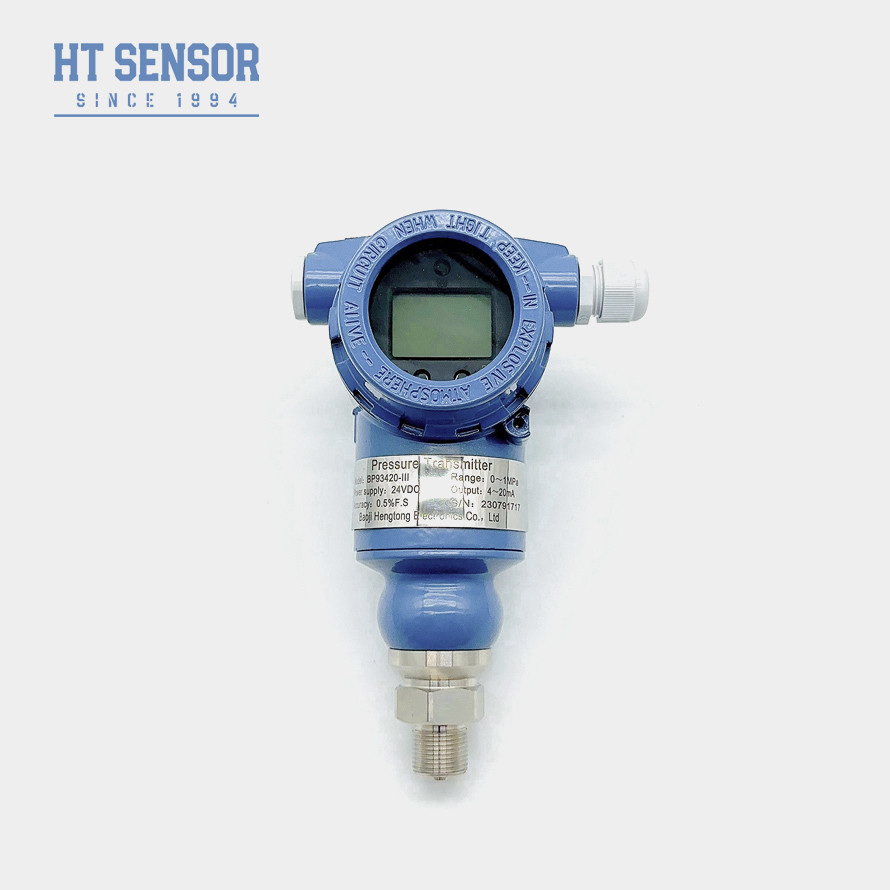

Cyfrowy przetwornik ciśnienia BP93420-III o wysokiej stabilności, przemysłowy czujnik ciśnienia
BP93420-III Typ ciśnienia
Wprowadzenie Typ ciśnienia3. Pomiar i kontrola ciśnienia w trudnych warunkach przemysłowych na zewnątrz.
Przemysłowy przetwornik ciśnienia BP93420-III składa się z modułu czujnika ciśnienia i inteligentnej płytki drukowanej. Inteligentna część czujnika obejmuje krzemowy czujnik ciśnienia, obwód detekcji membrany pomiarowej, czujnik temperatury i obwód kompensacji temperatury. Inteligentna płytka drukowana składa się z mikrokomputerowego sterownika i obwodu peryferyjnego, który umożliwia konwersję sygnałów ciśnienia na sygnały elektryczne. Stosowany w przemyśle do pomiaru ciśnienia cieczy, gazów lub par.
Cechy produktu 1. Nadaje się do pomiaru ciśnienia niekorozyjnych gazów i cieczy w stali nierdzewnej 316L.Typ ciśnienia3. Pomiar i kontrola ciśnienia w trudnych warunkach przemysłowych na zewnątrz.
2. Różnorodne formy sygnałów wyjściowych, regulowane i wyświetlane.
3. Regulowany punkt zerowy i pełna skala.
4. Rdzeń wykorzystuje precyzyjne i wysokowydajne krzemowe czujniki ciśnienia oparte na dyfuzji piezorezystywnej.
Zastosowania Przemysłowego czujnika ciśnienia
:1. Nadaje się do pomiaru ciśnienia niekorozyjnych gazów i cieczy w stali nierdzewnej 316L.Typ ciśnienia3. Pomiar i kontrola ciśnienia w trudnych warunkach przemysłowych na zewnątrz.
4. Stosowany w hydraulicznych i pneumatycznych systemach sterowania.
Parametry wydajnościowe
Przemysłowego czujnika ciśnienia
Zakres pomiarowy
| -100kPa…0kPa ~10kPa…100MPaTyp ciśnienia | |
| X: Oznacza rzeczywisty zakres pomiarowy | Przeciążenie |
| A | Dokładność @ 25ºC |
| ±0,25% (typowa) ±0,5% (maksymalna) | Powtarzalność |
| ≤±0,1%FS | Histereza |
| ≤±0,1%FS | Długoterminowa stabilność |
| ±0,1%F.S/Rok (typowa) ±0,2%F.S/Rok (maksymalna) | Dryft zerowy temperatury |
| ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) | Dryft pełnej skali temperatury |
| ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) | Temperatura kompensacji |
| 2,4 kHz | Temperatura kompensacji |
| 0-70ºC(≤10MPa, możliwość dostosowania) | Temperatura pracy |
| -20ºC~80ºC | Temperatura przechowywania |
| -40ºC~120ºC | Wibracje |
| 10g, 55Hz ~ 2kHz | Materiał obudowy |
| Stop aluminium | Materiał membrany |
| 316L | Rezystancja izolacji |
| 100MΩ 100VDC | Stopień ochrony przeciwwybuchowej |
| Ex ia IIC T6 Ga | Stopień ochrony |
| IP65 | Uszczelka O-ring |
| Kauczuk fluorowy | Waga |
| ~1,2kg | |
| Sygnał wyjściowy | Napięcie zasilania |
Typ wyjścia
| S5 | 12~30VDC | 2/3/4-przewodowy |
| 0~10/20mA | 3-przewodowy | 0/1~5V |
| 0/1~10V | 0,5~4,5V |
|
| 5VDC | ||
| Protokół komunikacyjny RS485 | ||
| 3,6~30V / Bateria | Kod | |
| Wskazówki dotyczące zamawiania | 1. Wybierając produkt, upewnij się, że badany medium jest kompatybilne z częścią kontaktową produktu. | 2. Podczas składania zamówienia należy pamiętać, że produkty przeciwwybuchowe nie zawierają cyfrowych wyświetlaczy. |
| 3. Zamawiając przetwornik z wyświetlaczem LCD lub LED, zasilanie przetwornika nie powinno być niższe niż 20VDC. |
4. Aby zapewnić niezawodne działanie produktu, zaleca się zainstalowanie na miejscu urządzeń ochrony przeciwprzepięciowej i zapewnienie niezawodnego uziemienia produktu i zasilania.
5. Znamionowy zakres temperatury pracy O-ringu z kauczuku fluorowego wynosi -20°C~ 250°C. Gdy temperatura pracy produktu jest niższa niż -20 ° C, należy wybrać O-ring uszczelniający EPDM.
6. Kabel nie jest dołączony domyślnie. W przypadku wymagania odpowiednich linii kablowych: Brak specjalnych instrukcji oznacza użycie materiałów kablowych polietylenowych. Jeśli potrzebujesz innego materiału kablowego, określ go w formularzu zamówienia.
7. W przypadku specjalnych wymagań, takich jak silne wibracje, chwilowe siły uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, prosimy o poinformowanie nas i wskazanie w zamówieniu.
Przewodnik po zamówieniach
BP93420XX
Przetwornik ciśnienia
| Kod | ||||||||
| Konstrukcja zarysu | IB | |||||||
| Ciśnienie manometryczne | IX | |||||||
| Przetwornik ciśnienia z wyświetlaczem | IE | Przetwornik ciśnienia lotniczy odporny na wstrząsy | IIC/III | |||||
| Przemysłowy ogólny/przetwornik ciśnienia z wyświetlaczem | IF | Przetwornik ciśnienia odporny na wilgoć | IIE/IIIE | |||||
| Ogólny/przetwornik ciśnienia z wyświetlaczem | IN | Przetwornik ciśnienia dedykowany do klimatyzacji | IC | |||||
| Przetwornik ciśnienia wysokotemperaturowy | IQ/IQT | |||||||
| Przetwornik ciśnienia z dużą membraną / wysokotemperaturowy | Zakres pomiarowy | |||||||
| -100kPa…0kPa ~ 35kPa…3,5MPa | (0-X)Kpa lub MPa | |||||||
| X: Oznacza rzeczywisty zakres pomiarowy | Kod | |||||||
| Zasilanie | D1 | |||||||
| Ciśnienie manometryczne | D2 | |||||||
| 5VDC | D3 | |||||||
| Inne | Kod | |||||||
| Sygnał wyjściowy | G | |||||||
| Ciśnienie manometryczne | S5 | |||||||
| 0~20mADC | S2 | 1~5VDC | S6 | |||||
| 0~10VDC | S3 | 0~5VDC | S7 | |||||
| 0,5~4,5VDC | S4 | 0~10mADC | Kod | |||||
| Przyłącze ciśnieniowe | J1 | |||||||
| Ciśnienie manometryczne | J2 | |||||||
| G1/2 | J3 | |||||||
| G1/4 | J4 | |||||||
| 7/16-20UNF | J5 | |||||||
| Inne | Kod | |||||||
| Przyłącze elektryczne | G | |||||||
| Ciśnienie manometryczne | B2 | |||||||
| Wtyczka PG7 | B3 | |||||||
| Wyjście kablowe hermetyczne | B4 | |||||||
| Obudowa przemysłowa 2088 | B5 | |||||||
| Obudowa przemysłowa 2088 z wyświetlaczem | B6 | |||||||
| Inne | Kod | |||||||
| Typ ciśnienia | G | |||||||
| Ciśnienie manometryczne | A | |||||||
| Ciśnienie absolutne | S | |||||||
| Ciśnienie odniesienia zamknięte | FAQ: | |||||||
| 1. P: Jakie są cechy Państwa przetworników ciśnienia? | A: Wysoka precyzja, trwałość, doskonała wydajność. Dostępne są opcje dostosowania. | |||||||
2. P: Czy mogę dostosować specjalne specyfikacje?
A: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Oferujemy usługi OEM i ODM.
3. Jaka jest Państwa zdolność produkcyjna?
A: Nasz zakład produkcyjny jest w stanie wyprodukować do 30 000 przetworników ciśnienia miesięcznie, dzięki czemu jesteśmy dobrze przygotowani do zaspokojenia potrzeb dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia płynnego harmonogramu produkcji i dostaw.
4. P: Jaki jest ogólny czas realizacji?
A: Standardowy model 5-8 dni roboczych. Produkty niestandardowe mogą się różnić.
5. P: Jak wyceniany jest produkt? Czy są jakieś zniżki?
A: Konkurencyjne ceny, zniżki dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaki jest okres gwarancji na Państwa produkt? A co z obsługą posprzedażną?
A: Nasz okres gwarancji wynosi 24 miesiące od daty dostawy, a na Państwa pytanie odpowiemy w ciągu 24 godzin po sprzedaży. Po okresie gwarancji, dopóki Państwa produkt jest nadal w użyciu, zdalne wskazówki przez sieć komputerową w dowolnym momencie.
wynosi 24 miesiące od daty wysyłki, a nasz dział obsługi posprzedażnej odpowie na Państwa pytania w ciągu 24 godzin, zdalne instrukcje przez sieć komputerową są
zawsze dostępne.
