BHZ93420-III Inteligentny czujnik ciśnienia wody do pomiaru poziomu wody cyfrowy RS485
Product Details
| Model nr.: | BHZ93420-III | Dokładność: | ≤0,5% FS |
|---|---|---|---|
| Zakres ciśnienia: | 0-1m-400 H2O | Dostosowanie: | OEM/ODM |
| Kabel: | PE, PU, PTFE | Materiał membrany: | 316L Stal nierdzewna |
| Waga netto: | 1,6 kg | Rodzaj: | Typ piezoresystywnego krzemu |
| Projektowanie konstrukcji: | Typ wejścia | Kwalifikacja IP: | IP68 |
| Podkreślić |
Inteligentny czujnik ciśnienia wody BHZ93420-III,Czujnik ciśnienia RS485 do pomiaru poziomu wody,Czujnik ciśnienia do cyfrowego pomiaru poziomu wody |
||
Product Description

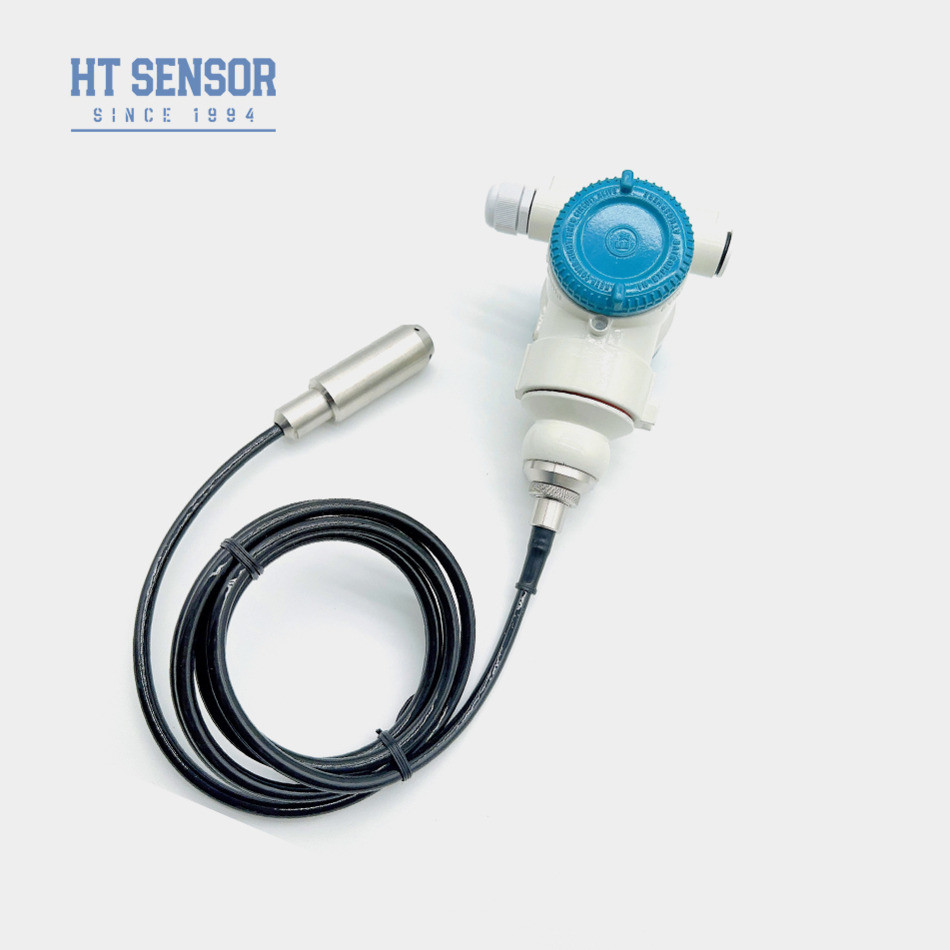

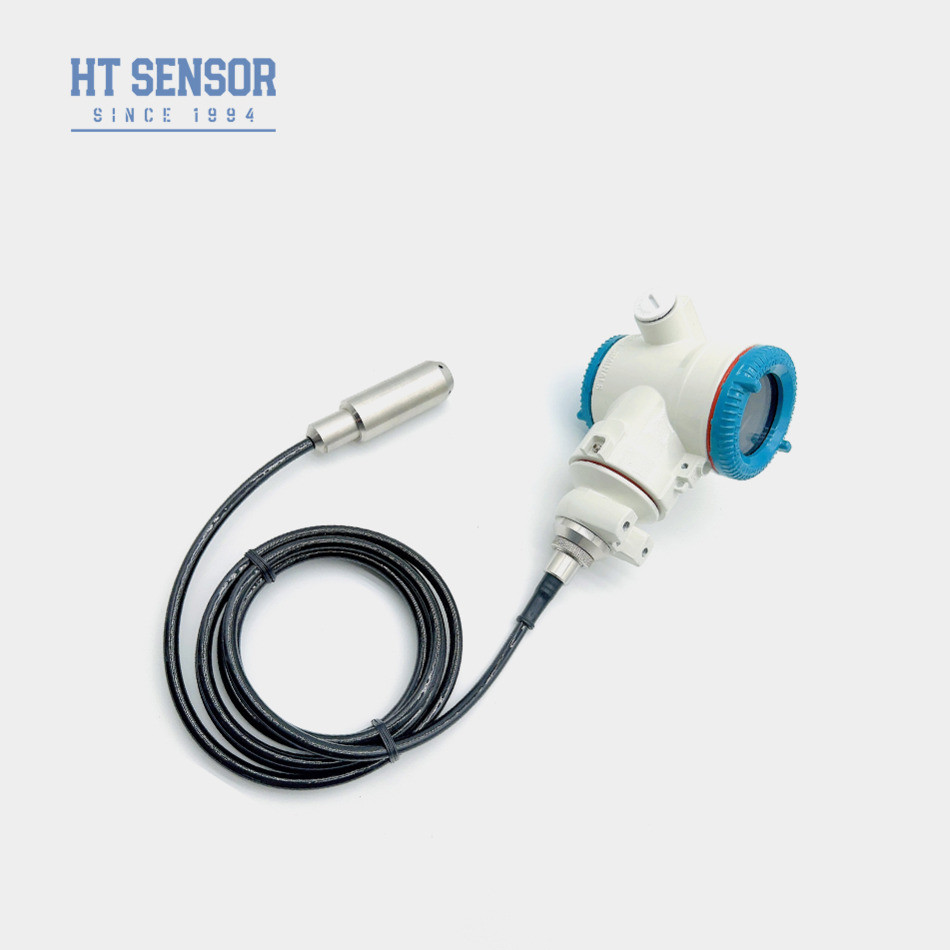

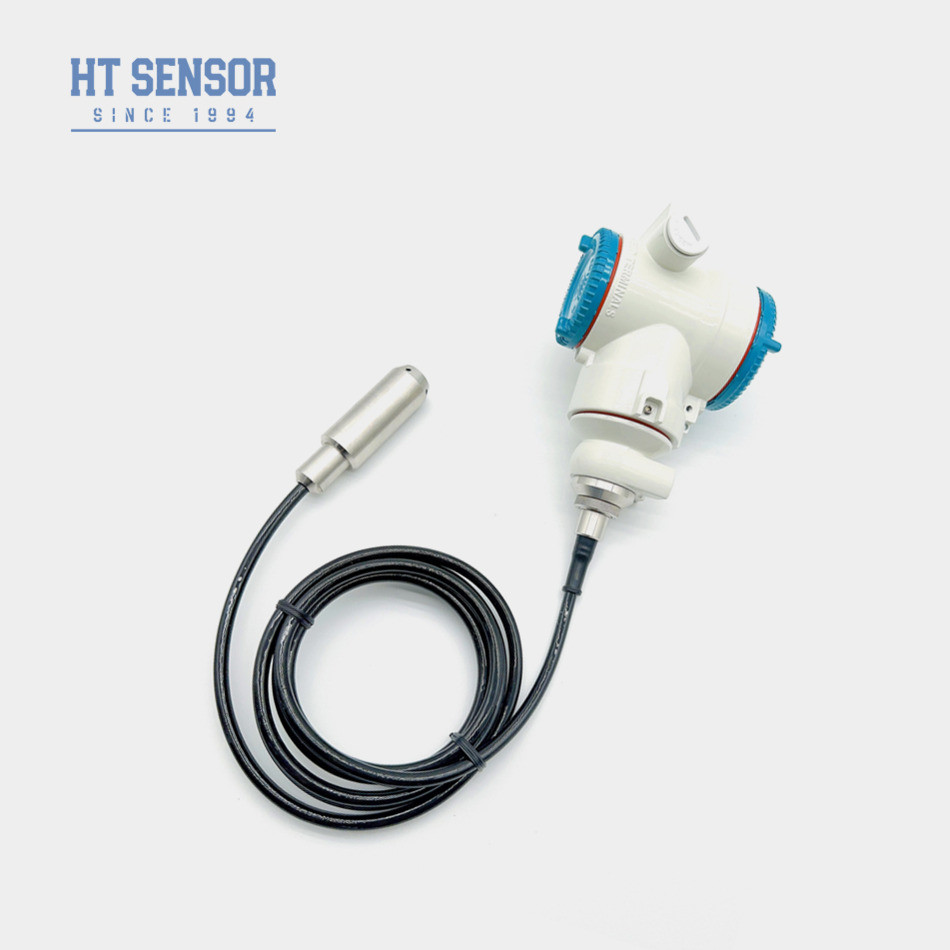

BHZ93420-III 3051 Luty aluminium stop RS485 cyfrowy nadajnik poziomu wody
BHZ93420IIILpłynne poziomTWysyłający
Wprowadzeniez nadajnikiem poziomu wody:
Inteligentny nadajnik poziomu cieczy typu wstawienniczego BHZ93420-III został zaprojektowany z wysokiej precyzji piezoresycyjną krzemową czujnikiem ciśnienia jako elementem pomiaru sygnału.Czujnik mierzy ciśnienie statyczne, który jest proporcjonalny do poziomu płynu. Dzięki protokołowi komunikacyjnemu HART osiąga transmisję sygnału cyfrowego i komunikację dwukierunkową.w tym sygnały analogowe i cyfrowe, dzięki czemu jest bardzo wszechstronny i dostosowany do różnych wymagań systemowych.
Cechy produktuz nadajnikiem poziomu wody:
1.HART wyjście protokołu komunikacyjnego, z możliwością wyświetlania
2Wysoka dokładność i doskonała stabilność
3.Wyznaczenie odporności na wybuchy: ExiaIICT6
4Wysoki poziom ochrony, IP68
5Dostępne kable PE, PTFT, PU
Wnioskiz nadajnikiem poziomu wody:
1Kompatybilny z 316LSS, płynami nierzędnymi
2.Monitorowanie poziomu wody w różnych zastosowaniach, takich jak ścieki, woda przemysłowa i komunalna, zbiorniki wody, studnie, rzeki, woda morska, jeziora itp.
3Monitoring poziomu paliwa napędowego, paliwa i innego oleju w zbiorniku
Parametry wydajności:
| Zakres pomiaru | 0~10m...400m |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25oC | ±0,1% (typowe) ±0,2% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,15% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Szok. | 100 g |
| Materiały mieszkaniowe | Odlewany aluminium, stal nierdzewna 1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,6Kg (bez kabel) |
| Materiał kablowy | Kable polietylenowe, poliuretanowe, PTFE |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ¢ 20 mA z Hartem | 15 ̊30VDC | 2 przewody |
| Projekt budowy | |
|
2088 |
|
| 3051A | |
| 3051 | |
| Połączenie elektryczne | ||||
|
4-20mA - Nie, nie. |
1 | V+ | Czerwony |
| 2 | /V- | Żółty | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Nie, nie. |
1 | V+ | Czerwony |
| 2 | /V- | Żółty | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Nie, nie. |
1 | V+ | Czerwony |
| 2 | /V- | Żółty | ||
| 3 | GND | |||
| 4 | NC | |||
| Przykłady wyboru |
Wskazówki do zamawiania:
1Należy upewnić się, że medium mierzone jest zgodne z komponentami produktu, które są z nim w kontakcie podczas wyboru.
2Należy określić gęstość środka pomiarowego.
3W przypadku silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych proszę podać szczegóły naszej firmie i wskazać je w zamówieniu.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
Rozkaz Przewodnik:
| BHZ93420 | Kod | Projekt budowy | ||||||||
| III | Inteligentny nadajnik poziomu płynu | |||||||||
| Zakres pomiaru | 0~10m...400m | |||||||||
| Kod | Zasilanie | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Sygnał wyjściowy | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCzHart. | |||||||
| Kod | Połączenie elektryczne | |||||||||
| B4 | 2088 z wyświetlacz | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Kod | Rodzaj ciśnienia | |||||||||
| G | Ciśnienie pomiarowe | |||||||||
| A | Bezwzględna presja | |||||||||
| S | Ciśnienie odniesienia zamknięte | |||||||||
| Kod | Materiał kablowy | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
Aby polecić najbardziej odpowiedni czujnik, proszę podać poniższe informacje.
1Temperatura robocza: -40~125 °C
2- Testy?
3Wyjście: 4-20mA, RS485 czy inne?
4Śruby: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, bezpośredni przewodnik?
6Ilość zamówienia: ?
