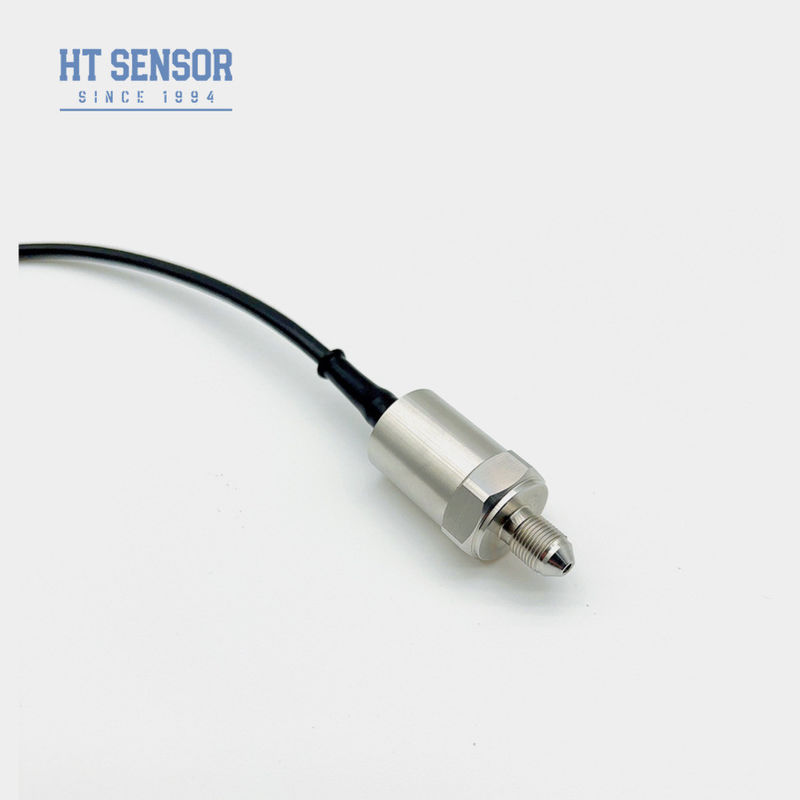

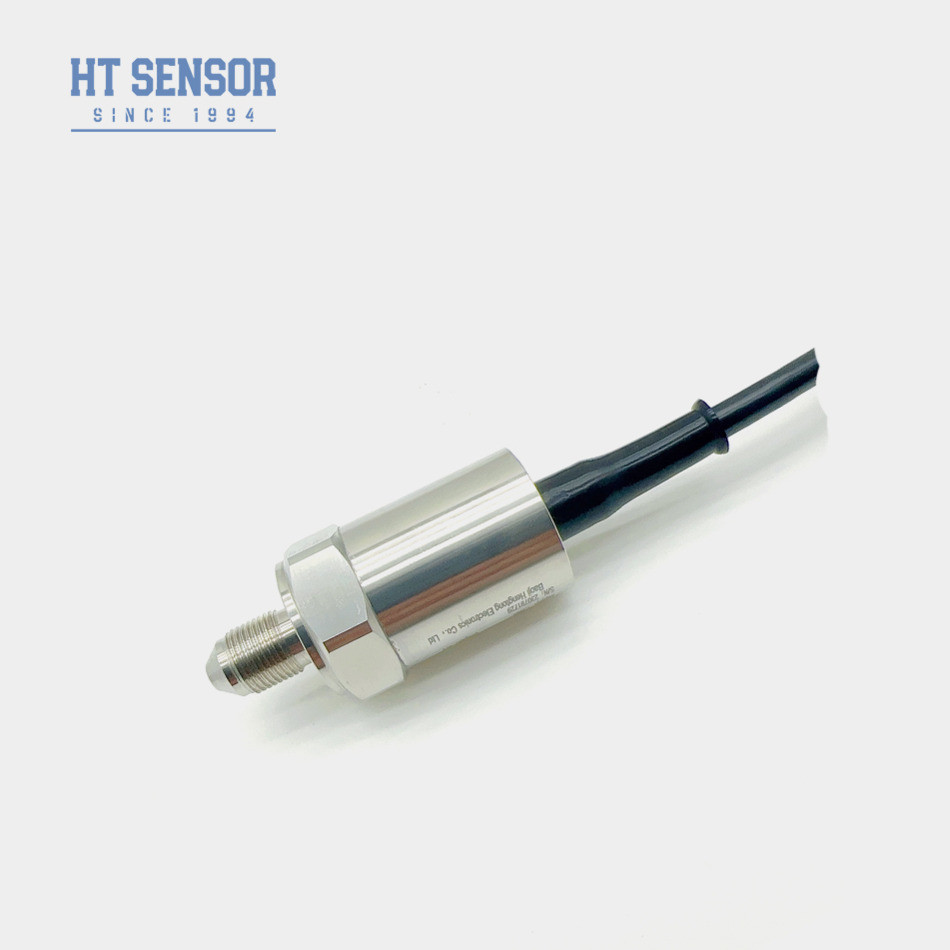

BP9325 Czujnik ciśnienia przemysłowego MV Signal Silicon Piezoresistive Pressure Sensors
Product Details
| Model nr.: | Przemysłowy czujnik ciśnienia BP9325 | Materiał obudowy: | Stal nierdzewna |
|---|---|---|---|
| Temperatura pracy: | -20℃ do +80℃ | Zasilanie: | 10V/1,5mA |
| Zakres ciśnienia: | 0-100MPa | Kwalifikacja IP: | IP65 |
| Wyjście sygnału: | MV | Rodzaj połączenia: | Złącze M12 |
| Gwarancja: | 2 lata | Rodzaj: | Piezorezystancyjny rozproszony krzem |
| Podkreślić |
Przemysłowy czujnik ciśnienia BP9325,Sygnał MV czujnika ciśnienia przemysłowego 1,5 mA |
||
Product Description
Wprowadzenie czujnika ciśnienia przemysłowego:
BP9325 krzemowy czujnik ciśnienia piezoresystywnego jest wysoce stabilnym rozproszonym krzememCiśnienie różnicowe pomiarowego medium jest przekazywane doprzez diafragmę silikonową przez diafragmę izolacyjną o pojemności 316L i olej silikonowy.Wykorzystując efekt piezorezystywny rozproszonego krzemu, osiąga on celdo pomiaru ciśnienia płynów i gazów
Cechy produktuz czujnikiem ciśnienia przemysłowego:
1Wykorzystuje zaawansowaną technologię i obudowę ze stali nierdzewnej 316L, z materiałami
2. takie jak pełny tytanowy i diafragma Hastelloya
3Wykorzystuje obwodów grubofilmowych do kompensacji temperatury i korekcji punktu zerowego
4Wysoka niezawodność, powtarzalność i stabilność
Wnioskiz czujnikiem ciśnienia przemysłowego:
1. nadaje się do pomiaru ciśnienia gazów i płynów nieżrącego ze stali nierdzewnej 316L
2. stosowane w procesach przemysłowych na miejscu, takich jak ropy naftowe, chemiczne,metalurgia, wytwarzanie energii i hydrologia
3Używane w przemyśle morskim i lotniczym
4Systemy sterowania hydraulicznego i pneumatycznego
5. Kontrola procesów
Podstawowy warunekz czujnikiem ciśnienia przemysłowego:
1. Zasilanie: ≤2mADC (typowa wartość 1,5mADC)
2. Impedancja wejściowa: 2,5KΩ~6KΩ
3Impedancja wyjściowa:2.5KΩ~6KΩ
4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokiej temperatury
| Parametry działania: | |||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapięte (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~0,1 kg | ||||
| Parametry są badane w następujących warunkach: stały prąd 1,5 mA i temperatura otoczenia 25°C | |||||
Aby polecić najbardziej odpowiedni czujnik, proszę podać poniższe informacje.
1Temperatura robocza: -40~125 °C
2- Testy?
3Wyjście: 4-20mA, RS485 czy inne?
4Śruby: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, bezpośredni przewodnik?
6Ilość zamówienia: ?
