4-20mA czujnik ciśnienia płaskiej przegrody
Product Details
| Model nr.: | BP93420-IIIQT | Zakres ciśnienia: | -100kPa...0kPa ~35kPa...3,5MPa |
|---|---|---|---|
| Stopień dokładności: | 0,5% | Stabilność długoterminowa: | +-0,1% F.S/Rok ((Typowy) |
| Pasmo przenoszenia: | 2,4 KHz | Materiał obudowy: | Stopy aluminium |
| Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | rodzaj rdzenia: | Piezorezystancyjny krzemowy czujnik ciśnienia |
| Środek pomiarowy: | Płyn, gaz, ropa naftowa | Kwalifikacja IP: | IP65 |
| Podkreślić |
4-20mA Ciśnienie płaskiej przepony,Czujnik ciśnienia płaskiej membrany 3,5 MPa |
||
Product Description

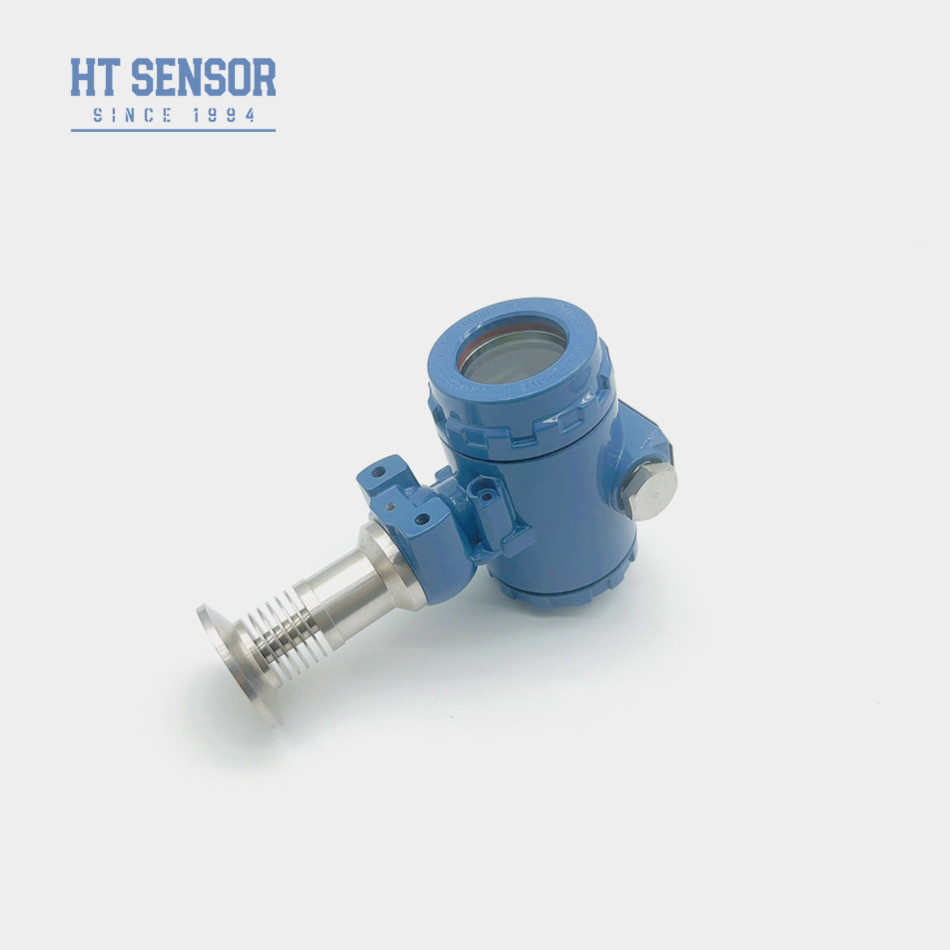

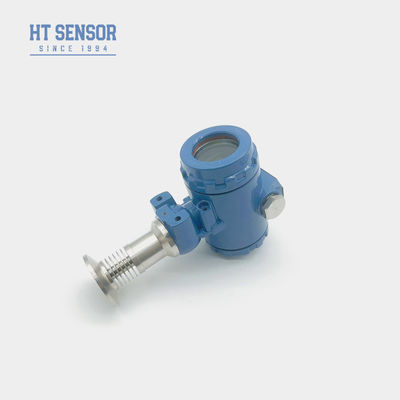

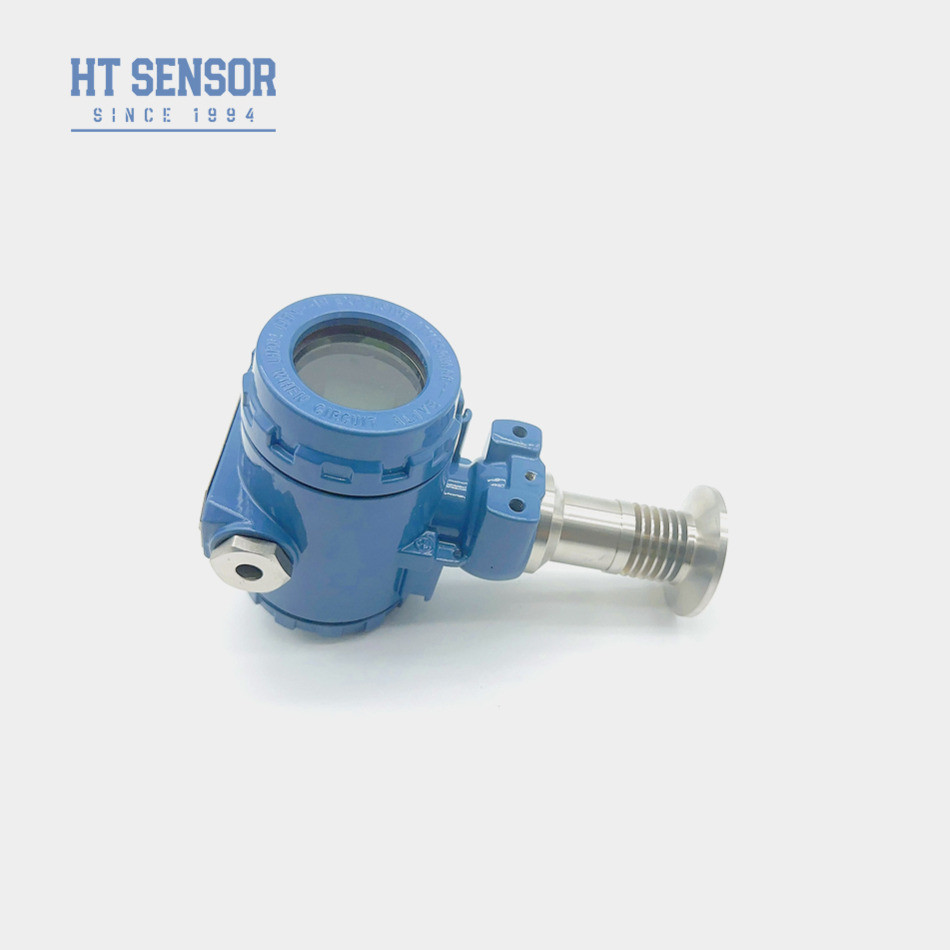

4-20mA 3,5Mpa Sanitarny czujnik ciśnienia płaskiej przegubowej
Przekaźnik ciśnienia BP93420-IIIQT
WprowadzenieMądrze.czujnik ciśnienia:
Przekaźnik ciśnienia BP93420-IIIQT wykorzystuje jako element pomiarowy sygnału jądro wypełnione olejem izolacyjnie wypełnione silnikiem HT.Posiada pełny metalowy przepływ przepony i bezpośrednie spawanie z połączeniem procesu, zapewniając precyzyjne połączenia pomiędzy połączeniem procesowym a diafragmą pomiarową. Produkt przeszedł szczegółowe badania w celu zapewnienia stabilnej i niezawodnej wydajności,skuteczne zapobieganie problemom, takim jak zablokowanie otworów ciśnieniowych spowodowane krystalizującymi się środkami.
Cechy produktuz Smartczujnik ciśnienia:
1. Szeroki zakres pomiarów,różne opcje interfejsu ciśnienia
2. Różne opcje sygnału wyjściowego
3. regulowane zero i pełna skala
4Wysoka dokładność, wiele sterylnych połączeń procesowych
Wnioskiz Smartczujnik ciśnienia:
1.Gasy i płyny nieżrące, wykorzystujące 316L.
2Medyczne, biofarmaceutyczne i higieny żywności.
3Przemysł papierniczy i chemiczny.
| Parametry wydajności | |
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ≤ 0,1% FS |
| Hysteresa | ≤ 0,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,3 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadkuProszę określić w kolejności.
7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
P: Jakie funkcje oferują czujniki ciśnienia?
Odpowiedź: Nasze czujniki ciśnienia są znane ze swojej wysokiej precyzji, trwałości i wyjątkowej wydajności.
P: Czy mogę poprosić o specyfikacje specjalne dla nadajników?
A: Tak, nasz zespół inżynierów może dostosować nasze produkty do Twoich potrzeb.
P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, dzięki czemu jesteśmy w pełni zdolni do obsługi zamówień na dużą skalę.Zalecamy skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
P: Jak długo zazwyczaj trwa dostawa?
Odpowiedź: Dla modeli standardowych czas dostawy wynosi zwykle 5-8 dni roboczych.
P: Jakie są ceny pańskich produktów?
Odpowiedź: Nasze produkty są konkurencyjne i oferujemy zniżki na zamówienia hurtowe lub długoterminowe partnerstwa.
P: Jaka jest gwarancja na Państwa produkty? A co z obsługą posprzedażną?
Odpowiedź: Nasze produkty są objęte gwarancją 24 miesięcy od wysyłki.i oferujemy również zdalne instrukcje za pośrednictwem sieci PC w razie potrzeby.
