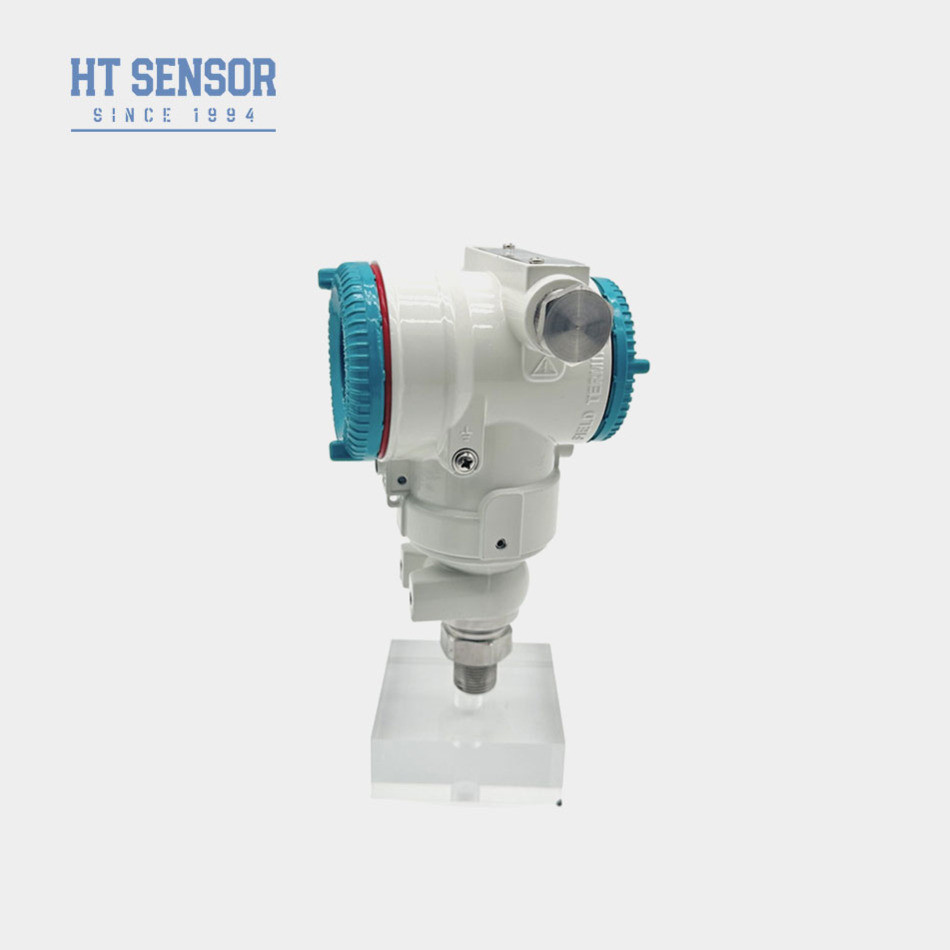

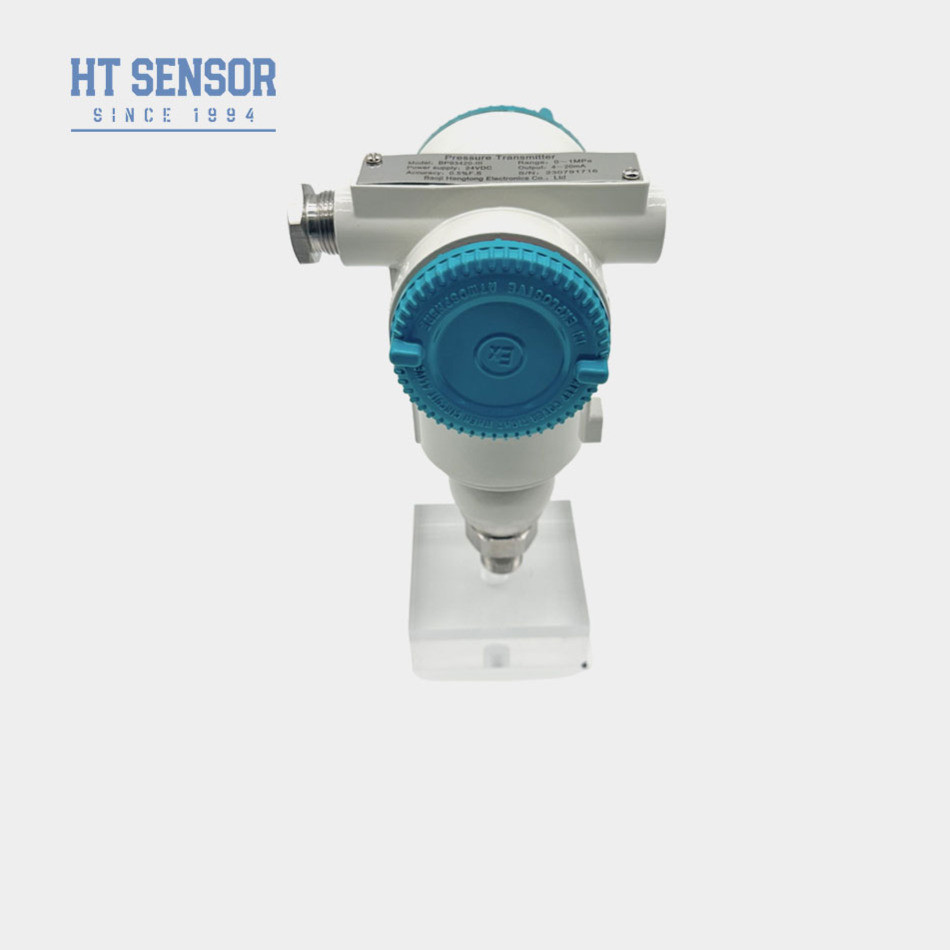

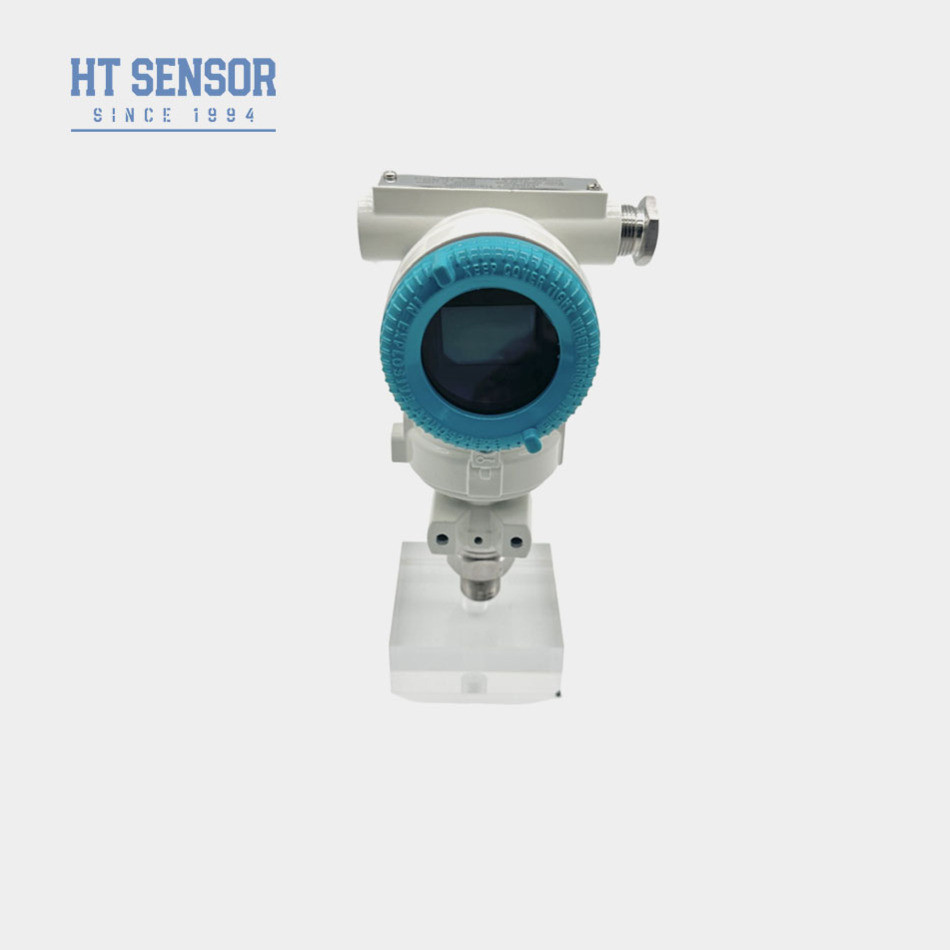

BP93420-3051 Inteligentny nadajnik ciśnienia
Wprowadzenie inteligentnego nadajnika ciśnienia:
Inteligentny inteligentny nadajnik ciśnienia BP93420-3051 składa się z dwóch głównych elementów: inteligentnego czujnika i inteligentnej płyty elektronicznej.Inteligentny czujnik zawiera czujnik pojemnościowy, obwodu wykrywania przewodu przewodu, czujnika temperatury i obwodu kompensacji temperatury.Inteligentna tablica elektroniczna składa się z sterownika mikrokomputera i obwodowych obwodów, które konwertują sygnały ciśnienia na sygnały elektryczneTen nadajnik jest przeznaczony do pomiaru ciśnienia płynów, gazów lub par.
Cechy produktuz inteligentnego nadajnika ciśnienia:
1Szeroki zakres pomiarów, różnorodne formy interfejsów ciśnienia i poziom ochrony IP65.
2. Różne formy sygnałów wyjściowych, regulowane i wyświetlane
3. regulowany punkt zerowy i pełna skala
4Rdzeń wykorzystuje wysoką precyzję i wysoką wydajność rozproszonego krzemuczujniki ciśnienia piezorezystywne.
Wnioskiz inteligentnego nadajnika ciśnienia:
1. nadaje się do pomiaru ciśnienia gazów i płynów nieżrącego w stali nierdzewnej 316L
2- ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
3Pomiar i kontrola ciśnienia w trudnych środowiskach przemysłowych
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajności inteligentnego nadajnika ciśnienia |
| Zakres pomiaru |
-100kPa...0kPa ~10kPa...100MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ ± 0,1% FS |
| Hysteresa |
≤ ± 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
Stop aluminium |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex db IIC T6 Gb |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~1,2 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadkuProszę określić w kolejności.
7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
P: Jakie funkcje oferują czujniki ciśnienia?
Odpowiedź: Nasze czujniki ciśnienia są znane ze swojej wysokiej precyzji, trwałości i wyjątkowej wydajności.
P: Czy mogę poprosić o specyfikacje specjalne dla nadajników?
A: Tak, nasz zespół inżynierów może dostosować nasze produkty do Twoich potrzeb.
P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, dzięki czemu jesteśmy w pełni zdolni do obsługi zamówień na dużą skalę.Zalecamy skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
P: Jak długo zazwyczaj trwa dostawa?
Odpowiedź: Dla modeli standardowych czas dostawy wynosi zwykle 5-8 dni roboczych.
P: Jakie są ceny pańskich produktów?
Odpowiedź: Nasze produkty są konkurencyjne i oferujemy zniżki na zamówienia hurtowe lub długoterminowe partnerstwa.
P: Jaka jest gwarancja na Państwa produkty? A co z obsługą posprzedażną?
Odpowiedź: Nasze produkty są objęte gwarancją 24 miesięcy od wysyłki.i oferujemy również zdalne instrukcje za pośrednictwem sieci PC w razie potrzeby.
