0.5-4.5VDC czujnik ciśnienia cieczy sygnał wyjściowy czujnik ciśnienia krzemu piezoresystywnego
Product Details
| Dokładność: | ± 0,5% F.S. | Materiał obudowy: | Stal nierdzewna |
|---|---|---|---|
| Zakres ciśnienia: | 0~10kpa...5mpa | Sygnał wyjściowy: | 4-20mA/0,5-4,5VDC |
| zasilacz: | 12-30V prądu stałego | Proces łączenia: | G1/2, M20x1.5 |
| Poziom ochrony: | IP65 | Gwarancja: | 2 lata |
| Wynagrodzenie Temp.: | 0~70°C | Temperatura robocza: | -20~80℃ |
| Podkreślić |
4.5VDC czujnik ciśnienia płynu,Sygnał wyjściowy czujnika ciśnienia cieczy,0.5VDC Piezoresystywny czujnik ciśnienia krzemu |
||
Product Description

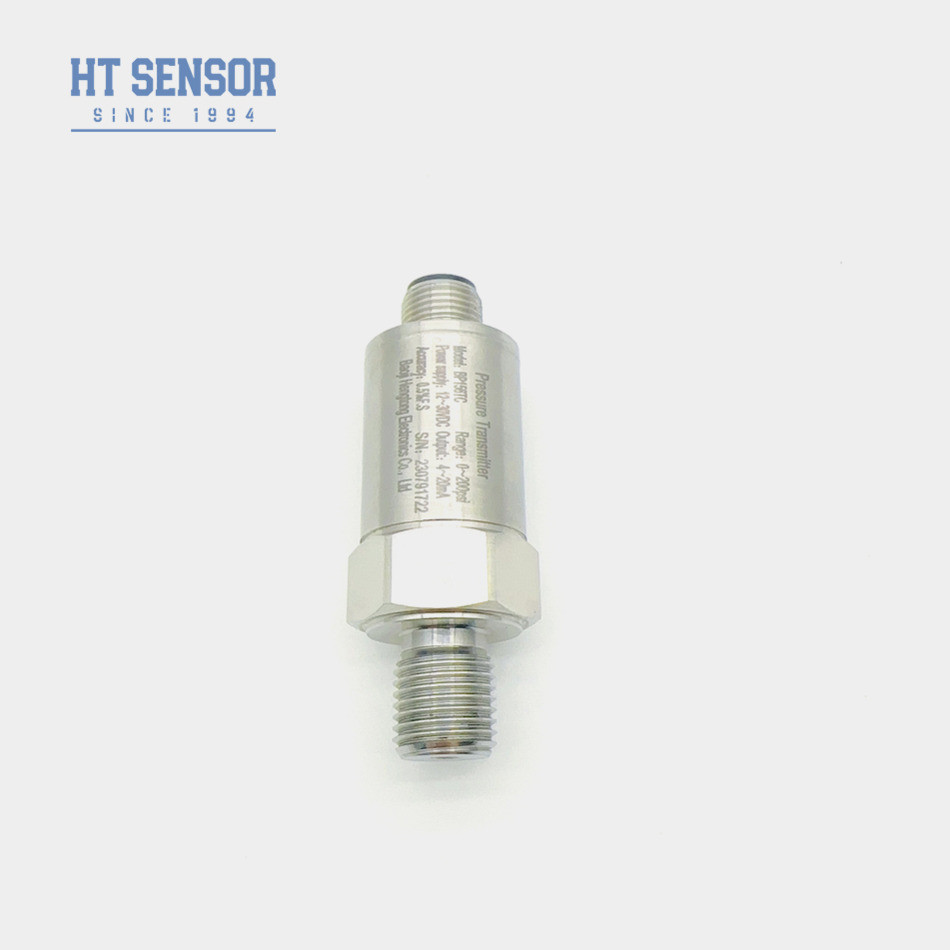

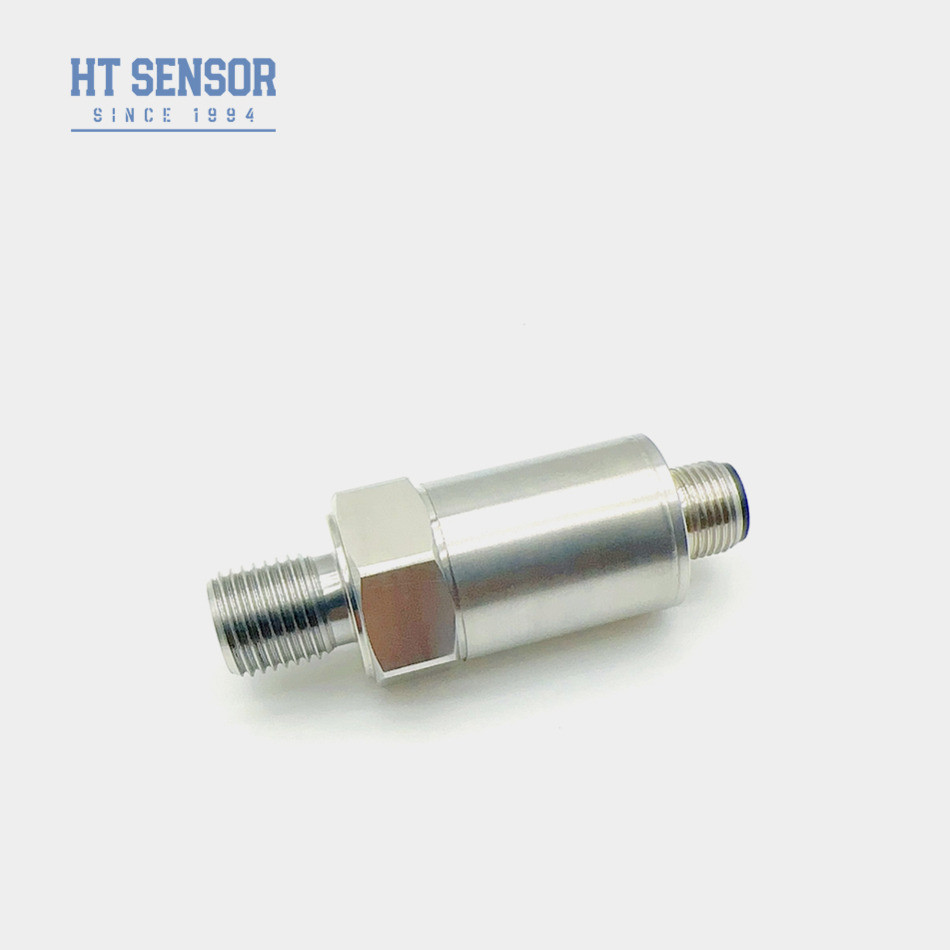

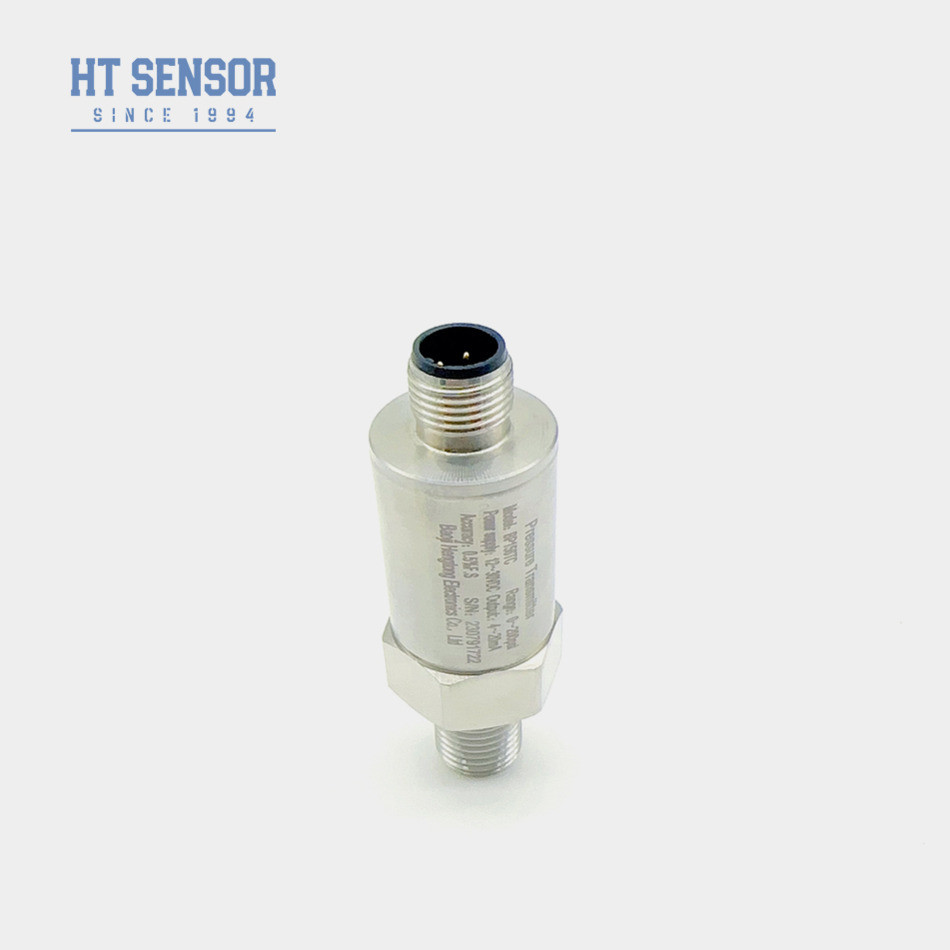

0.5-4.5VDC sygnał analogowy wyjściowy piezoresystywny czujnik ciśnienia przemysłowego
BP156 Czujnik ciśnienia przemysłowego
Wprowadzenie czujnika ciśnienia przemysłowego BP156:
Przekaźnik ciśnienia serii BP156 jest szeroko stosowany w przemyśle, takim jak produkcja, ropa naftowa i gazowa, przetwarzanie chemiczne i wiele innych.w połączeniu z wysokiej jakości komponentami, czyni go idealnym wyborem dla wymagających zastosowań.ten nadajnik konsekwentnie dostarcza dokładnych i niezawodnych wyników dla systemów kontroli i monitorowania procesów.
Cechy produktuz czujnikiem ciśnienia przemysłowego BP156:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2. Zero i pełna skala regulowana
3Wysoka precyzja.
Wnioskiz czujnikiem ciśnienia przemysłowego BP156:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry działania: | |
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ≤ 0,1% FS |
| Hysteresa | ≤ 0,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
4W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
5W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadkuProszę określić w kolejności.
| Przewodnik w zakresie zamówienia | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
