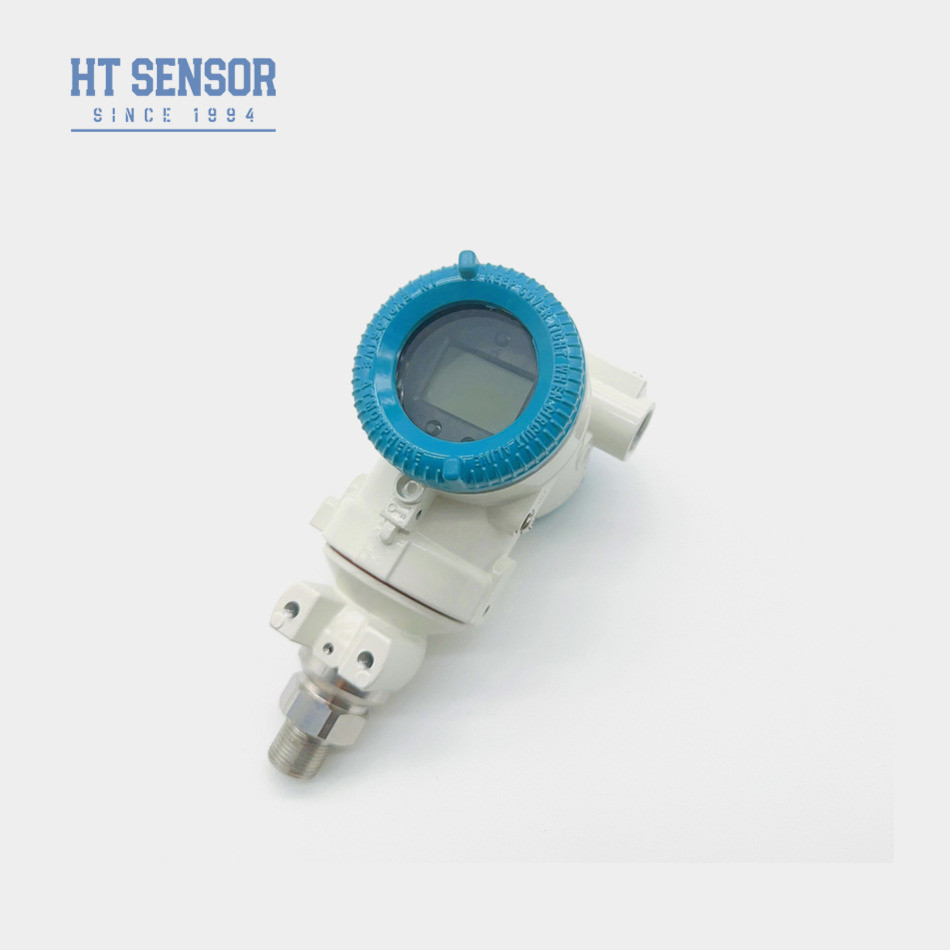

24VDC inteligentny cyfrowy przetwornik ciśnienia 4-20mA przetwornik ciśnienia z cyfrowym wyświetleniem
Product Details
| Model nr.: | BP93420-III | Zakres ciśnienia: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| Stopień dokładności: | 0.25% F.S. | zasilacz: | 12 ~ 36 V, standardowe 24 V |
| Typ sygnału wyjściowego: | Cyfrowe analogowe | Rodzaj ciśnienia: | Wskaźnik, ciśnienie bezwzględne, ciśnienie zamknięte |
| Typ struktury: | Inteligentny przetwornik ciśnienia | Środek pomiarowy: | Płyn, gaz, ropa naftowa |
| Materiał: | Zestaw odlewanego aluminium | Gwarancja: | 2 lata |
| Podkreślić |
Inteligentny cyfrowy przetwornik ciśnienia 24VDC,Przełącznik ciśnienia 4mA z cyfrowym wyświetlaczem,Przełącznik ciśnienia 20mA z cyfrowym wyświetlaczem |
||
Product Description
4-20mA 24VDC inteligentny nadajnik ciśnienia cyfrowy czujnik ciśnienia z wyświetlaczem

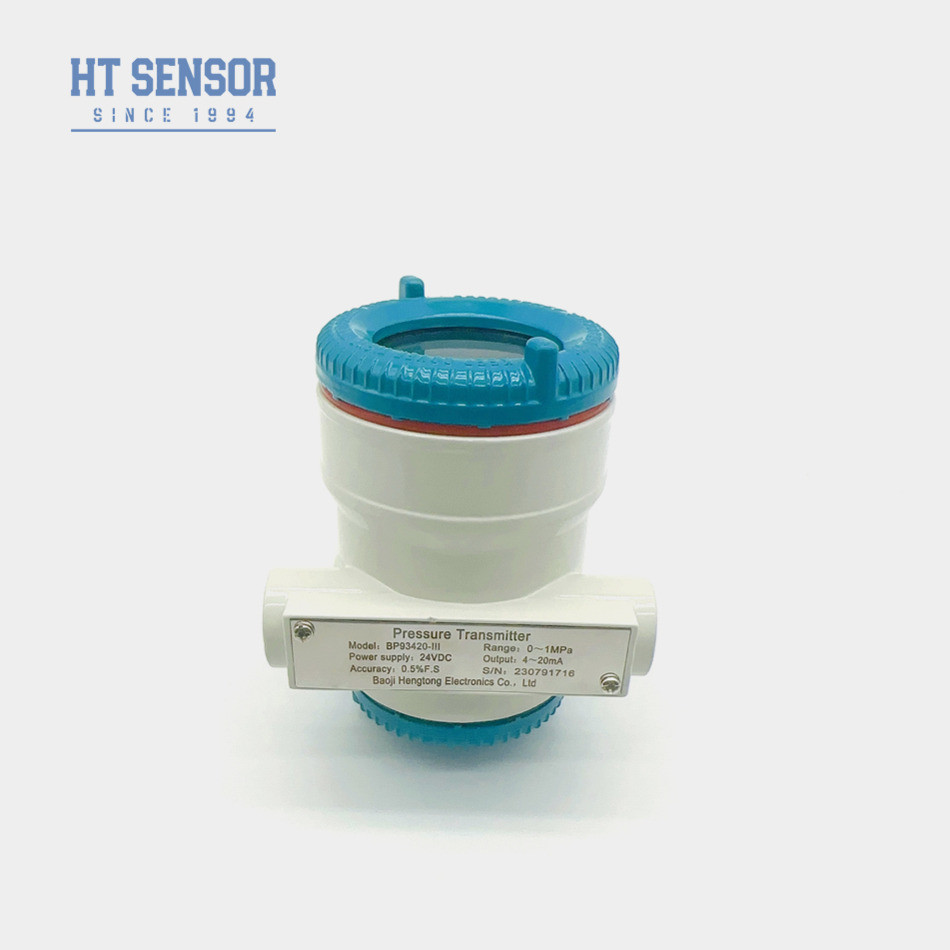

Inteligentny nadajnik ciśnienia BP93420-III
Wprowadzenie inteligentnego nadajnika ciśnienia:
Cyfrowy inteligentny nadajnik ciśnienia BP93420-III jest urządzeniem, które dokładnie mierzy ciśnienie płynów, gazów lub pary.Jest to wszechstronny nadajnik ciśnienia, który oferuje regulowane ustawienia zerowe i pełne, a także różnorodne opcje sygnału wyjściowego w celu zaspokojenia różnych potrzeb aplikacji. BP93420-III jest zaprojektowany w celu zapewnienia wysokiego poziomu dokładności i stabilności,zapewnienie niezawodnych i spójnych odczytów ciśnienia w czasieJest to wysoce konfigurowalny nadajnik ciśnienia, który może być skonfigurowany w celu spełnienia określonych wymagań dotyczących zasięgu, dokładności i sygnału wyjściowego.
Cechy produktuz inteligentnego nadajnika ciśnienia:
1. Szeroki zakres pomiarów
2. Różne formy sygnału wyjściowego
3. regulowany punkt zerowy i pełna skala
4Wysoka precyzja.
Wnioskiz inteligentnego nadajnika ciśnienia:
1- ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
2. pomiar i kontrola ciśnienia
3Przemysł ogólny
| Parametry wydajności inteligentnego nadajnika ciśnienia | |
| Zakres pomiaru | -100kPa...0kPa ~10kPa...100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ≤ ± 0,1% FS |
| Hysteresa | ≤ ± 0,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | Stop aluminium |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,2 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
Aby polecić najbardziej odpowiedni czujnik, proszę podać poniższe informacje.
1Temperatura robocza: -40~125 °C
2- Testy?
3Wyjście: 4-20mA, RS485 czy inne?
4Śruby: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, bezpośredni przewodnik?
6Ilość zamówienia: ?
