4-20mA 0,1% F.S. Inteligentny nadajnik ciśnienia cyfrowy czujniki ciśnienia z wyświetlaczem
Szczegóły produktu
| Model nr.: | BP93420-III | Zakres ciśnienia: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| Stopień dokładności: | 00,5% F.S. 0,25% F.S. | Władza: | 12-36 V prądu stałego |
| Produkcja: | Puszka 4-20 mA z HART | Waga: | ~1,2 kg |
| Rodzaj ciśnienia: | Wskaźnik, ciśnienie bezwzględne, ciśnienie zamknięte | Typ struktury: | Inteligentny przetwornik ciśnienia |
| Środek pomiarowy: | Płyn, gaz, ropa naftowa | Materiał: | Zestaw odlewanego aluminium |
| Podkreślić |
0.1% F.S. Inteligentny nadajnik ciśnienia,4-20mA inteligentny nadajnik ciśnienia,00 |
||
Opis produktu
4-20mA 0,1% F.S. Inteligentny nadajnik ciśnienia cyfrowy czujnik ciśnienia z wyświetlaczem

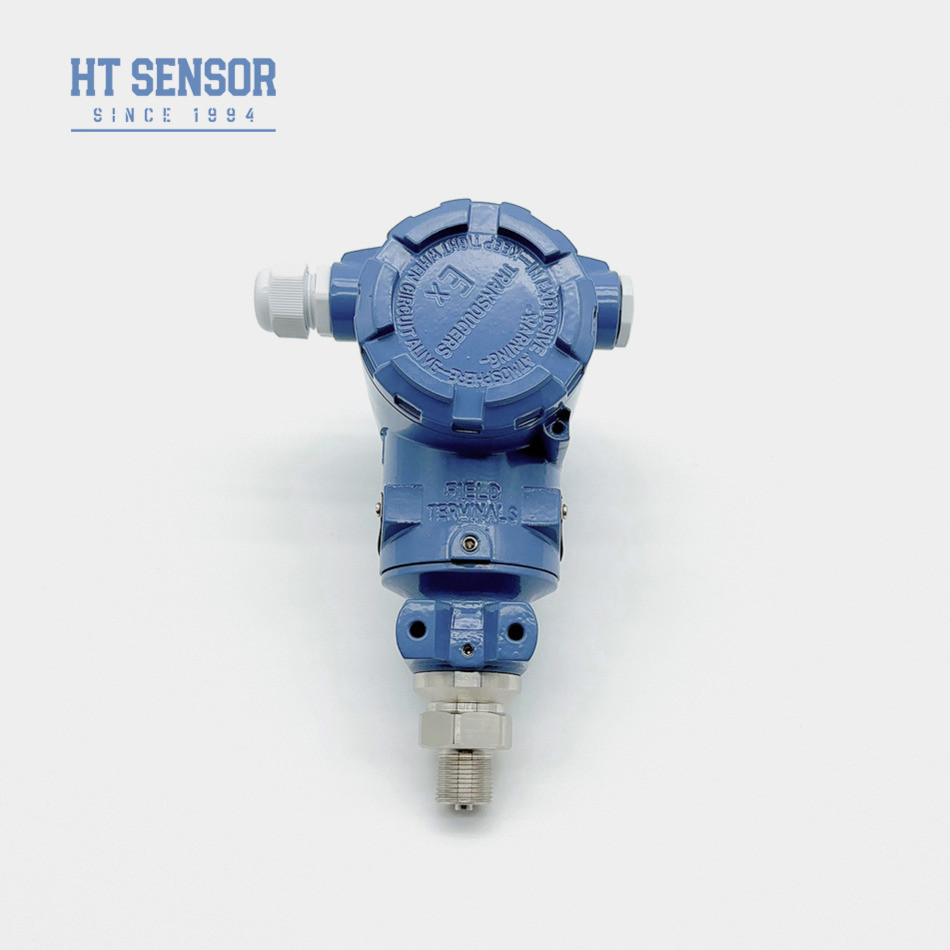

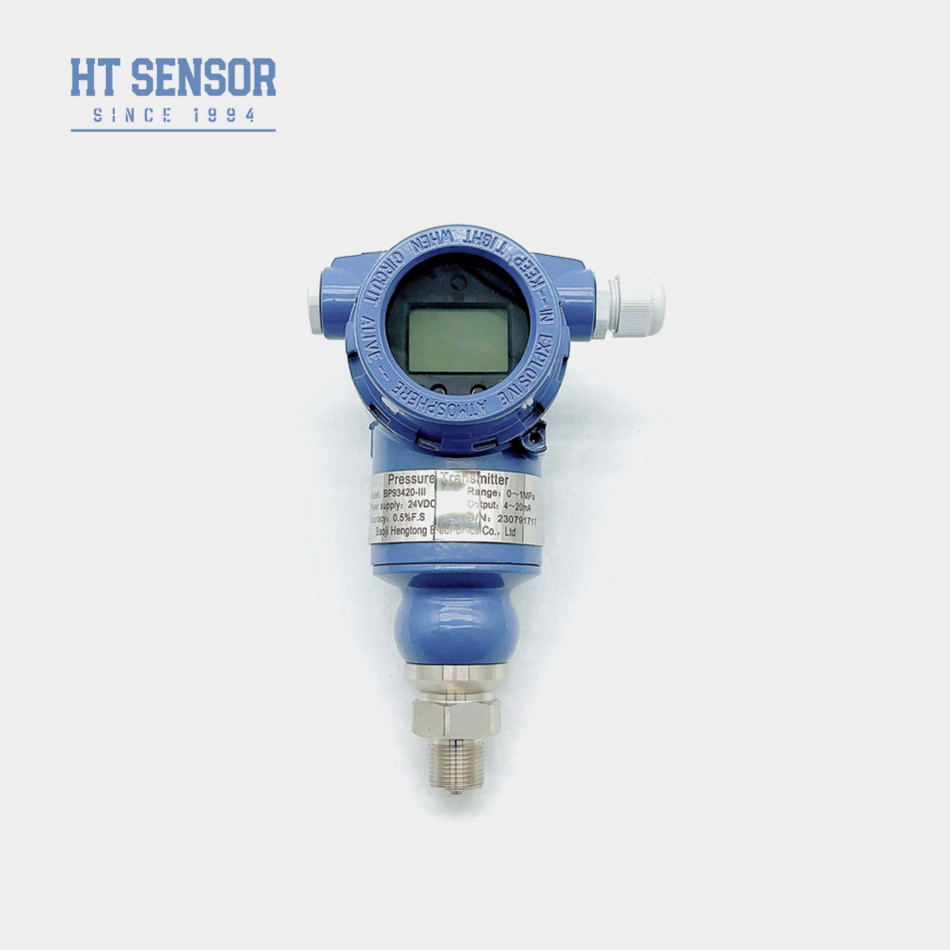

Inteligentny nadajnik ciśnienia BP93420-III
Wprowadzenie inteligentnego nadajnika ciśnienia:
Cyfrowy inteligentny nadajnik ciśnienia BP93420-III składa się z inteligentnego czujnika i inteligentnej płyty elektronicznej.obwód wykrywający diafragmę pomiarową, czujnik temperatury i obwód kompensacji temperatury itp. Inteligentna płyta obwodnicza składa się z sterownika mikrokomputera i obwodu peryferyjnego,uzupełnić konwersję sygnału ciśnienia na sygnał elektrycznyUżywane do pomiaru ciśnienia płynu, gazu lub pary.
Cechy produktuz inteligentnego nadajnika ciśnienia:
1. Szeroki zakres pomiarów
2. Różne formy sygnału wyjściowego
3. regulowany punkt zerowy i pełna skala
4Wysoka dokładność i stabilność
Wnioskiz inteligentnego nadajnika ciśnienia:
1- ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
2Pomiar i kontrola ciśnienia w trudnych środowiskach przemysłowych
| Parametry wydajności inteligentnego nadajnika ciśnienia | |
| Zakres pomiaru | -100kPa...0kPa ~10kPa...100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ≤ ± 0,1% FS |
| Hysteresa | ≤ ± 0,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | Stop aluminium |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,2 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
Aby polecić najbardziej odpowiedni czujnik, proszę podać poniższe informacje.
1Temperatura robocza: -40~125 °C
2- Testy?
3Wyjście: 4-20mA, RS485 czy inne?
4Śruby: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, bezpośredni przewodnik?
6Ilość zamówienia: ?
