BP93420IB Czujnik ciśnienia 4 20ma Przełącznik ciśnienia hydraulicznego -100kPa~100MPa Czujnik nadajnika ciśnienia
Szczegóły produktu
| Model nr.: | BP93420-IB | Władza: | 5VDC /24VDC |
|---|---|---|---|
| Stopień ochrony: | IP65 | Stabilność długoterminowa: | +-0,15% FS/rok (typowo) |
| Materiały mieszkaniowe: | 316L. lub 304SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Znak towarowy: | HT czujnik | Środek pomiarowy: | <i>air.</i> <b>powietrze.</b> <i>water oil</i> <b>olej wodny</b> |
| Stopień dokładności: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Zakres ciśnienia: | -100kpa~0a...100MPa |
| Podkreślić |
BP93420IB Czujnik ciśnienia 4 20ma,Czujnik ciśnienia 4 20ma 100MPa,Przetwornik ciśnienia hydraulicznego -100 kPa |
||
Opis produktu

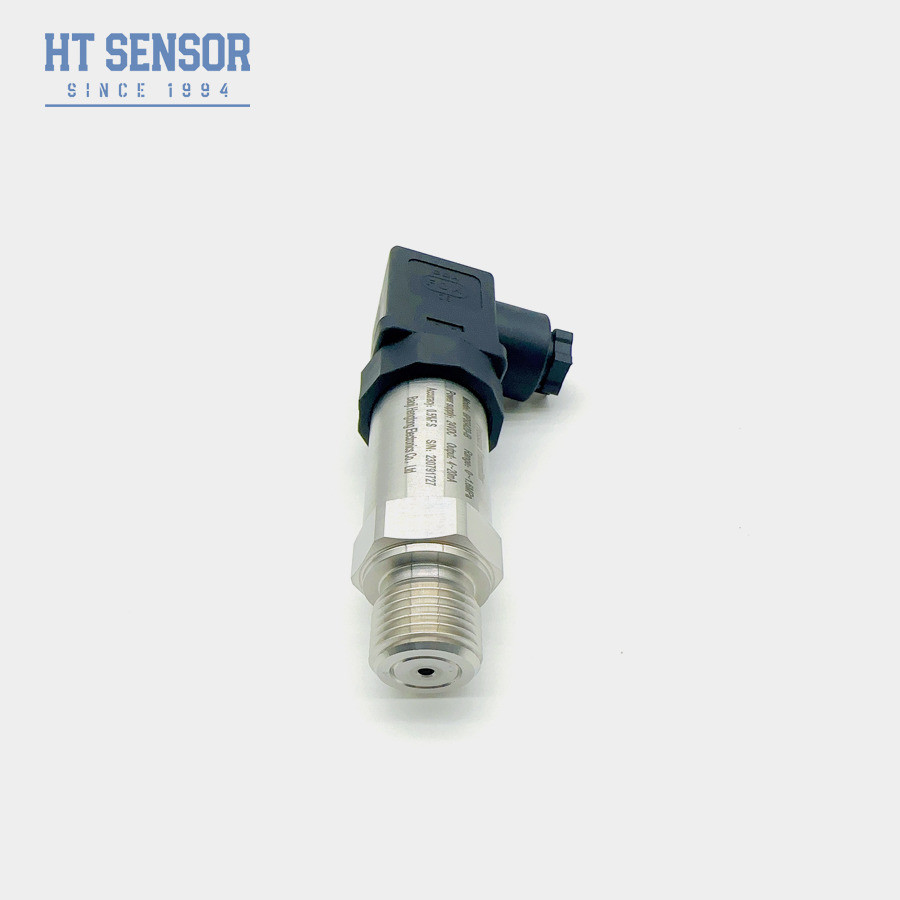

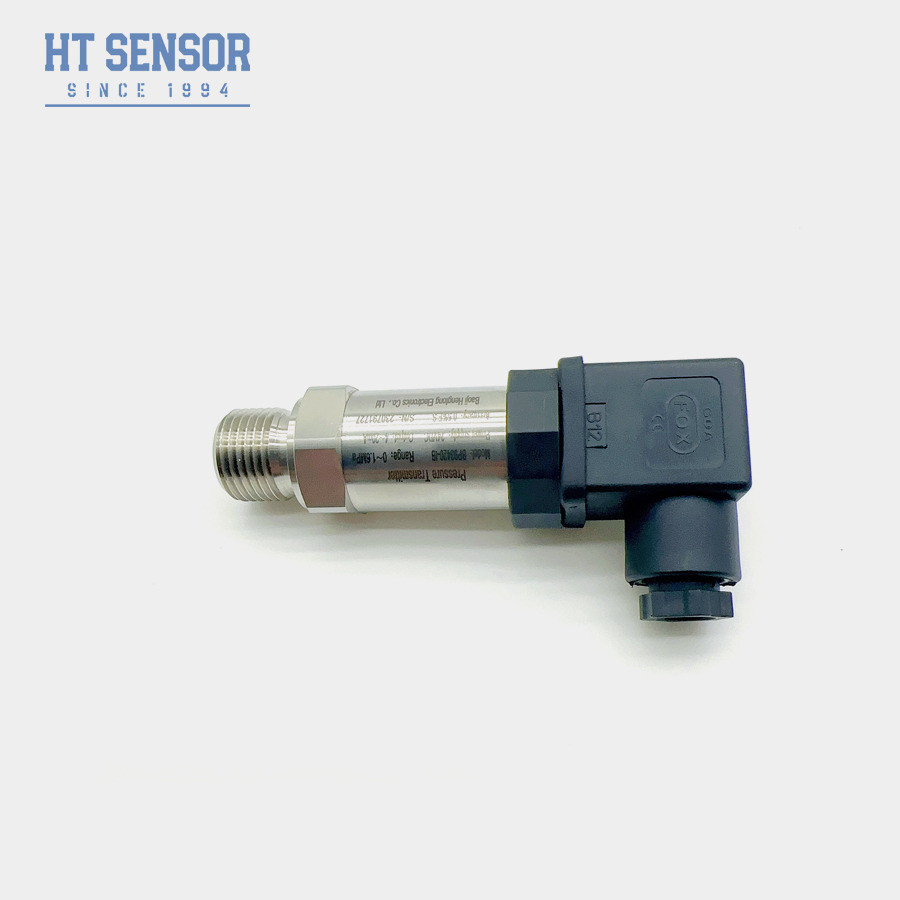

BP93420IB Czujnik nadajnika ciśnienia z zakresem pomiaru -100kPa~100MPa
BP93420IB Czujnik nadajnika ciśnienia
Wprowadzenie czujnika ciśnienia:
Czujnik nadajnika ciśnienia BP93420IB zawiera w sobie rdzeń oleju izolowanego z rozproszonego krzemu serii HT jako podstawowy element pomiaru sygnału.Te czujniki ciśnienia z rozproszonego krzemu są specjalnie zaprojektowane w celu dostarczania precyzyjnych i spójnych pomiarów dla krytycznych procesówZ wyjątkową dokładnością i stabilnością ten czujnik ciśnienia z difusowego krzemu nadaje się do szerokiego zakresu zastosowań przemysłowych,zapewniając niezawodną wydajność i zapewnienie optymalnej kontroli procesu.
| Parametry wydajności czujnika nadajnika ciśnienia | |
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,15 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Cechy produktuz czujnikiem nadajnika ciśnienia:
- Przekaźnik ciśnienia posiada szeroki zakres pomiarów, trwałą konstrukcję ze stali nierdzewnej oraz różne opcje interfejsu ciśnienia, aby uwzględnić różne potrzeby aplikacji.
- Jego kompaktowa i lekka konstrukcja pozwala na łatwą instalację i integrację w środowiskach ograniczonych przestrzenią.
- Dzięki wysokiej precyzji i całkowicie stalowej konstrukcji ten nadajnik ciśnienia zapewnia dokładne i niezawodne pomiary ciśnienia.
- Ponadto oferuje możliwość dodania głowicy wyświetlacza LED lub LCD dla wygodnego monitorowania i wyświetlania ciśnienia na miejscu.
Wnioskiz czujnikiem nadajnika ciśnienia:
- Ten nadajnik ciśnienia jest specjalnie zaprojektowany do dokładnego pomiaru gazów i płynów nieżrących, wykorzystując materiał ze stali nierdzewnej 316L dla zwiększonej trwałości i niezawodności.
- Jest szeroko stosowany w przemyśle morskim i lotniczym, gdzie dokładne pomiary ciśnienia mają kluczowe znaczenie dla bezpieczeństwa i wydajności.
- Oprócz przemysłu morskiego i lotniczego nadajnik ciśnienia jest szeroko stosowany w różnych procesach przemysłowych, w tym w gazach naftowych, chemicznych, metalurgicznych, wytwarzaniu energii i hydrologii.
- Jest również powszechnie stosowany w systemach sterowania hydraulicznego i pneumatycznego, zapewniając dokładne wykrywanie ciśnienia w celu efektywnego działania systemu.
| Wskazówki zamówienia czujnika nadajnika ciśnienia |
1Przy wyborze produktu upewnij się, że medium badane jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
3W przypadku zamówienia z głowicą ekranu LCD lub LED nadajnika zasilanie nadajnika nie powinno być mniejsze niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6W przypadku braku specjalnych instrukcji nie można używać kabla ani materiału polietylenowego.Jeśli potrzebujesz innego materiału kabla, proszę określić w formularzu zamówienia.
7W przypadku silnych wibracji, natychmiastowej siły uderzenia, silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych i innych specjalnych wymagań, proszę poinformować naszą firmę i wskazać w zamówieniu.
| Przewodnik zamówienia czujnika nadajnika ciśnienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A:Nasze produkty mają ograniczoną gwarancję od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
