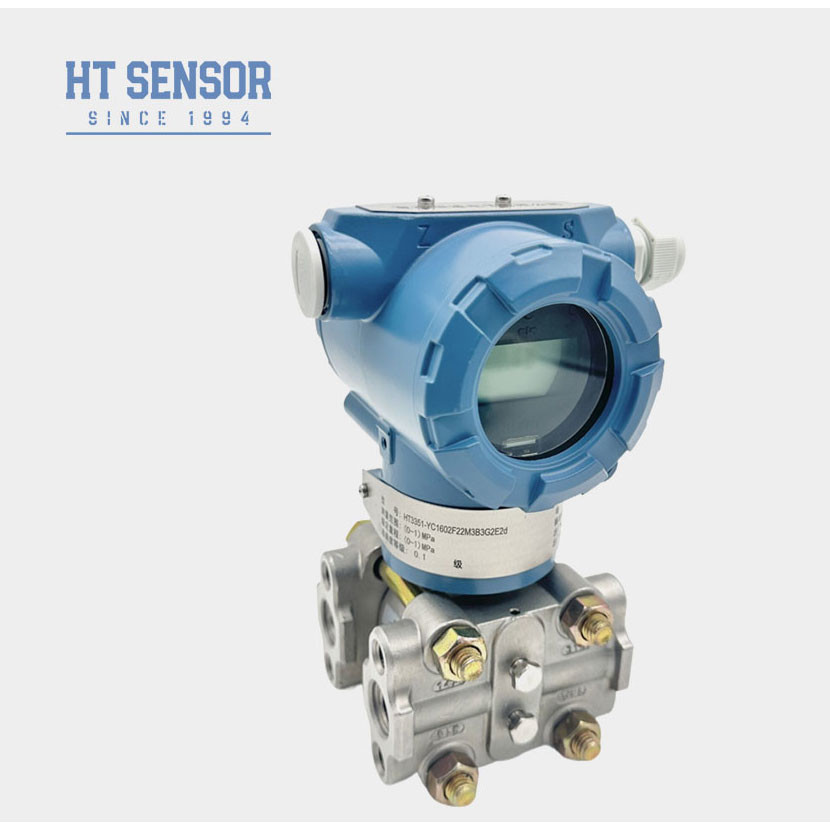

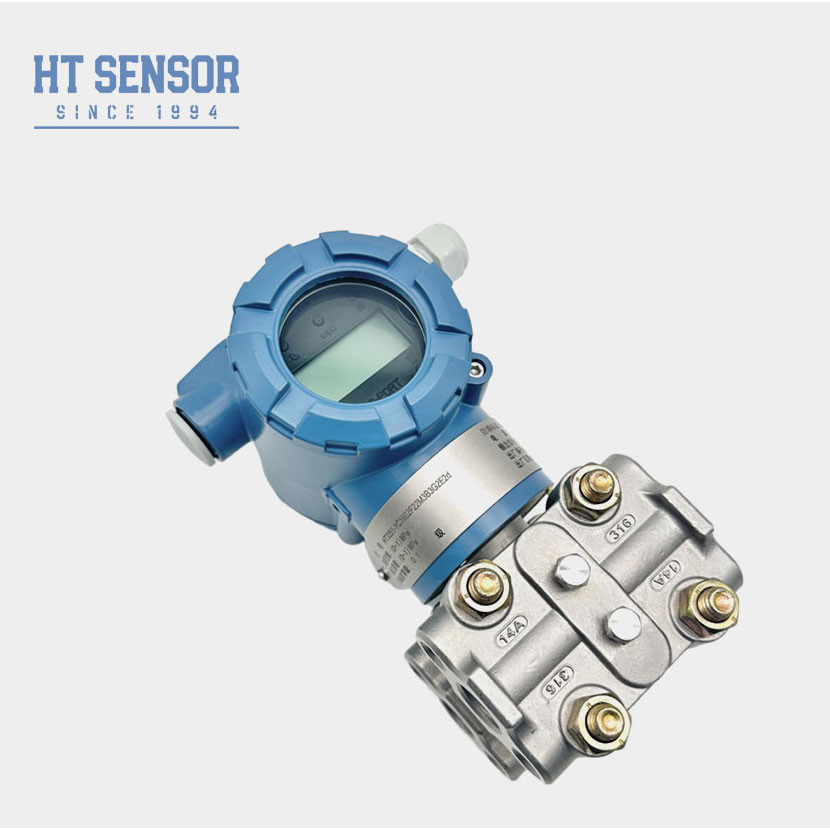

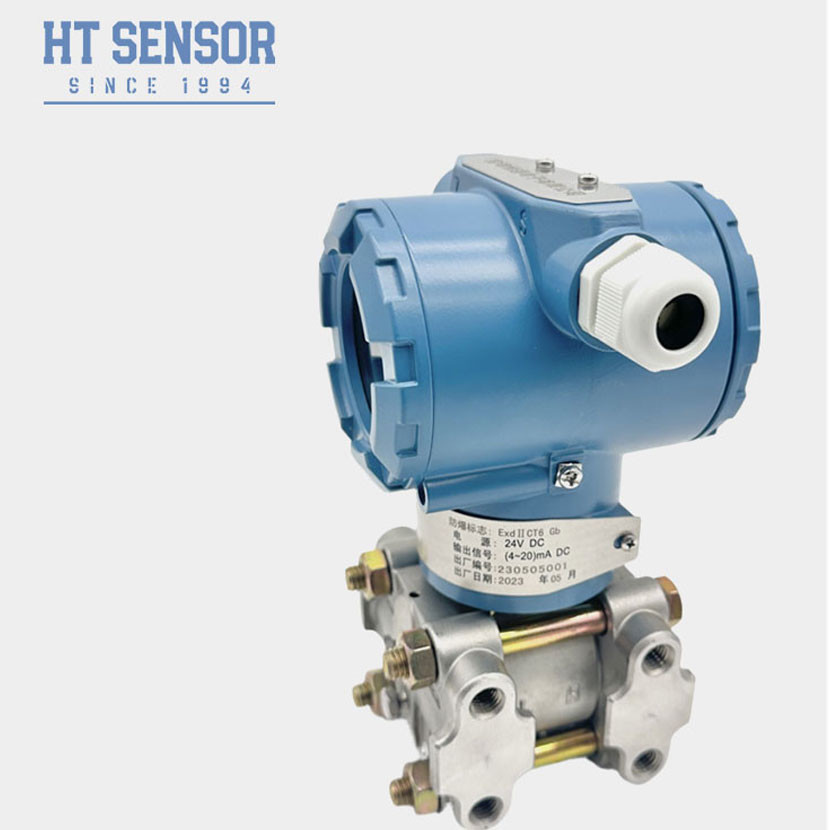

24VDC Wskaźnik ciśnienia różniczkowego nadajnik czujnik ciśnienia poziomu różniczkowego pojemnego
Product Details
| Model nr.: | BPHT3351 | Zasilanie: | 15~45VDC |
|---|---|---|---|
| Waga: | 3,6 kg | Stabilność: | +-0,2% F.S./Rok |
| Rodzaj ciśnienia: | Różnica ciśnień | Specyfikacja: | 500Pa~200kpa |
| Pochodzenie: | Chiny | Rodzaj: | Pojemnościowy przetwornik różnicy ciśnień |
| Środek pomiarowy: | Gaz | Stopień dokładności: | 00,075% |
| Ocena IP: | IP65 | ||
| Podkreślić |
Przekaźnik wskaźnika ciśnienia różnicowego 45VDC,Wskaźnik ciśnienia różniczkowego nadajnik pojemny,45VDC Capacitive Differential Pressure Sensor |
||
Product Description
Wprowadzenie pojemnościowego nadajnika ciśnienia różniczkowego:
BPHT3351 Przekaźnik ciśnienia rozmiarowego pojemnościowegoczujnik, ciśnienie lub ciśnienie różniczkowe spowoduje zmianę wartości pojemności czujnika, generowanego sygnału analogowego po konwersji AD, w sygnał cyfrowy przesyłany do mikroprocesora,po obliczeniu i przetwarzaniu przez mikroprocesor sygnał cyfrowy, po przekształceniu DA w obwód sterowania prądem, przekształcony w sygnał wyjściowy prądu analogowego o mocy 4 ~ 20 mA.
Cechy produktuo pojemnościowym nadajniku ciśnienia różnicowego:
1.Nadajnik przyjmuje konstrukcję konstrukcyjną ze stali nierdzewnej, kompaktową strukturę i łatwą instalację.
2Po ścisłej kompensacji temperatury i przesiewaniu starzenia, aby zapewnić stabilną i niezawodną wydajność.
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.
Wnioskio pojemnościowym nadajniku ciśnienia różnicowego:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energia i hydrologia.
2. Stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemika, metalurgia, wytwarzanie energii i hydrologia.
3Pomiar ciśnienia w rurociągach i komorach piecowych.
Zakres:
| Produkcja | Wyjście analogowe: dwa przewody 4-20mADC |
| Wyjście cyfrowe: dwa przewody 4-20mADC i nakładający się na siebie zmienny sygnał cyfrowy zgodnie z HART | |
| Zasilanie | napięcie zasilania 12,5-45VDC |
| Dopuszczalne obciążenie | Maksymalny rezystor obciążenia Rmax w pętli określony przez napięcie zasilania, patrz rysunek poniżej. |
| Odległość komunikacji | Maksymalnie 1,5 km, komunikacja wieloadresowa może połączyć 15 inteligentnych nadajników. |
| Wyświetlacz | 4 cyfrowy wyświetlacz, 5 cyfrowy wyświetlacz LCD, typ wskaźnika. |
| Nieprzepuszczalne | ExiaIICT5; typ przeciwwybuchowy |
| Zerowe przesunięcie | Można przenieść pozytywny lub ujemny transfer, ale nie można przekroczyć maksymalnej wartości |
| Temperatura | Temperatura otoczenia -40-85°C(Kiedy wybierz LCD: -20-70°C) |
| Średnia temperatura | -40 ≈ 104°C |
| Ciśnienie statyczne i nadciśnienie jednostronne | 3.45KPa ((ciśnienie bezwzględne) ¥31.2MPa ((ciśnienie gabarytowe) |
| Względna wilgotność | 5~98%RH |
| Czas rozpoczęcia | Mniej niż 5 sekund. |
| Zmiana zdolności | Nieprzekraczające 0,16 cm3 |
| Ustawienie wilgotności | 0.20 ¢ 25 sekundy |
| Nieprawidłowość alarmująca | W przypadku wystąpienia awarii, automatyzacja funkcja diagnostyczna będzie wyjść 3,9 lub 21,0mA |
| Ochrona konfiguracji | Aby uniknąć danych są modyfikowane losowo, można wykorzystać oprogramowanie lub zabezpieczyć przełącznik zamknąć dane zapisu |
Zasada działaniao pojemnościowym nadajniku ciśnienia różnicowego:
Jak wskazano w zasadzie działania, ciśnienie zewnętrzne lub ciśnienie różniczkowe spowoduje pewne zmiany wartości pojemności czujnika.Zmienia się w sygnał częstotliwości., który jest wysyłany do mikroprocesora.
obliczenia przez mikroprocesor, sygnał sterowania prądem zostanie wysłany do bieżącego obwodu sterowania, przekształcony w analogowy prąd 4-20mA
Tymczasem mikroprocesor jest odpowiedzialny za działania interaktywne i inne działania (wyświetlacz i ustawienia).Port komunikacyjny używany do komunikacji cyfrowej potrzebuje specjalnego portu naszej firmyModuł HART wykonuje komunikację z nadajnikiem.
Sposoby pomiaruo pojemnościowym nadajniku ciśnienia różnicowego:
Pomiar poziomu płynu:
Przy pomiarze przepływu płynu, węzły ciśnieniowe powinny być przebite po stronie przewodu procesowego, aby uniknąć osadów odpadów.nadajnik powinien być zamontowany obok lub pod kranami ciśnieniowymi, aby zapobiec wyładowaniu bąbelków powietrza do przewodu procesowego.
FQA:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
