| Miejsce pochodzenia: | Baoji, Chiny |
|---|---|
| Nazwa handlowa: | HT sensor |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BP157 |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowy pakiet eksportowy |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Model nr.: | BP157 | Temperatura kompensacji: | -10 ~ 100 ℃ |
|---|---|---|---|
| Materiał obudowy: | 304 SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Pochodzenie: | Baoji, Chiny | Rodzaj: | Czujnik ceramiczny |
| Środek pomiarowy: | gaz lub ciecz | Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa |
| Cechowanie: | ExiaIICT6 | ||
| Podkreślić: | Trzyprzewodowy czujnik ciśnienia przemysłowego 0,5 VDC,Czujnik ciśnienia przemysłowego 4 |
||

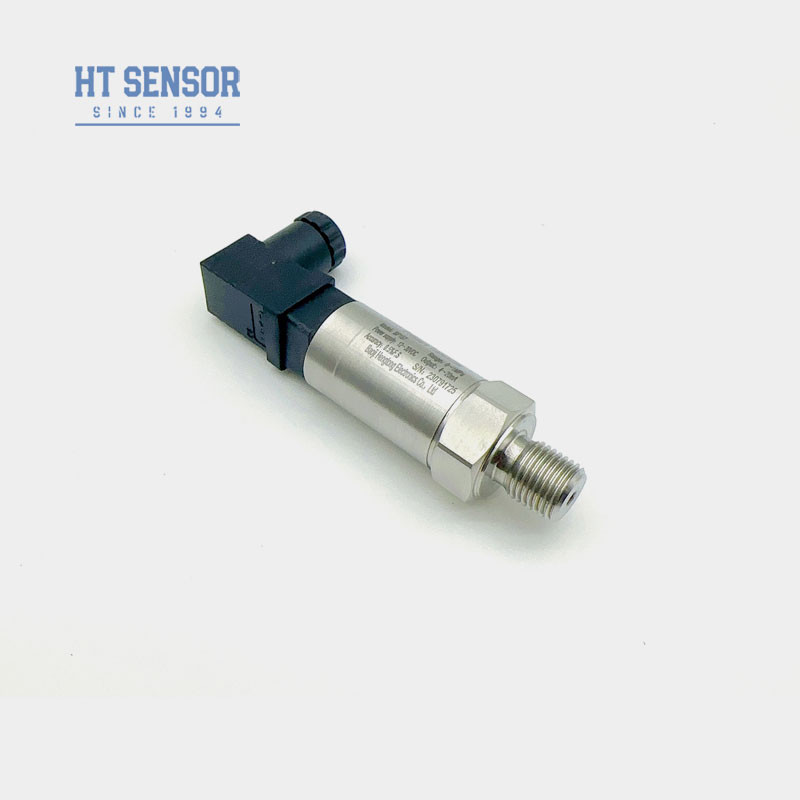

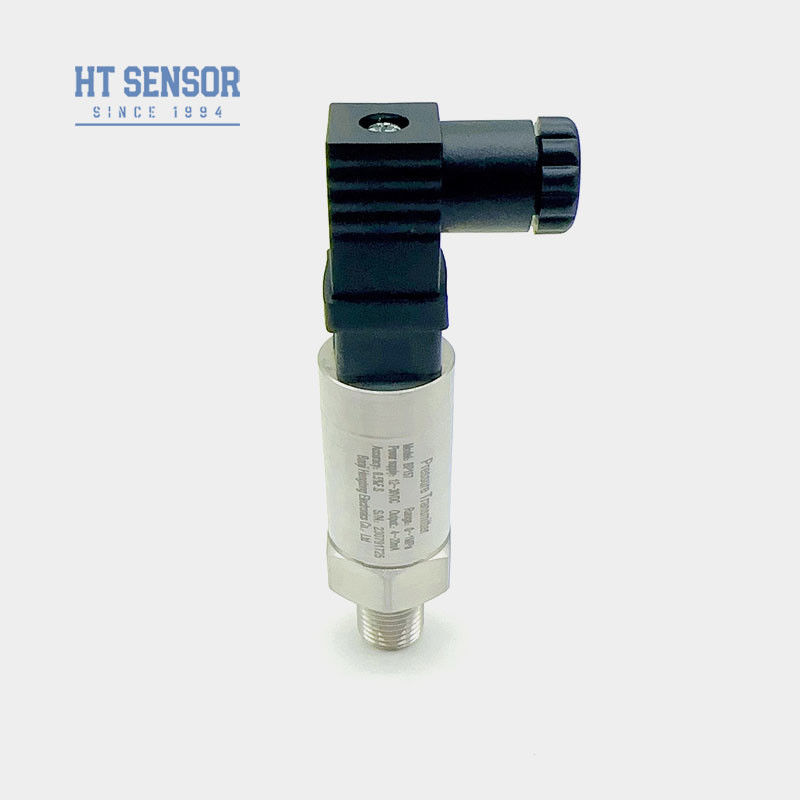

Przekaźnik ciśnienia BP157TC
Wprowadzenie przemysłowego czujnika ciśnienia:
BP157TCCzujniki nadajników ciśnienia są ekonomicznymi produktami przeznaczonymi do pomiarów ciśnienia przemysłowego i cywilnego o dużej objętości i niskich kosztach.o pojemności nieprzekraczającej 10 W, proces spawania laserowego i pakowania obudowy ze stali nierdzewnej, wbudowany układ przeciwfrekwencyjny i przeciwdziałający zakłóceniom elektromagnetycznym, o wysokiej precyzji, dużej niezawodności, małych rozmiarach,odporność drgańTa seria produktów oferuje różnorodność nici montażowej i połączenia elektrycznego dla klientów do wyboru.
Charakterystyka produktuczujnik ciśnienia przemysłowego:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Struktura ze stali nierdzewnej o klasie ochrony IP65
3. Zero i pełna skala regulowana
4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
Zastosowanieczujnik ciśnienia przemysłowego:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
Parametry wydajnościczujnik ciśnienia przemysłowego:
| Zakres pomiaru | 0kPa ~ 10kPa...10MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Exia IICT6 |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Wskazówki zamówienia czujnika ciśnienia:
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5Bez pierścienia, pełna konstrukcja.
6W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
Przewodnik zamówienia:
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5TC | Wtyczka Packarda | 6TC | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7TC | Mini złącze Hirschmanna | 8TC | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
P: Jak długo będziesz mi odpowiadał?
Odpowiedź: Skontaktujemy się z Państwem jak najszybciej, ale w ciągu 12 godzin
P: Mogę dostać próbki?
A: Tak, zamówienie próbki jest dostępne do kontroli jakości i testowania rynku.
P: Jak szybko możecie zorganizować produkcję?
A: Po otrzymaniu potwierdzenia produktu i otrzymaniu płatności zaliczkowej, produkcja rozpocznie się natychmiast.
P: Jaki jest czas dostawy?
A: Zwykle zajmuje około 3-5 dni roboczych dla małego zamówienia i 10-15 dni dla dużego zamówienia.
P: Jakie masz certyfikaty?
Odpowiedź: ISO9000, CE, certyfikacja przeciwwybuchowa, gotowość RoH.
P: Czy mogę odwiedzić waszą fabrykę?
A: Witamy! Leć do lotniska Xian Yang.
P: Jakie są warunki gwarancji?
O: Oferujemy 18 miesięcy gwarancji.
P: Czy możecie zapewnić usługi OEM i dostosowane?
A: Tak, OEM i ODM są dostępne, mamy profesjonalny dział badań i rozwoju, który może zapewnić profesjonalne rozwiązania dla Ciebie.
