1-5V czujnik ciśnienia piezoresystywnego wyjście sygnału czujnik ciśnienia krzemowego rozproszonego
Product Details
| Model nr.: | BP93420-IB | Władza: | 5VDC /12-36VDC |
|---|---|---|---|
| Nitka: | G1/2, M20*1.5, 1/2NPT | Stabilność długoterminowa: | +-0,2% F.S./Rok ((Typowy) |
| Materiał obudowy: | 316L lub 304SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Środek pomiarowy: | <i>Liquid air.</i> <b>Płynne powietrze.</b> <i>water oil</i> <b>olej wodny</b> | Stopień dokładności: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> |
| Zakres ciśnienia: | 0 kpa ~ 5 kpa... 100 MPa | Sygnał wyjściowy: | 4-20mA lub RS485 Modobus |
| Podkreślić |
5V czujnik ciśnienia piezoresystywnego,Wyjście sygnału czujnika ciśnienia piezoresystywnego,5V czujnik ciśnienia krzemu rozproszonego |
||
Product Description

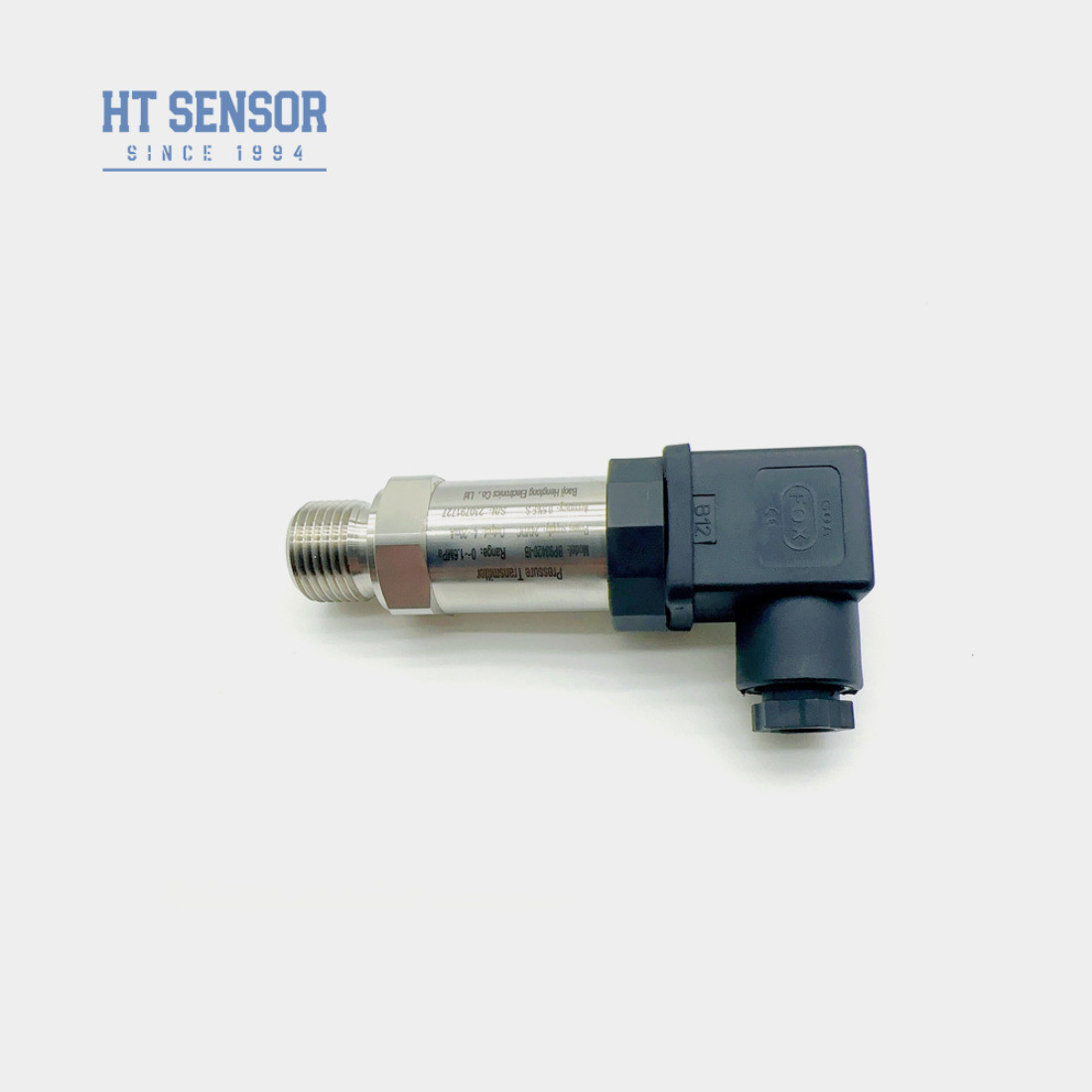

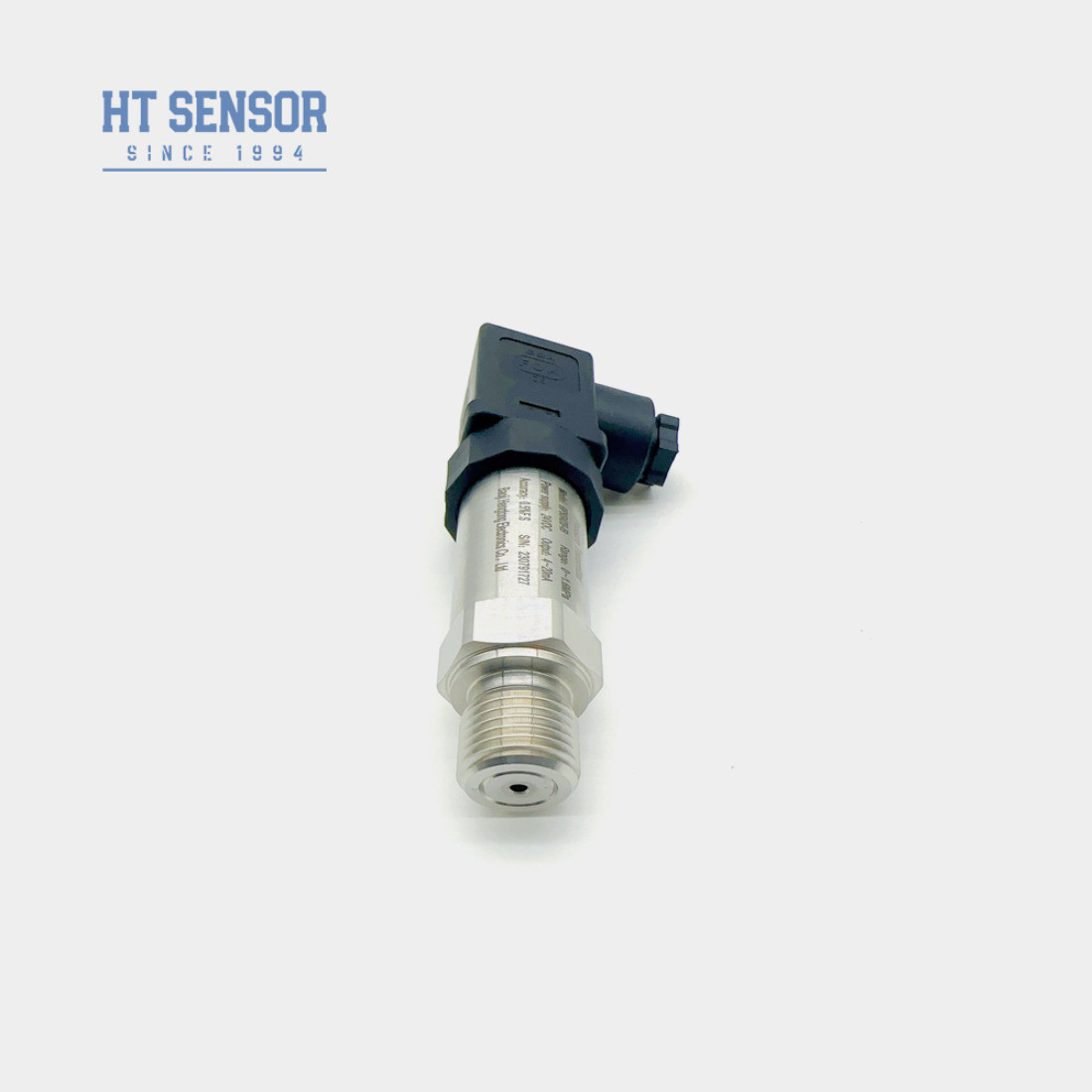

HT Sensor BP93420-IB 1-5V Wyjście sygnału Diffused Silicon Pressure transmitter Sensor
BP93420IB Czujnik nadajnika ciśnienia
Wprowadzenie czujnika ciśnienia:
Czujnik ciśnienia BP93420IB jest zastosowaniem zasady efektu piezoresycyjnego, wykorzystaniem zintegrowanej technologii poprzez dyfuzję dopingową,wzdłuż charakterystyki kierunku kryształu na blacie z krzemu jednokrystalicznego, wykonane z materiałów odpornych na naprężenie, tworzą mostek z wykorzystaniem elastycznych właściwości mechanicznych materiałów krzemowych, anizotropowego mikromanizacji wszystkich materiałów krzemowych,zestawu czujnych sił i czujników konwersji mocy w jednym z czujników difusowego krzemu.
Czujniki ciśnienia z rozproszonego krzemu stosowane są głównie w systemach sterowania procesami, instrumentach kalibracji ciśnienia, systemach hydraulicznych, instrumentach biomedycznych, systemach hydraulicznych i zaworach,pomiar poziomu, urządzeń chłodniczych i sterowania klimatyzacją i innych gałęzi przemysłu, można powiedzieć, że wszystkie gałęzie przemysłu o wysokich wymaganiach automatyzacyjnych mogą używać czujników ciśnienia z difusowanego krzemu.
Parametry działania czujnika nadajnika ciśnienia:
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,15 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Cechy produktuz czujnikiem nadajnika ciśnienia:
- 1.W efekcie piezorezystywnym tego rezystora siłowego w chipach krzemowych nie ma martwej strefy w niskim zakresie w pobliżu punktu zerowego, a zakres czujnika ciśnienia może być tak mały, jak kilka Kpa.
- 2.Wysoka wrażliwość wyjściowa
- 3.Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
- 4.Czip przyjmuje zintegrowany proces i nie ma części przesyłowych, jest niewielkiego rozmiaru i lekkiej wagi
Wnioskiz czujnikiem nadajnika ciśnienia:
- 1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
- 2. Stosowane w przemyśle morskim i lotniczym
- 3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
- 4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Wskazówki zamówienia czujnika nadajnika ciśnienia |
W przypadku wyboru nad zakres lub w dół zakres, amplituda jest kontrolowana w zakresie ± 30% FS.
■ Tryb ciśnienia jest podzielony na ciśnienie pomiarowe, ciśnienie bezwzględne i ciśnienie uszczelniające, zgodnie z potrzebą racjonalnego wyboru.
■ potwierdzenie maksymalnego przeciążenia układu, maksymalne przeciążenie układu powinno być mniejsze niż granica ochrony przed przeciążeniem czujnika,w przeciwnym razie wpłynie to na żywotność produktu, a nawet uszkodzić produkt.
■ Nie dotykaj membrany żadnym twardym przedmiotem, w przeciwnym razie może ona pęknąć.■ Materiał i proces produkcji rdzenia ciśnienia ujemnego różnią się od rdzenia ciśnienia dodatniego, a rdzeń ciśnienia ujemnego nie może być zastąpiony rdzeniem ciśnienia miernika.
■ Przed instalacją należy dokładnie sprawdzić instrukcję obsługi, aby uniknąć uszkodzenia produktu w wyniku nieprawidłowego montażu.
■ Niewłaściwe stosowanie może powodować niebezpieczeństwo i obrażenia ciała.
■ Wyciągnij rdzeń z powłoki, nie wyciągaj drutu i nogi rury.
| Przewodnik zamówienia czujnika nadajnika ciśnienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
