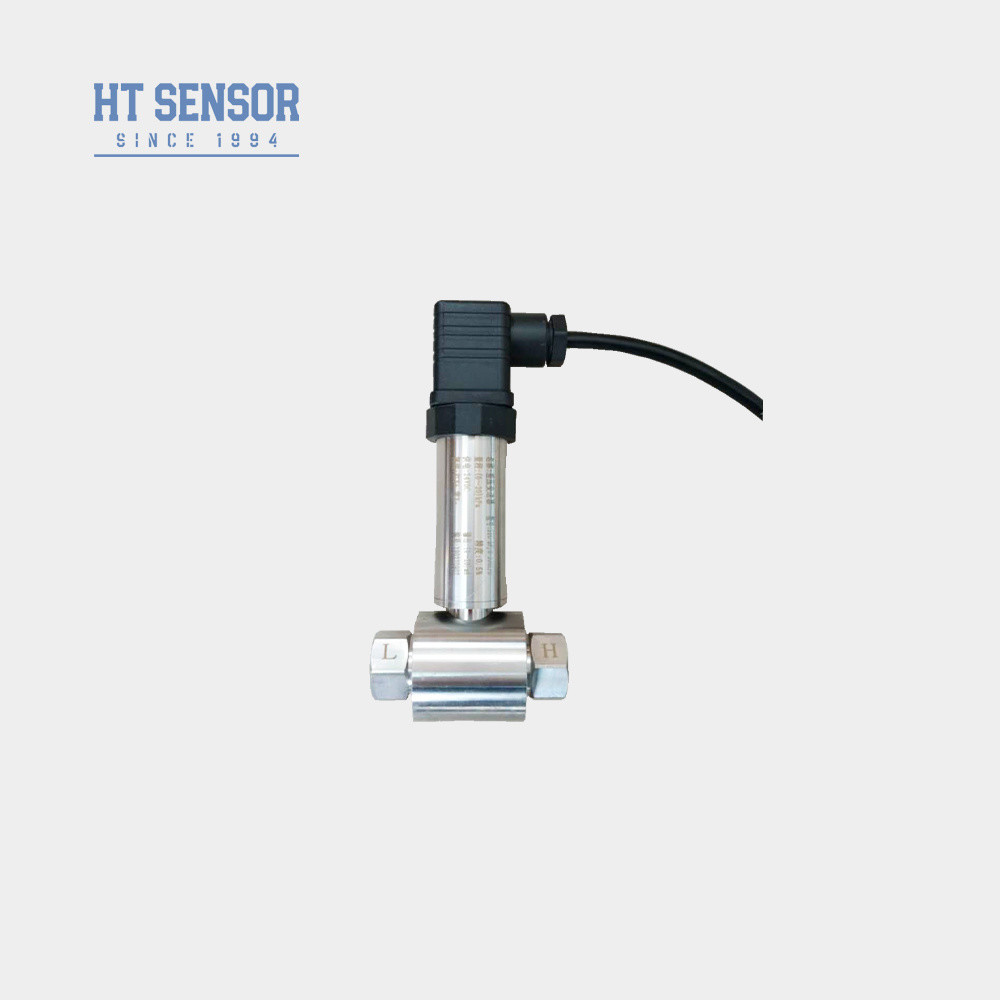

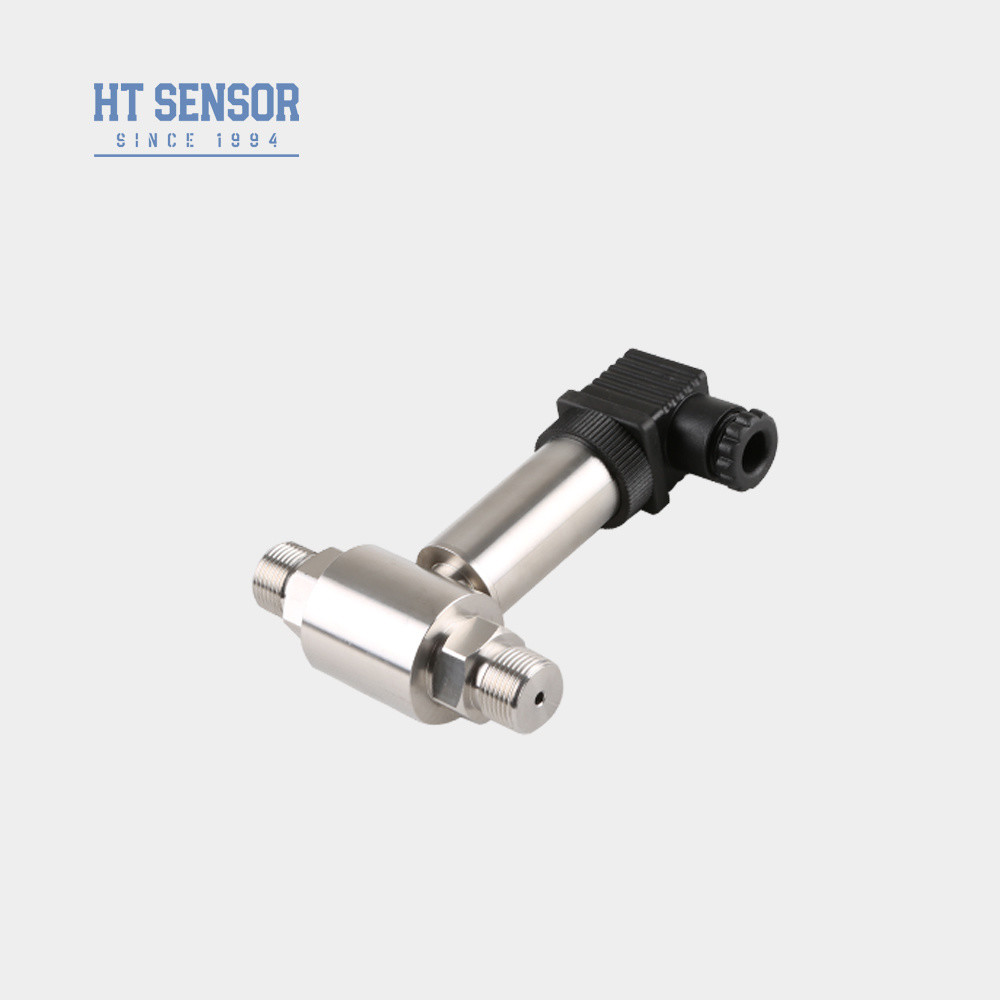

BP93420D-II Przetwornik ciśnienia różnicowego z DIN do testu cieczy Czujnik poziomu różnicowego
Product Details
| modelka: | BP93420D-II | Zakres: | 0-10kpa~2MPa |
|---|---|---|---|
| Władza: | 24 V prądu stałego (12-32 V prądu stałego) | Produkcja: | 4-20 mA 0-10 V I tak dalej |
| Materiał: | Stal nierdzewna | Nitka: | Mężczyzna i kobieta G1/4 m20*1,5 i tak dalej |
| Rodzaj ciśnienia: | Czujnik ciśnienia różniczkowego | Klasa ochrony: | IP65 |
| Temperatura pracy: | 0-60°C | Złącze: | Wielki DIN lub OEM |
| Podkreślić |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II Przetwornik ciśnienia różnicowego z DIN do testu cieczy Czujnik poziomu różnicowego
BP93420DII DRóżnicowy PCiśnieniePrzetwornik
Wprowadzenie do czujnika przetwornika ciśnienia różnicowego:
BP93420DII to przetwornik ciśnienia różnicowego wyposażony w dyfuzyjny krzemowy czujnik piezorezystancyjny, posiadający podwójne porty ciśnieniowe do podłączenia do rurociągów lub przewodów impulsowych. Urządzenie to jest przeznaczone do pomiaru różnic ciśnień w mediach gazowych i ciekłych, zdolne do obsługi nadciśnienia, próżni i warunków bliskich statycznym.
Czujnik wykorzystuje stały ceramiczny element pomiarowy, który odkształca się pod wpływem przyłożonego ciśnienia, a wynikające z tego naprężenie powoduje proporcjonalną zmianę rezystancji. Sygnał ten jest przetwarzany przez zintegrowany konwerter elektroniczny w obudowie, który generuje znormalizowany sygnał 0–10 V lub 4–20 mA.
Instalację ułatwiają połączenia gwintowane, dzięki czemu przetwornik nadaje się do różnorodnych zastosowań przemysłowych i sanitarnych. Typowe przypadki użycia obejmują monitorowanie różnic ciśnień w systemach grzewczych (pomiędzy przewodami zasilającymi i powrotnymi), a także sterowanie filtrami, wentylatorami i sprężarkami.
Cechy produktuczujnika przetwornika ciśnienia różnicowego:
- Przetwornik charakteryzuje się konstrukcją ze stali nierdzewnej, dzięki czemu jest kompaktowy i łatwy w instalacji
- Przechodzi rygorystyczną kompensację temperatury i selekcję starzeniową, zapewniając stabilne i niezawodne działanie
- Interfejs elektryczny można wybrać jako opcję wtykową lub bezpośredniego okablowania.
Zastosowania czujnika przetwornika ciśnienia różnicowego::
- Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub cieczy w rurociągach w takich gałęziach przemysłu, jak nafta, chemia, energetyka i hydrologia.
- Stosowany w procesach przemysłowych na miejscu, takich jak nafta, chemia, metalurgia, wytwarzanie energii i hydrologia
- Pomiar ciśnienia dla rurociągów i komór piecowych
| Parametry wydajności czujnika przetwornika ciśnienia różnicowego: | |
|---|---|
| Zakres pomiarowy | 0-10KPa……~2MPa |
| Typ ciśnienia | Ciśnienie różnicowe |
| Przeciążenie jednostronne | ≤3 razy większe od zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5-krotnością zakresu znamionowego lub 7 MPa |
| Dokładność @ 25℃ | ±0,25% (typowa) ±0,5% (maksymalna) |
| Powtarzalność | ±0,03% (typ.) ±0,05%FS (maks.) |
| Histereza | ±0,03% (typ.) ±0,05%FS (maks.) |
| Długoterminowa stabilność | ±0,5%F.S/Rok(≤200KPa) ±0,2%F.S/Rok(＞200KPa) |
| Dryft temperatury zerowej | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Dryft temperatury zakresu | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Temperatura kompensacji | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura pracy | -30℃~80℃ |
| Temperatura przechowywania | -40℃~100℃ |
| Wibracje | 10g,55Hz ～ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Bezpieczny iskrowo i przeciwwybuchowy |
| Stopień ochrony | IP65 |
| Waga | ~0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 przewody |
| 0～10/20mA |
3 przewody |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Wskazówki dotyczące zamawiania |
1. Przy wyborze produktu należy upewnić się, że mierzone medium jest kompatybilne z częściami stykającymi się z produktem.
2. Aby zapewnić niezawodne działanie, zaleca się zainstalowanie trójdrożnego kolektora między punktem pomiaru a przetwornikiem, zapewniając powolne i równomierne przykładanie ciśnienia do komór ciśnienia dodatniego i ujemnego przetwornika.
3. Podczas instalacji zaleca się ustawienie interfejsów ciśnieniowych na obu końcach poziomo, aby zminimalizować wpływ miejsca instalacji na produkt.
4. W przypadku specjalnych wymagań, takich jak silne wibracje, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowej, prosimy o poinformowanie naszej firmy i określenie tych wymagań w zamówieniu
| Przewodnik po zamówieniach | ||||||||
| BP93420XX | Przetwornik ciśnienia | |||||||
| Kod | Budowa zewnętrzna | |||||||
| DII | Przetwornik ciśnienia różnicowego | |||||||
| Zakres pomiarowy | 0-10KPa……~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1.5 Męskie | |||||||
| J2 | G1/2 Męskie | |||||||
| J3 | G1/4 Męskie | |||||||
| J4 | 1/2 NPT Męskie | |||||||
| J5 | Inne | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kabla uszczelnionego | |||||||
| B4 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
