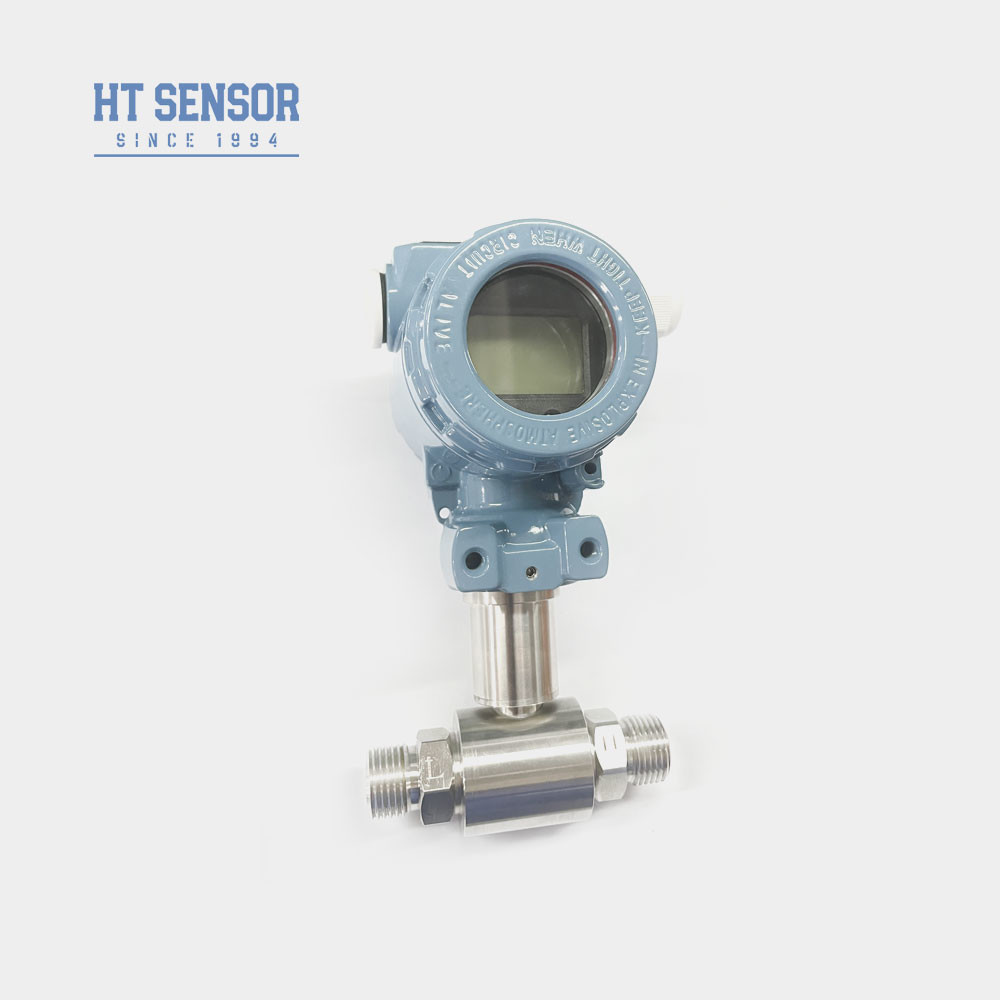

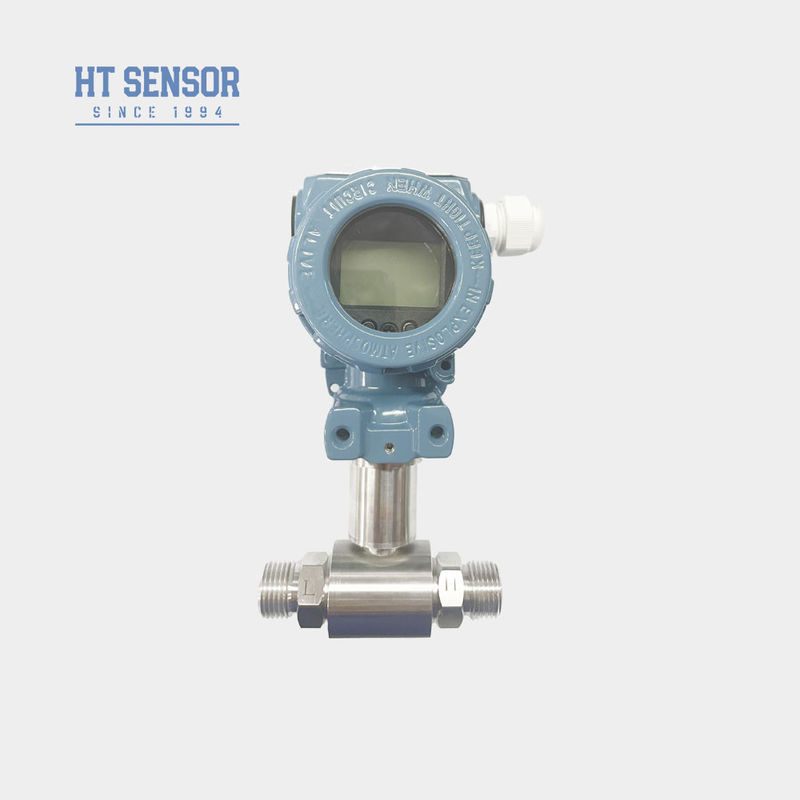

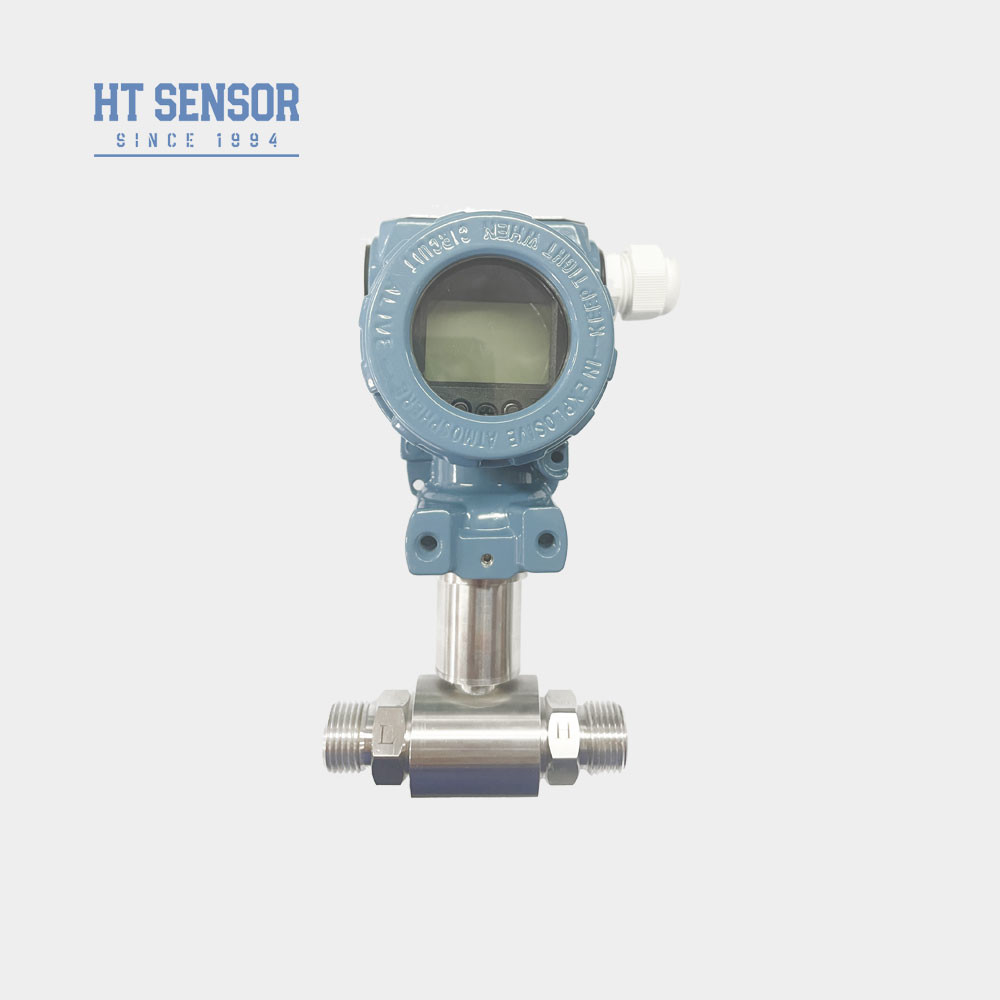

Czujnik przetwornika ciśnienia różnicowego BP93420D-III do wody i oleju, przetwornik poziomu różnicowego
Product Details
| modelka: | BP93420D-II | Zakres: | 0-10kpa~2MPa |
|---|---|---|---|
| Władza: | 5VDC 24VDC | Produkcja: | 0.5-4.5V 4-20mA 0-10v I tak dalej |
| Materiał: | Stal nierdzewna | Nitka: | Mężczyzna i kobieta |
| Rodzaj ciśnienia: | Różnica ciśnień | Klasa ochrony: | IP65 |
| Temperatura pracy: | 0-60°C | Złącze: | Wielki DIN lub OEM |
| Podkreślić |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description
BP93420D-III czujnik różnicowego nadajnika ciśnienia dla wody i oleju
BP93420DIIIDróżnicowyPresurePrzekaźnik
Wprowadzenie czujnika ciśnienia różnicowego:
BP93420D-III 2088 Czujnik ciśnienia różnicowego z czujnikiem ciśnienia z rozproszonego krzemu.W przypadku gdy różnica ciśnienia medium mierzonego znajduje się na diafragmie falistej po obu stronach czujnika, sygnał wyjściowy układu czujnikowego Wheatstone Bridge ma dobry stosunek liniowy z różnicą ciśnienia, a różnicę ciśnienia można dokładnie zmierzyć.Jest odpowiedni do pomiaru różnicy ciśnienia różnych gazów i płynów w rurociągach w ropie naftowej2088 Przekaźnik ciśnienia strukturalny przyjmuje importowany czujnik ciśnienia Kompensacja temperatury komputerowa do obróbki rezystora laserowegoprojektowanie zintegrowanego skrzynki łącznikowej. wyposażony w dedykowany terminal i wyświetlacz cyfrowy, łatwy w montażu, kalibracji i konserwacji.i nadaje się do różnych okazji, w każdej pogodzie i różnych płynów.
Cechy produktuz czujnikiem ciśnienia różnicowego:
- Nadajnik posiada konstrukcję ze stali nierdzewnej, dzięki czemu jest kompaktowy i łatwy w montażu
- Poddawany jest ścisłej kompensacji temperatury i kontroli starzenia, zapewniając stabilną i niezawodną pracę
- Interfejs elektryczny może być wybrany jako opcja podłączenia lub bezpośredniego okablowania.
Wnioskiz czujnikiem ciśnienia różnicowego:
- Przystosowane do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energetyka i hydrologia.
- Stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
- Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry wydajnościz czujnikiem ciśnienia różnicowego | |
|---|---|
| Zakres pomiaru | 0-10KPa......~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura pracy | -30°C~80°C |
| Temperatura przechowywania | -40°C~100°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody |
|
| 0/1 ‡5V | ||
| 0.5·4.5V | 5VDC |
| Wskazówki dotyczące zamawianiaz czujnikiem ciśnienia różnicowego |
1Przy wyborze produktu upewnij się, że medium mierzone jest zgodne z częściami kontaktującymi się z produktem.
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzaworkowego zbiornika pomiędzy punktem pomiarowym a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.
3Podczas montażu zaleca się poziomość interfejsów ciśnieniowych na obu końcach, aby zminimalizować wpływ miejsca montażu na produkt.
4W przypadku specjalnych wymagań, takich jak silne wibracje, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić te wymagania w zamówieniu
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia różnicowego | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa......~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4 ‰ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
