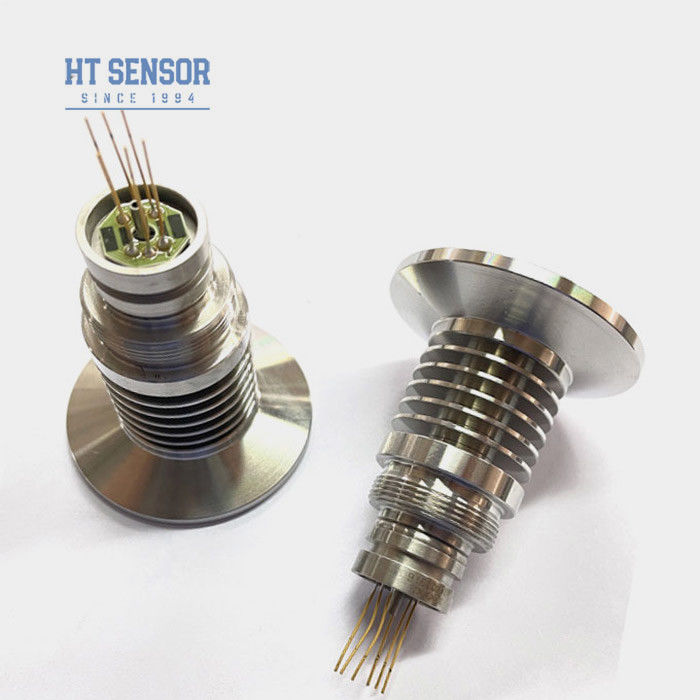

50.4mm Diffused Silicon Pressure Sensor Wysokotemperaturowa komórka czujnika ciśnienia do badań płynnych
Product Details
| Nr modelu: | HT-IQT-B | Zakres: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Typ okablowania: | Złote szpilki Kovar lub 4 przewody | Medium pomiarowe: | Powietrze i płyn |
| Dia: | 50,4 mm | Wyjście: | 100mv+-30mv |
| Moc: | 1,5 mA | Typ: | Czujnik ciśnienia z rozproszonego krzemu |
| Typ sygnału wyjściowego: | Analog | Tworzywo: | Stal nierdzewna |
| Personalizacja: | Dostępne | Dostosowane żądanie | ||
| Podkreślić |
50.4mm Diffused Silicon Pressure Sensor,Wykorzystanie czujnika ciśnienia krzemu rozproszonego,Czujnik ciśnienia wysokiej temperatury do badań płynu |
||
Product Description

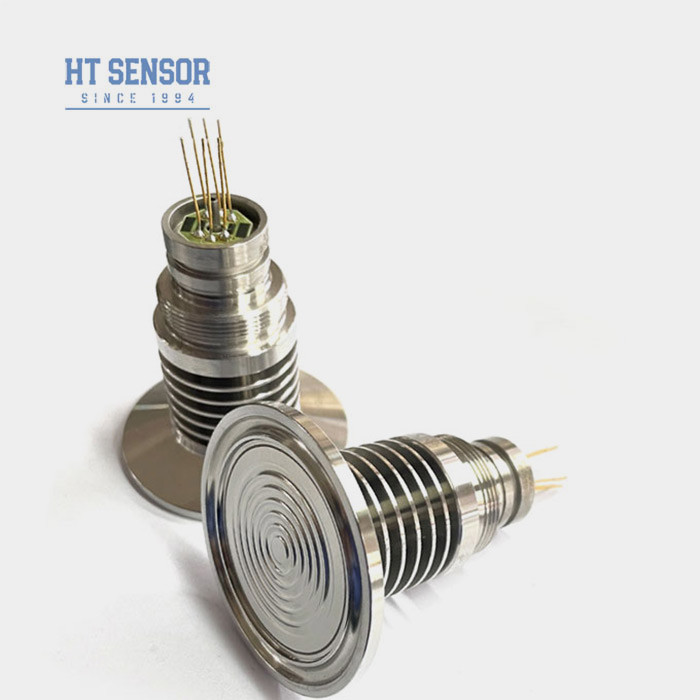

HT-IQT-B 50,4 mm Wysokotemperaturowy czujnik ciśnienia krzemu rozproszonego do badania cieczy
HT-IQT-B PiezoresystywneSilikonCzujnik ciśnienia
Wprowadzenie czujnika ciśnienia z wysokociśnieniowego difusowanego krzemu:
HT-IQT-B to czujnik ciśnienia z krzemu dyfuzyjnego o wysokiej temperaturze, czujnik ciśnienia z zaciskiem, wykorzystujący jednorazową technologię napełniania olejem silikonowym.niehigieniczne i samoprzylepne zatkania. Z strukturą ciepłoodpornego, odpowiedni do pomiaru medium o wysokiej temperaturze. Szeroko stosowany w przemyśle spożywczym, farmaceutycznym, winiarskim i innych przemyśle medycznym, a medium pomiarowe może być skażone.
Produkty specjalnej konstrukcji i wielkości mogą być dostosowywane.
Wnioskio pojemności nieprzekraczającej 10 W,:
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Przemysł spożywczy i napojów
- Kontrola procesów przemysłowych
- Przemysł farmaceutyczny
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W,: | |||||
| Zakres pomiaru | Rozmiar (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500 KPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 220 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||
| Projekt budowy | |
| Wymiar |
|
| Połączenie elektryczne i rekompensata |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
