HT20V Czujnik ciśnienia z rozproszonego krzemu 10VDC Piezorezystancyjny czujnik ciśnienia różnicowego
Product Details
| Nr modelu: | HT20V | Typ okablowania: | Czteroprzewodowy |
|---|---|---|---|
| Medium pomiarowe: | Gaz i ciecz | Dostosowane: | Dostosowane |
| Moc: | 10 V DC | Pakiet Transportowy: | karton |
| Typ: | Różnicowy czujnik ciśnienia piezorezystancyjnego | Typ sygnału wyjściowego: | Typ analogowy |
| Tworzywo: | Stal nierdzewna | Personalizacja: | Dostępne | Dostosowane żądanie |
| Podkreślić |
HT20V Difuzyjny czujnik ciśnienia krzemowego,Czujnik ciśnienia krzemu rozproszonego 10VDC,10VDC czujnik ciśnienia różniczkowego piezoresystywnego |
||
Product Description
HT20V 10VDC czujnik ciśnienia rozproszonego krzemu różnicowego do badania ciśnienia różnicowego
Wprowadzenie czujnika ciśnienia z różnicowego rozproszonego krzemu:

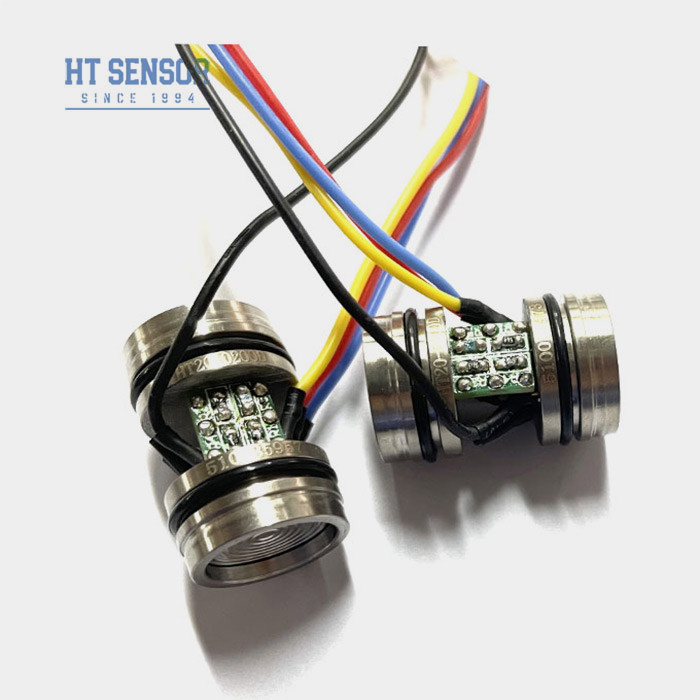

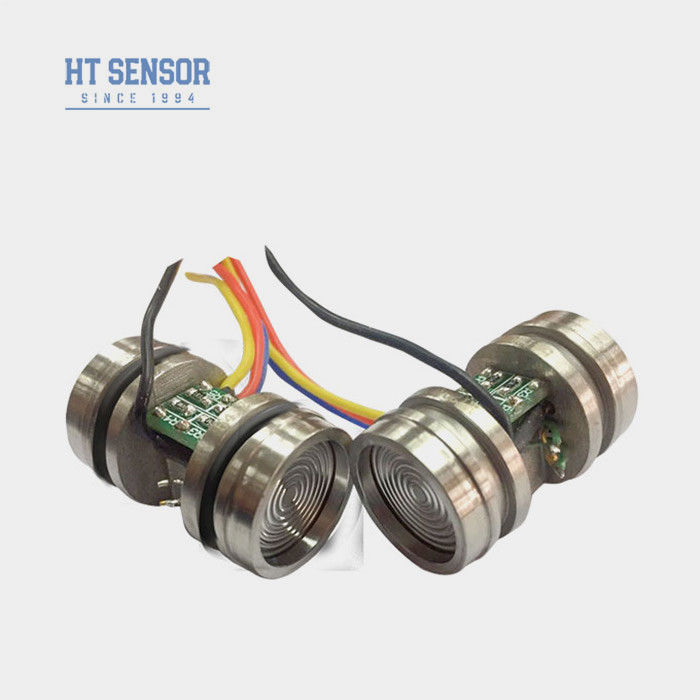

HT20V to czujnik ciśnienia różnicowegojest urządzeniem wrażliwym na ciśnienie różniczkowe, izolowanym przez podwójną diafragmę falistą ze stali nierdzewnej.Dokładne pomiary są osiągane poprzez izolowanie przepływu i napełnienie oleju silikonowego silikonowym elementem wrażliwym na ciśnienieCzujnik przyjmuje międzynarodowy zaawansowany silikonowy układ ciśnieniowy o wysokiej stabilności i wysokiej precyzji i przyjmuje spiekany podłoże zaprojektowane przez optymalizację naprężenia.Proces produkcji czujnika obejmuje:: plaster, wiązanie złotego drutu, spawanie foliowe, wtryskiwanie oleju pod wysoką próżnią, łagodzenie obciążenia krążenia ciśnieniowego, starzenie w wysokiej temperaturze, kompensacja temperatury itp.wielkość i metoda uszczelniania produktów ogólnych są zgodne z międzynarodowymi produktami głównego nurtu tego samego rodzajuSą szeroko stosowane do pomiaru ciśnienia różnicowego i poziomu w mediach kompatybilnych ze stali nierdzewnej 316L.
Cechy produktuz czujnikiem ciśnienia z różnicowego rozproszonego krzemu:
- Stabilna i niezawodna wydajność
- Wysoka odporność na ciśnienie statyczne
- Efektywność kosztowa
- Detekcja ciśnienia różnicowego
- Instrumenty kalibracyjne ciśnienia
- Pomiar poziomu płynu
- Zapewnienie zasilania: ≤10VDC
- Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: 100 mm drutu wysokotemperaturowego.
| Parametry wydajnościz czujnikiem ciśnienia z różnicowego rozproszonego krzemu: | ||||
| Zakres pomiaru | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Rodzaj | Maksymalnie | Jednostka | ||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | |
| Powtarzalność | 0.05 | 0.1 | % F.S. | |
| Hysteresa | 0.05 | 0.1 | % F.S. | |
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV |
| ≥ 35 kPa | 100±1 | 100±2 | mV | |
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura pracy | -20~80 | oC | ||
| Temperatura przechowywania | -40~125 | oC | ||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa | |||
| Ciśnienie wybuchowe | 5x pełna skala | |||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||
| Materiał przewodu | 316L | |||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||
| Szok. | 100 g, 11 ms | |||
| Czas reakcji | ≤ 1 ms | |||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | |||
| Środek wypełniający | Olej krzemowy | |||
| Waga | ~ 45 g | |||
| Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25oC | ||||
| Projekt budowyz czujnikiem ciśnienia z różnicowego rozproszonego krzemu | |
| Wymiar |  |
| Uwaga:W przypadku jakichkolwiek zmian w kolorach drutu, proszę zapoznać się z etykietą dołączoną do czujnika w celu uzyskania dokładnych informacji. | |
| Połączenie elektryczne i rekompensataz czujnikiem ciśnienia z różnicowego rozproszonego krzemu |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
