Czujnik ciśnienia różnicowego oleju i wody BP93420D-II z czujnikiem poziomu DIN
Product Details
| modelka: | BP93420D-II | Zakres: | 0-10kpa~2MPa |
|---|---|---|---|
| Władza: | 5VDC 24VDC | Produkcja: | 0.5-4.5V 4-20mA 0-10v I tak dalej |
| Materiał: | Stal nierdzewna | Nitka: | Mężczyzna i kobieta |
| Rodzaj ciśnienia: | Różnica ciśnień | Klasa ochrony: | IP65 |
| Temperatura pracy: | 0-60°C | Złącze: | Wielki DIN lub OEM |
| Podkreślić |
Czujnik ciśnienia różnicowego ze stali nierdzewnej,Czujnik ciśnienia różniczkowego z DIN,Female czujnik ciśnienia różnicowego |
||
Product Description

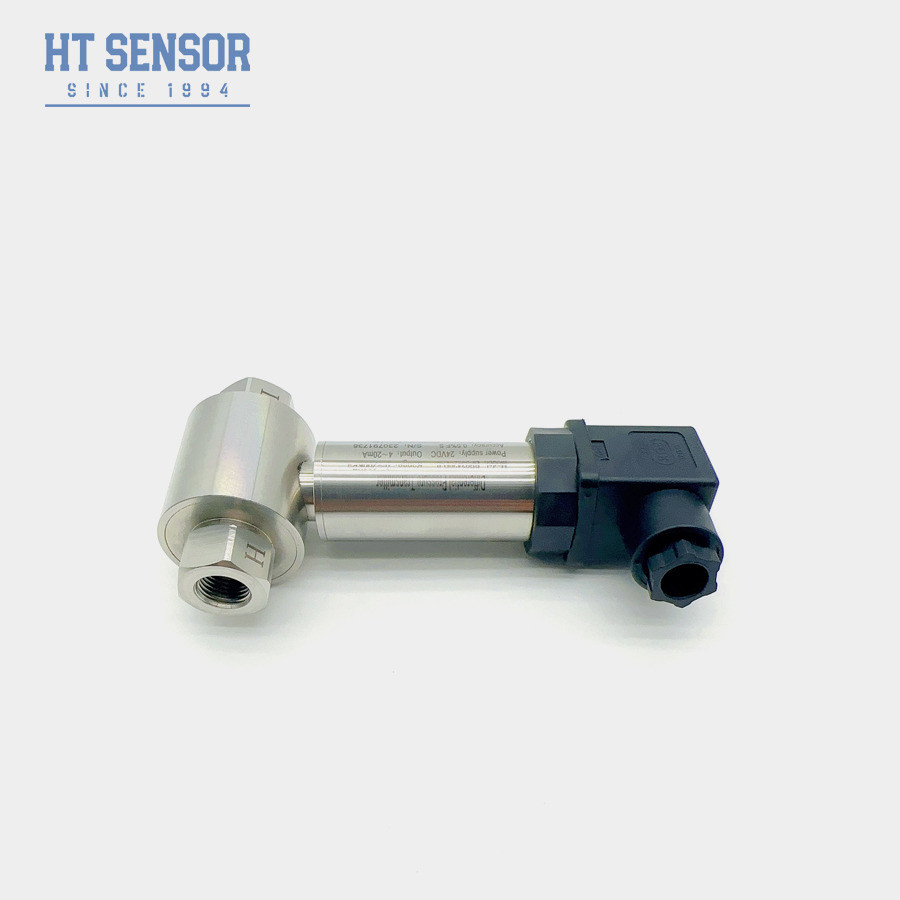

Czujnik przetwornika ciśnienia różnicowego oleju i wody BP93420D-II z DIN
BP93420DII DRóżnicowy PCiśnieniePrzetwornik
Wprowadzenie:
Przetwornik ciśnienia różnicowego BP93420DII wykorzystuje czujnik rezystancyjny ciśnienia z krzemu dyfuzyjnego. Gdy różnica ciśnień mierzonego medium działa na pofałdowaną membranę po przeciwnych stronach czujnika, sygnał wyjściowy mostka Wheatstone'a układu scalonego czujnika ma dobry liniowy związek z różnicą ciśnień, co pozwala na dokładny pomiar różnicy ciśnień. Nadaje się do przemysłu naftowego, chemicznego, energetycznego i hydrologicznego, takiego jak zastosowania w rurociągach w pomiarach ciśnienia różnicowego różnych gazów i cieczy.
Cechy produktu:
- Przetwornik charakteryzuje się konstrukcją ze stali nierdzewnej, dzięki czemu jest kompaktowy i łatwy w instalacji
- Przechodzi rygorystyczną kompensację temperatury i selekcję starzeniową, zapewniając stabilne i niezawodne działanie
- Interfejs elektryczny można wybrać jako opcję wtykową lub bezpośredniego okablowania.
Zastosowania:
- Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub cieczy w rurociągach w branżach takich jak nafta, chemia, energetyka i hydrologia.
- Stosowany w procesach przemysłowych na miejscu, takich jak nafta, chemia, metalurgia, wytwarzanie energii i hydrologia
- Pomiar ciśnienia dla rurociągów i komór piecowych
| Parametry wydajności | |
|---|---|
| Zakres pomiarowy | 0-10KPa……~2MPa |
| Typ ciśnienia | Ciśnienie różnicowe |
| Przeciążenie jednostronne | ≤3 razy większe niż zakres znamionowy |
| Ciśnienie statyczne | Wartość minimalna między 5-krotnością zakresu znamionowego lub 7 MPa |
| Dokładność @ 25℃ | ±0,25% (Typowe) ±0,5% (Maksymalne) |
| Powtarzalność | ±0,03% (Typ.) ±0,05%FS (Maks.) |
| Histereza | ±0,03% (Typ.) ±0,05%FS (Maks.) |
| Długoterminowa stabilność | ±0,5%F.S/Rok(≤200KPa) ±0,2%F.S/Rok(＞200KPa) |
| Dryft temperatury zerowej | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Dryft temperatury zakresu | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Kompensacja temperatury | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura pracy | -30℃~80℃ |
| Temperatura przechowywania | -40℃~100℃ |
| Wibracje | 10g,55Hz ～ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Bezpieczny iskrowo i przeciwwybuchowy |
| Stopień ochrony | IP65 |
| Waga | ~0,45kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 przewody |
| 0～10/20mA |
3 przewody |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Wskazówki dotyczące zamawiania |
1. Przy wyborze produktu należy upewnić się, że mierzone medium jest kompatybilne z częściami stykającymi się z produktem.
2. Aby zapewnić niezawodne działanie, zaleca się zainstalowanie trójdrożnego kolektora między punktem pomiaru a przetwornikiem, zapewniając powolne i równomierne przykładanie ciśnienia do komór ciśnienia dodatniego i ujemnego przetwornika.
3. Podczas instalacji zaleca się ustawienie interfejsów ciśnieniowych na obu końcach poziomo, aby zminimalizować wpływ miejsca instalacji na produkt.
4. W przypadku specjalnych wymagań, takich jak silne wibracje, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowej, prosimy o poinformowanie naszej firmy i określenie tych wymagań w zamówieniu
| Przewodnik po zamówieniach | ||||||||
| BP93420XX | Przetwornik ciśnienia | |||||||
| Kod | Budowa zewnętrzna | |||||||
| DII | Przetwornik ciśnienia różnicowego | |||||||
| Zakres pomiarowy | 0-10KPa……~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kod | Przyłącze ciśnieniowe | |||||||
| J1 | M20×1.5 Męskie | |||||||
| J2 | G1/2 Męskie | |||||||
| J3 | G1/4 Męskie | |||||||
| J4 | 1/2 NPT Męskie | |||||||
| J5 | Inne | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kabla uszczelnionego | |||||||
| B4 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
