5VDC Przemysłowy czujnik ciśnienia nadajnik dla wody lub oleju czujnik ciśnienia
Szczegóły produktu
| Nr modelu: | BP170 | Moc: | 5VDC 24VDC |
|---|---|---|---|
| Wyjście: | 0,5–4,5 V 4–20 mA 0–10 V | Materiał obudowy: | Stal nierdzewna |
| Typ ciśnienia: | Wskaźnik/absolutny/uszczelniony | Pochodzenie: | Baoji Chiny |
| Typ: | BP170 Przemysłowy czujnik ciśnienia | Zakres ciśnienia: | 0~10kpa.--- 60MPa |
| OEM: | OEM i Odm | Nitka: | G1/4 M20*1,5 lub OEM |
| Podkreślić |
Czujnik ciśnienia przemysłowego 5VDC,Przemysłowy czujnik ciśnienia dla wody,Przełącznik ciśnienia oleju wodnego 5VDC |
||
Opis produktu

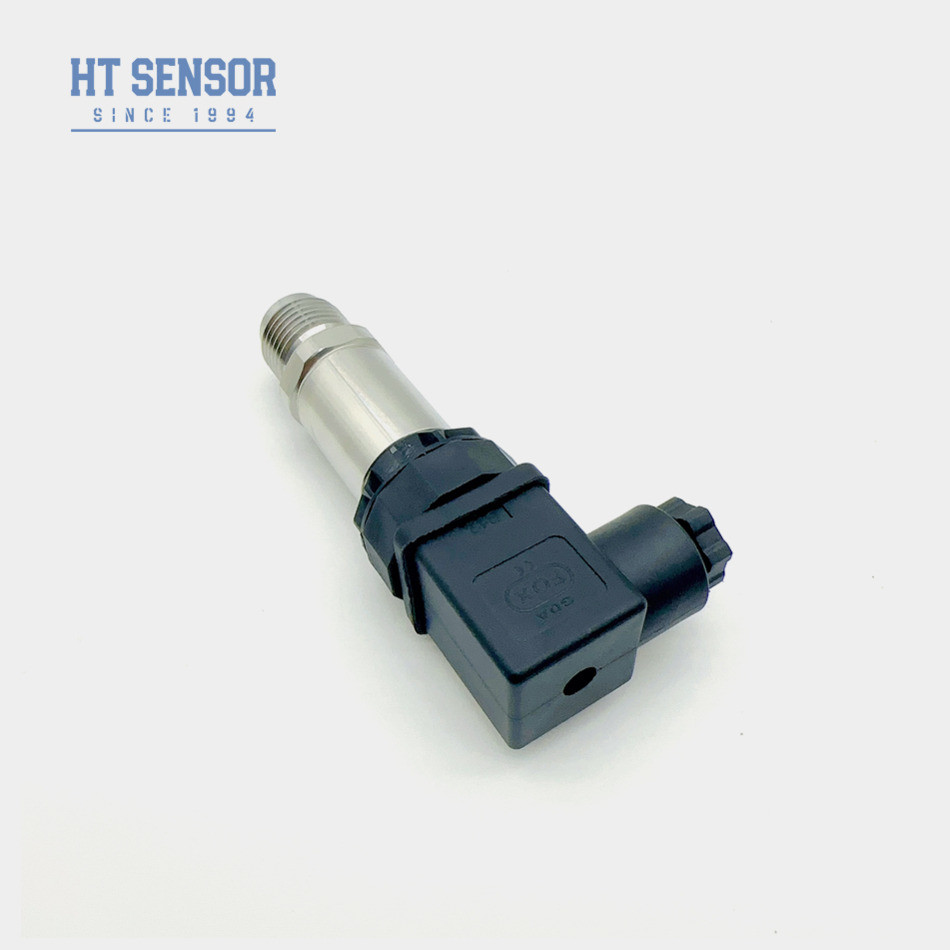

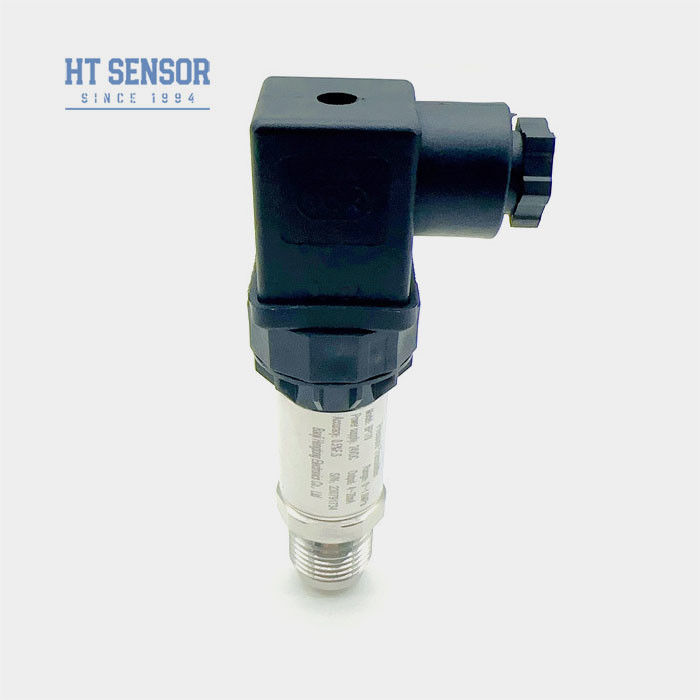

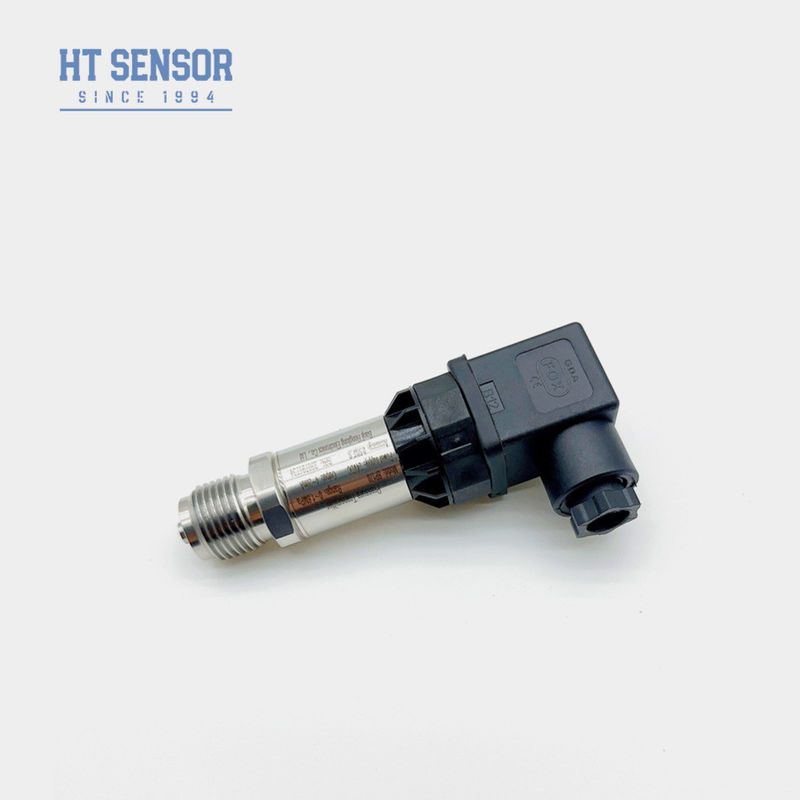

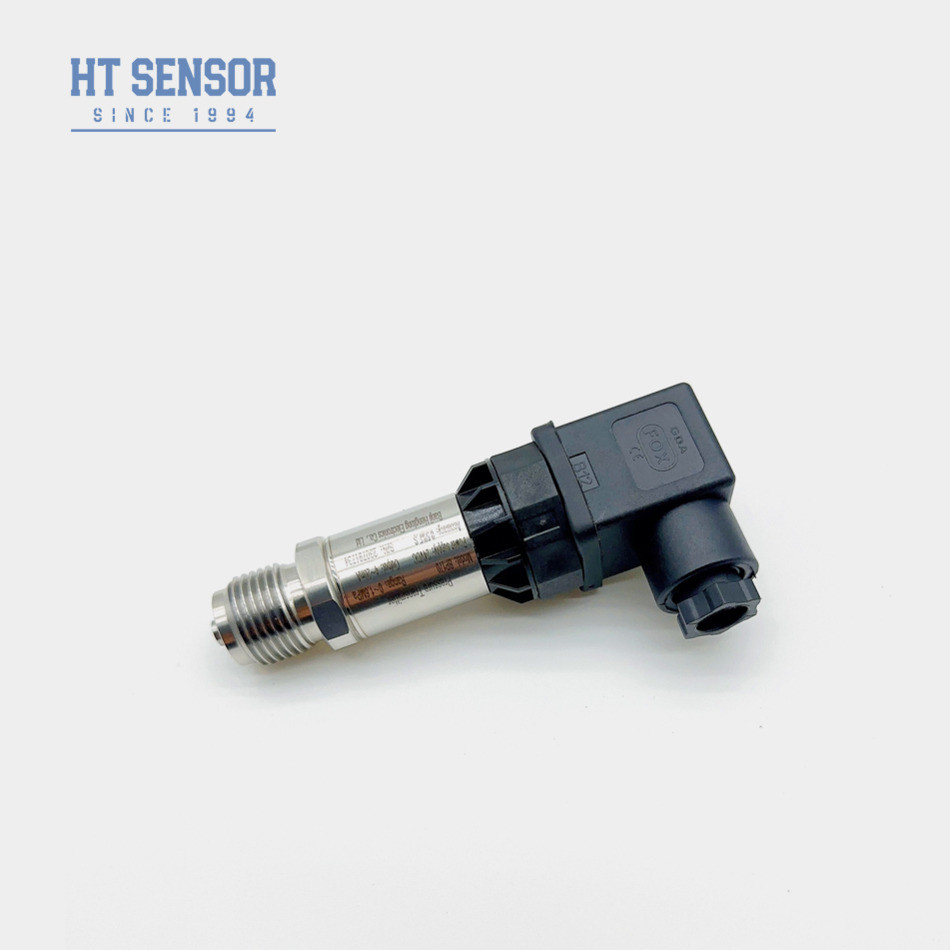

Przemysłowy przetwornik ciśnienia BP170
Przetwornik ciśnienia BP170
Wprowadzenie przemysłowego czujnika ciśnieniaprzetwornik:
Przemysłowy przetwornik ciśnienia BP170 wykorzystuje rdzeń czujnika wypełniony olejem, izolowany krzemem serii HT, jako element pomiarowy sygnału. Specjalne złącza Hersman (DIN) przekształcają sygnał z czujnika w standardowy sygnał wyjściowy wymagany przez klienta, wykorzystując naszą własną, precyzyjną płytkę drukowaną. Szeroko stosowany w różnych gałęziach przemysłu.
Cechy produktuprzemysłowego czujnika ciśnieniaprzetwornik:
- 1. Szeroki zakres pomiarowy, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsu ciśnieniowego.
- 2. Kompaktowa i lekka konstrukcja.
- 3. Wysoka precyzja, w całości ze stali nierdzewnej.
Zastosowaniaprzemysłowego czujnika ciśnieniaprzetwornik:
- 1. Pomiar ciśnienia nieagresywnych gazów i cieczy ze stali nierdzewnej 316L.
- 2. Zastosowanie w przemyśle morskim i lotniczym.
- 3. Stosowany w procesach przemysłowych na miejscu, takich jak przemysł naftowy, chemiczny, metalurgiczny, energetyczny i hydrologiczny.
- 4. Wykorzystywany w hydraulicznych i pneumatycznych systemach sterowania.
| Parametry wydajności przemysłowego czujnika ciśnieniaprzetwornik | |
|---|---|
| Zakres pomiarowy | 0kPa ~ 10kPa…20MPa |
| Typ ciśnienia | Ciśnienie manometryczne, Ciśnienie absolutne, Ciśnienie zamknięte |
| Przeciążenie | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25ºC | ±0,25% (typ.) ±0,5% (maks.) |
| Powtarzalność& Histereza | 0,1%FS |
| Długoterminowa stabilność | ±0,1%F.S/Rok (typ.) ±0,2%F.S/Rok (maks.) |
| Dryft punktu zerowego pod wpływem temperatury | ±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Dryft pełnej skali pod wpływem temperatury | ±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Odpowiedź częstotliwościowa | 2,4 kHz |
| Temperatura kompensacji | 0-70ºC (≤10MPa, możliwość dostosowania) |
| Temperatura pracy | -20ºC~80ºC |
| Temperatura przechowywania | -40ºC~120ºC |
| Wibracje | 10g, 55Hz ~ 2kHz |
| Materiał obudowy | 304, 316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Ex db IIC T6 Gb |
| Stopień ochrony | IP65 |
| Uszczelka O-ring | Kauczuk fluorowy |
| Waga | ~0,25kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
| 4~20mA | 12~30VDC | 2/3/4-przewodowy |
| 0~10/20mA | 3-przewodowy |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Przykłady wyboru czujnika przetwornika ciśnienia |
| Wskazówki dotyczące zamawiania |
2. Podczas składania zamówienia należy pamiętać, że produkty przeciwwybuchowe nie zawierają cyfrowych wyświetlaczy.
3. Zamawiając przetworniki z wyświetlaczem LCD lub LED, zasilanie przetwornika nie powinno być niższe niż 20VDC.
4. Aby zapewnić niezawodne działanie produktu, zaleca się instalację urządzeń ochrony odgromowej na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
5. Znamionowy zakres temperatury pracy uszczelki O-ring z kauczuku fluorowego wynosi od -20ºC do 250ºC. Gdy temperatura pracy produktu jest niższa niż -20ºC, konieczne jest wybranie uszczelki O-ring z EPDM.
6. Domyślna długość kabla wynosi 1,5 m, dostępna w trzech materiałach. Jeśli nie określono inaczej, zostanie dostarczony kabel z polietylenu. Jeśli potrzebujesz innego materiału kabla, określ go w zamówieniu.
7. W przypadku specjalnych wymagań, takich jak silne wibracje, chwilowe siły uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, prosimy o poinformowanie naszej firmy i określenie ich w zamówieniu.
| Przewodnik po zamówieniachprzemysłowego czujnika ciśnieniaprzetwornik | |||||||||
| BP170X | Analogowy przetwornik ciśnienia | ||||||||
| Kod | Konstrukcja zarysu | ||||||||
| 5 | Wtyczka Packard | 6 | Kabel z bezpośrednim wyjściem, uszczelniony, 1,5 metra | ||||||
| 7 | Złącze Mini Hirschmann | 8 | Złącze Hirschmann duże | ||||||
| Zakres pomiarowy | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa lub MPa |
X: Oznacza rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Inne | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Przyłącze ciśnieniowe | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Inne (kołnierz ¢50,4) | ||||||||
| Kod | Przyłącze elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Wyjście kablowe, uszczelnione, 1,5 metra | ||||||||
| B4 | Inne | ||||||||
| Kod | Typ ciśnienia | ||||||||
| G | Ciśnienie manometryczne | ||||||||
| A | Ciśnienie absolutne | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
FAQ:
P1: Czy jesteście firmą handlową?
O1: Jesteśmy producentem z ponad 29-letnim doświadczeniem.
P2: Produkty na zamówienie.
O2: Świadczymy usługi OEM i projektowania na zamówienie.
P3: Gwarancja jakości.
O3: Nasze produkty posiadają ograniczoną gwarancję od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy. Hengtong bezpłatnie wymieni lub naprawi wadliwe produkty. Niniejsza gwarancja nie obejmuje żadnych jednostek, które zostały zmodyfikowane, niewłaściwie używane, zaniedbane.
P4: Wysyłka i pakowanie.
O4: Produkty są zazwyczaj wysyłane za pośrednictwem międzynarodowych firm ekspresowych, w tym UPS, FedEx, DHL i INT z opłaconą przesyłką, można również skorzystać z własnego konta wysyłkowego do odbioru, standardowe opakowanie eksportowe, w tym certyfikat inspekcji.
P5: Kontakt z nami.
O5: Posiadamy aktywny i doświadczony zespół sprzedaży, który służy Państwu pomocą w kwestiach technicznych i biznesowych. Po prostu zostaw nam wiadomość lub kliknij Usługę online.
