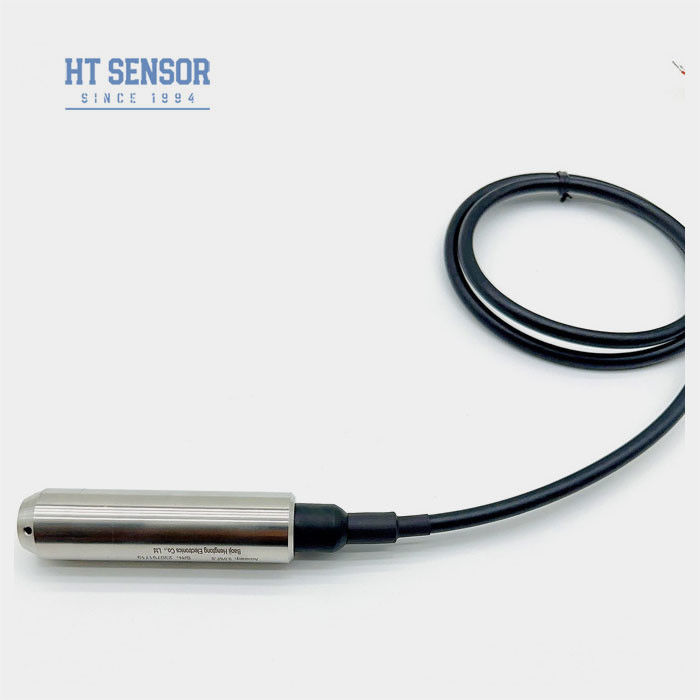

Bh93420-I Przekaźnik poziomu wody 12-36vdc 4-20ma Przekaźnik poziomu podwodnego
Product Details
| Model nr.: | BH93420-I | Sygnał wyjściowy: | 4-20mA lub 0,5-4,5VDC |
|---|---|---|---|
| Zakres: | 0-1 mH2O ~ 400 mH2O | Dokładność: | 0,25% lub 0,5% |
| Władza: | 12–32 V prądu stałego | Materiał kabla: | PU lub PE |
| Średnie: | Woda lub olej | Materiał obudowy: | 304 SS |
| Stopień ochrony: | IP 67 | ||
| Podkreślić |
BH93420-I Przekaźnik poziomu wody,Przekaźnik poziomu wody 12vdc,4-20ma Podwodny nadajnik poziomu |
||
Product Description
Przekaźnik poziomu wody 12-36VDC z sygnałem wyjściowym 4-20mA
BH93420 Inadajnik poziomu wody
Wprowadzenie:
BH93420-I Podwodny nadajnik poziomu wody oparty na charakterystyce czujnika difusowego krzemu.który ma małą strukturę tranzystora w środku, który może przekształcić zewnętrzne ciśnienie w wyjście elektryczne.
W nadajniku poziomu wejściowego z rozproszonego krzemu czujnik jest zainstalowany w medium pomiarowym.struktura tranzystora wewnątrz czujnika ulegnie niewielkiej deformacji, co spowoduje zmianę wartości oporu, co skutkuje wyjściem sygnału elektrycznego.
Cechy produktu:
- Całkowita obudowa ze stali nierdzewnej, nadająca się do różnych środowisk testowych
- Pomiar sondy typu zanurzenia, łatwa instalacja
- Różne opcje sygnału wyjściowego
- Oznakowanie przeciwwybuchowe: ExiaIICT6
- Wysoka ochrona: IP68
- Kable PE lub PU
Wnioski:
- Kompatybilny z 316LSS, płynami niekorozyjnymi
- Monitoring poziomu wody w różnych zastosowaniach, takich jak ścieki, woda przemysłowa i komunalna, zbiorniki wody, studnie, rzeki, woda morska, jeziora itp.
- Pomiar poziomu paliwa w zbiornikach paliwa i paliwa na silnik napędowy
Parametry działania:
| Zakres pomiaru | 0? 10m... 400mH2O |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25°C | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,2% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50°C (0-1m. 0-2m ); 0-70°C |
| Temperatura pracy | -20~80°C |
| Temperatura przechowywania | -30~100°C |
| Materiały mieszkaniowe | 304 ze stali nierdzewnej |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | ¥100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP67, IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,3 kg (bez kabla) |
| Materiał kablowy | Polietylen, poliuretany |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody | |
| 0/1 ‡5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ≈ 30 V / akumulator | 4 przewody |
Wskazówki do zamawiania:
1Należy upewnić się, że medium mierzone jest zgodne z komponentami produktu, które są z nim w kontakcie podczas wyboru.
2Należy określić gęstość środka pomiarowego.
3W przypadku silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych proszę podać szczegóły naszej firmie i wskazać je w zamówieniu.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
Przewodnik zamówienia:
| BH93420 | Kod | Projekt budowy | ||||||
| Ja... | Przekaźnik ciśnienia | |||||||
| Zakres pomiaru | 0? 10m... 400mH2O | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3akumulator 0,6 V | |||||||
| D4 | pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4 ‰ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
| Kod | Materiały mieszkaniowe | |||||||
| 01 | 304 ze stali nierdzewnej | |||||||
| 02 | 316L ze stali nierdzewnej | |||||||
| Kod | Materiał kablowy | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
