1/8NPT Silisium Przesylator ciśnienia czujnik ciśnienia poziomu wody do badania ciśnienia rurociągu
Product Details
| Model nr.: | BP157 | Dokładność: | ±0,5% |
|---|---|---|---|
| Rodzaj połączenia: | G1/4,1/4NPT, 1/8NPT | Sygnał wyjściowy: | 4-20mA,00,5-4,5VDC |
| zasilacz: | 24VDC,5VDC | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Temperatura procesu: | -20℃~80℃ | Nazwa produktu: | Czujnik przetwornika ciśnienia |
| Stopień ochrony: | IP65 | Waga: | 0,2 KG |
| Podkreślić |
1/8NPT Silikonowy nadajnik ciśnienia,Przekaźnik ciśnienia krzemu do rurociągów,Czujnik ciśnienia poziomu wody dla rurociągów |
||
Product Description
Czujnik ciśnienia silnikowego czujnik poziomu wody do badania ciśnienia rurociągu

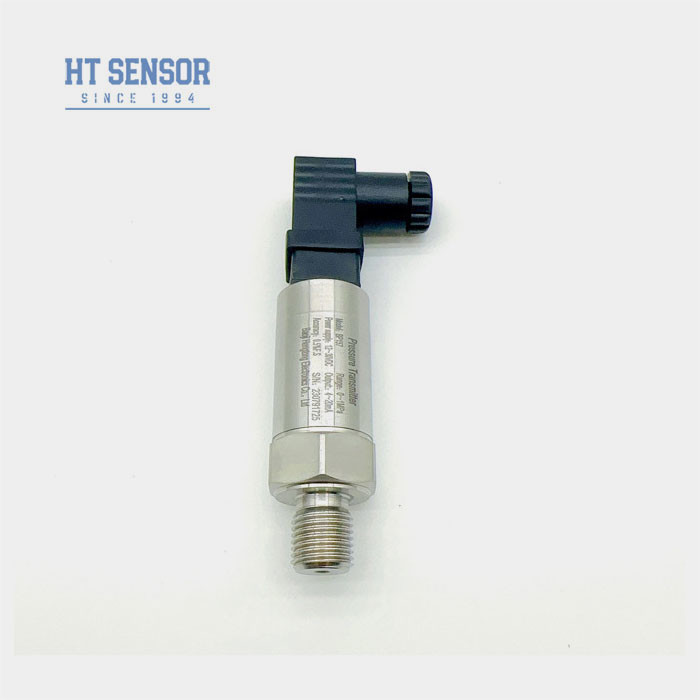

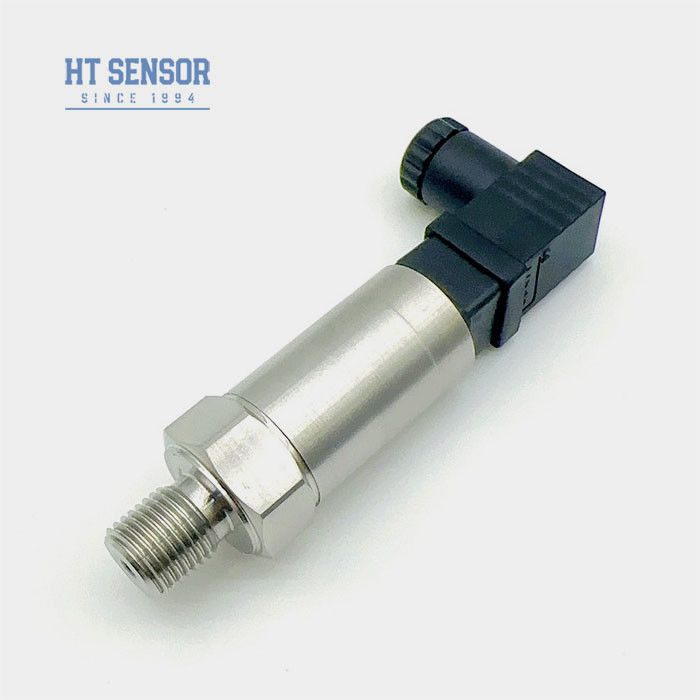

Przekaźnik ciśnienia BP157
Wprowadzenie czujnika ciśnienia:
Przekaźnik ciśnienia serii BP15 wykorzystuje rdzeń wypełniony olejem izolacyjną membraną izolacyjną z silnika HT jako element pomiarowy sygnału.Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnejProdukt został poddany rygorystycznym testom i kontroli starzenia się komponentów, półproduktów,i produktów gotowych w celu zapewnienia stabilnej i niezawodnej wydajności.
Charakterystyka produktu:
- Kompaktna i solidna konstrukcja
- Interferencje anty-elektromagnetyczne.
- Wyposażenie na zewnątrz
- Ochrona IP65
- Wielokrotne sygnały wyjściowe
Zastosowanie:
- Kompatybilny z stalą nierdzewną 316L, gazami i płynami nieżrzystymi
- Petrochemika i inne dziedziny przemysłu
- Sprzęt kompresorowy
- systemy sterowania hydraulicznego i pneumatycznego
Parametry działania:
| Zakres pomiaru | 0kPa 10kPa... 10MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Ciśnienie przeciążenia | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowe), ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Błąd temperatury - Zero | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Błąd temperatury -Pokres | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Temperatura kompensacyjna | 0-50 °C ((<35KPa), 0-70 °C ((standardowy)) -10~70 ((przystosowywalny) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Materiały mieszkaniowe | 304 SS |
| Materiał przewodu | 316L SS |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Materiał uszczelniający | Kauczuk fluorowy lub pieczęć całkowitej spawania |
| Ważyć | ~ 0,20 kg |
| sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody |
|
| 0/1 ‡5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC |
Przewodnik zamówienia:
| BP15X | Przekaźnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zapięty kabel bezpośredniego wyjścia 1,0 metra | ||||||
| 7 | Mini złącze DIN | 8 | Złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4 ‰ 20 mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
