Przetwornik ciśnienia OEM typu zaciskowego Hengtong z czujnikiem ciśnienia odpornym na wysokie temperatury
Product Details
| Model nr.: | BP93420-IQT | Stopień ochrony: | IP65 |
|---|---|---|---|
| Materiały mieszkaniowe: | SS304 | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Specyfikacja: | czujnik ciśnienia z krzemu | Znak towarowy: | HT czujnik |
| Pochodzenie: | Baoji, Chiny | Kod Hs: | 9026201090 |
| Rodzaj konstrukcji: | Przetwornik ciśnienia z rozproszonego krzemu | Środek pomiarowy: | Płyn |
| Stopień dokładności: | 0,5% | Zakres ciśnienia: | -100kPa...0kPa ~35kPa...3,5MPa |
| Dostosowanie: | Dostępne OEM i ODM | Model: | BP93420-IQT |
| Podkreślić |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Opis produktu

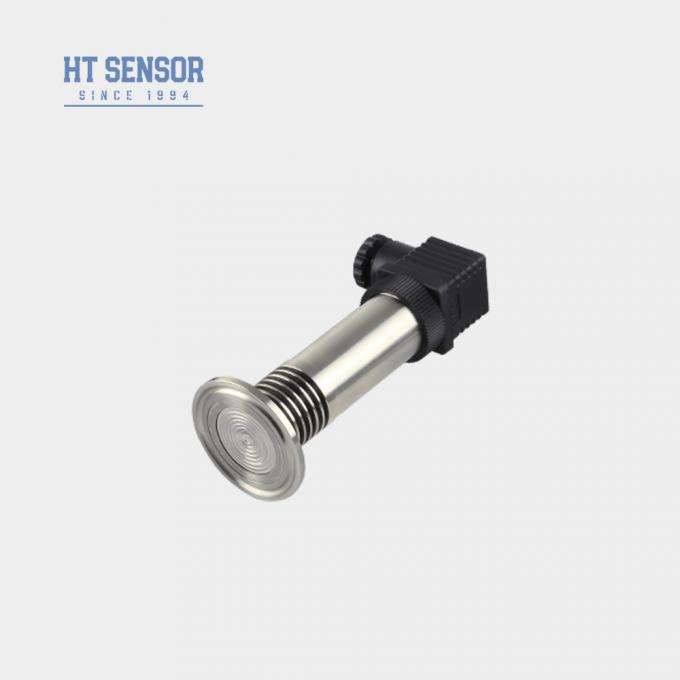

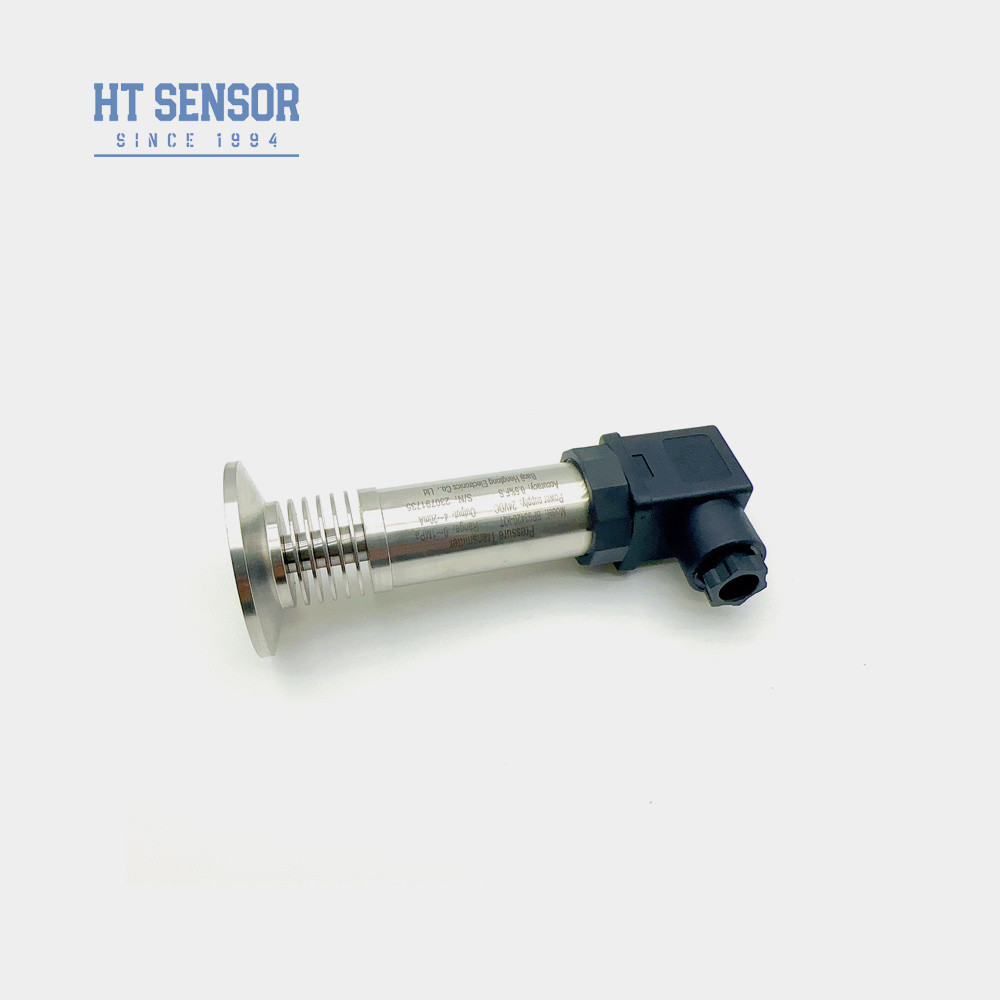

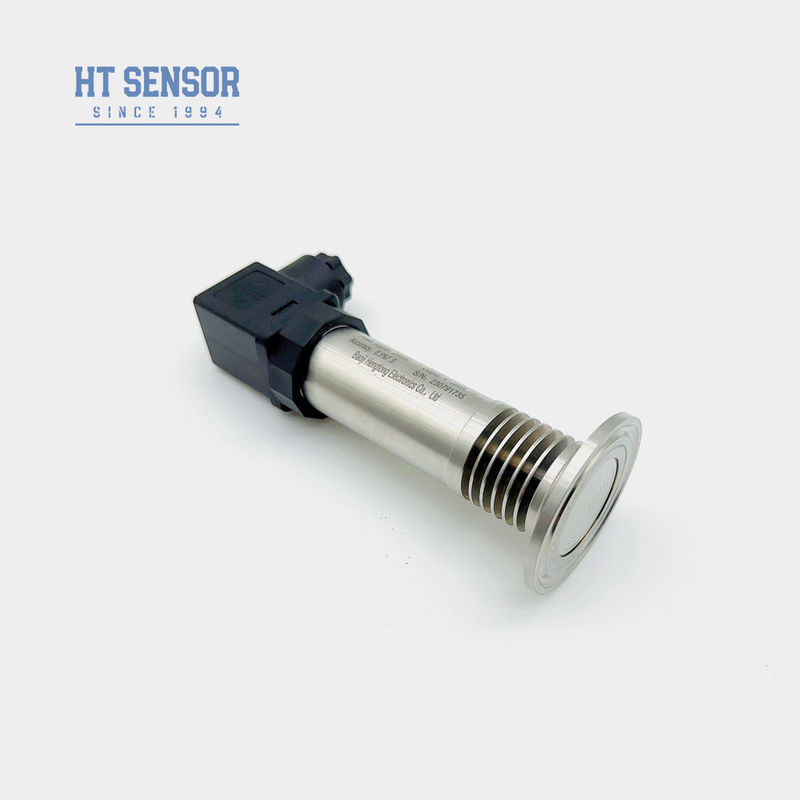

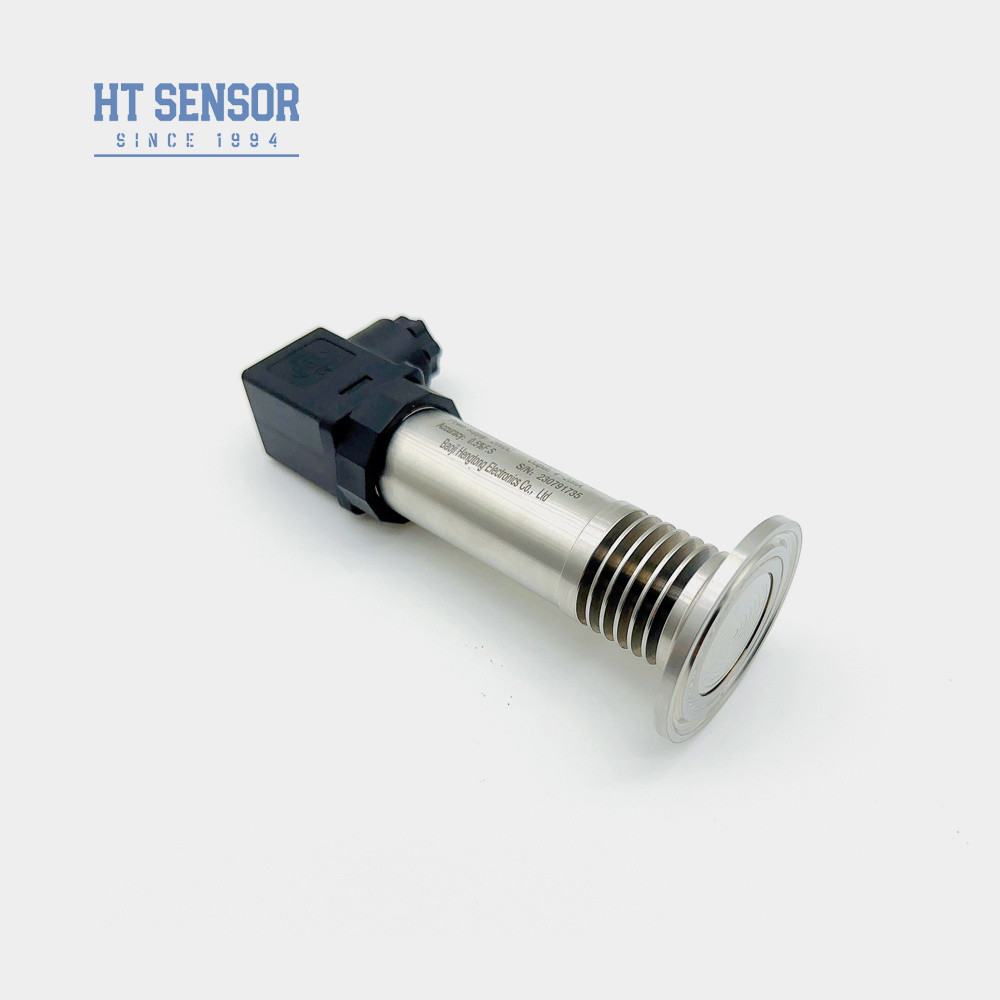

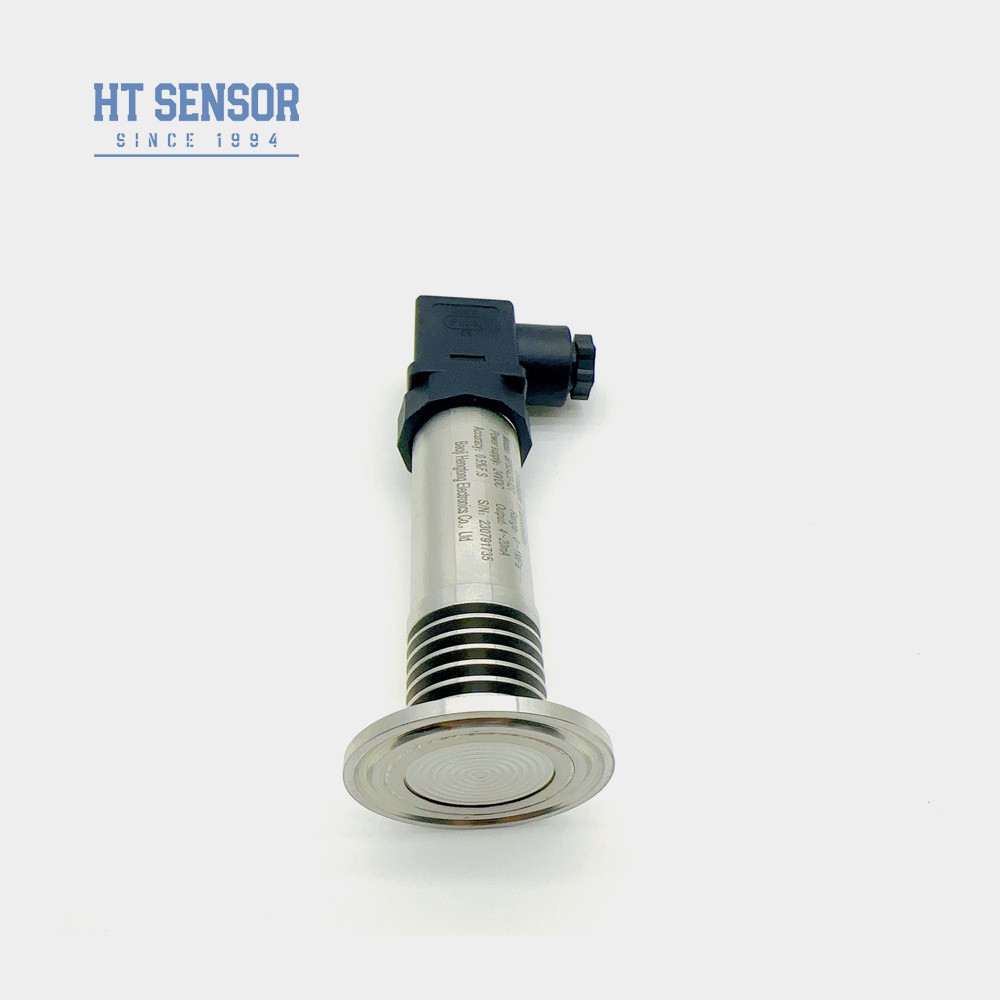

Przetwornik ciśnienia BP93420-IQT
Wprowadzenie:
Przetwornik ciśnienia BP93420-IQT wykorzystuje rdzeń izolacyjny silikonowy oporowy na ciśnienie serii HT jako element pomiarowy sygnału. Posiada pełną metalową membranę równą z powierzchnią i bezpośrednie spawanie z przyłączem procesowym, zapewniając precyzyjne połączenia między przyłączem procesowym a membraną pomiarową. Cały produkt przeszedł rygorystyczne testy, zapewniając stabilną i niezawodną wydajność i skutecznie zapobiegając problemowi blokowania otworu ciśnieniowego spowodowanego przez krystalizujące media.
Cechy produktu:
1. Szeroki zakres pomiarowy, różne opcje interfejsu ciśnieniowego
2. Różnorodne opcje sygnału wyjściowego
3. Regulowane zero i pełna skala
4. Wysoka dokładność, wiele sterylnych połączeń procesowych
Zastosowania:
1. Nadaje się do pomiaru niekorozyjnych gazów i cieczy z 316L
2. Przemysł medyczny, biofarmaceutyczny i higieny żywności do sterylnego przetwarzania
3. Stosowany w przemyśle papierniczym i chemicznym, a także do pomiarów poziomu ścieków i ciśnienia w puszkach napojów. Nadaje się do hydraulicznych i pneumatycznych systemów sterowania
| Parametry wydajności | |
| Zakres pomiarowy | -100kPa…0kPa ~ 35kPa…3.5MPa |
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie bezwzględne, ciśnienie zamknięte |
| Przeciążenie | ≤ 1,5 razy większe od zakresu znamionowego |
| Dokładność @ 25ºC | ±0,25% (typowo) ±0,5% (maksymalnie) |
| Powtarzalność | ≤0,1%FS |
| Histereza | ≤0,1%FS |
| Długoterminowa stabilność | ±0,1%F.S/Rok (typowo) ±0,2%F.S/Rok (maksymalnie) |
| Dryft temperatury punktu zerowego | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dryft temperatury pełnej skali | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Pasmo przenoszenia | 2,4 kHz |
| Temperatura kompensacji | 0-70ºC(≤10mpa, konfigurowalny) |
| Temperatura pracy | -20ºC~80ºC |
| Temperatura przechowywania | -40ºC~120ºC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony | IP65 |
| Uszczelka O-ring | Guma fluorowa |
| Waga | ~0,3 kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
| 4~20mA | 12~30VDC | 2/3/4 przewody |
| 0~10/20mA | 3 przewody |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protokół komunikacyjny RS485 | 3,6~30V / Bateria | 4 przewody |
| Wskazówki dotyczące zamawiania |
- Zgodność materiałowa
- Przed wyborem należy sprawdzić, czy mierzone medium jest chemicznie zgodne z materiałami zwilżanymi produktu.
- Uwaga dotycząca modeli przeciwwybuchowych
- Standardowe konfiguracje przeciwwybuchowe domyślnie wykluczają głowice wyświetlaczy cyfrowych.
- Wymagania dotyczące zasilania głowicy wyświetlacza
- W przypadku przetworników wyposażonych w wyświetlacze LCD/LED należy utrzymywać minimalne zasilanie 20VDC, aby zapewnić prawidłowe działanie.
- Najlepsze praktyki instalacji
- Aby zagwarantować niezawodność działania:
- Zainstaluj ograniczniki przepięć w miejscu pomiaru
- Zastosuj bezpieczne uziemienie zarówno dla przetwornika, jak i zasilacza
- Specyfikacje kabli
- Konfiguracja domyślna: brak kabla polietylenowego.
- Dostępne materiały alternatywne (PTFE/PVC) - należy określić podczas zamawiania.
- Specjalne wymagania dotyczące warunków
- Powiadom nasz zespół techniczny i wyraźnie wskaż w zamówieniu, jeśli aplikacja obejmuje:
- Środowiska o wysokich wibracjach
- Przejściowe wstrząsy ciśnienia
- Znaczące zakłócenia EMI/RFI
- Aby uzyskać optymalną wydajność, podaj pełne szczegóły aplikacji wraz ze specyfikacjami zamówienia.

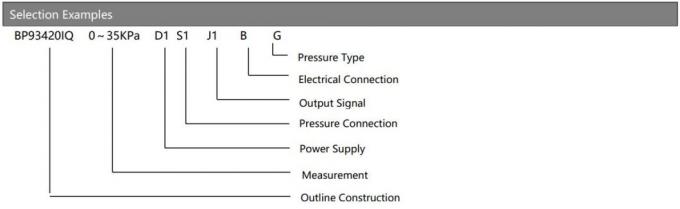

| Przewodnik po zamówieniach | ||||||||
| BP93420XX | Przetwornik ciśnienia | |||||||

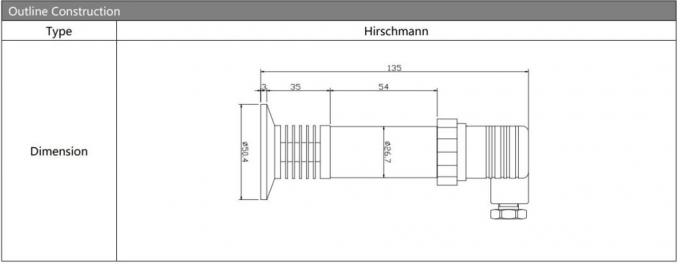

| Kod | Budowa zewnętrzna | |||||||
| IB | Ogólny przetwornik ciśnienia | IX | Przetwornik ciśnienia z wyświetlaczem | |||||
| IE | Odporny na wstrząsy przetwornik ciśnienia lotniczego | IIC/III | Przemysłowy ogólny/przetwornik ciśnienia z wyświetlaczem | |||||
| IF | Przetwornik ciśnienia odporny na wilgoć | IIE/IIIE | Ogólny/przetwornik ciśnienia z wyświetlaczem | |||||
| IN | Przetwornik ciśnienia dedykowany do klimatyzacji | |||||||
| IC | Przetwornik ciśnienia wysokotemperaturowego | |||||||

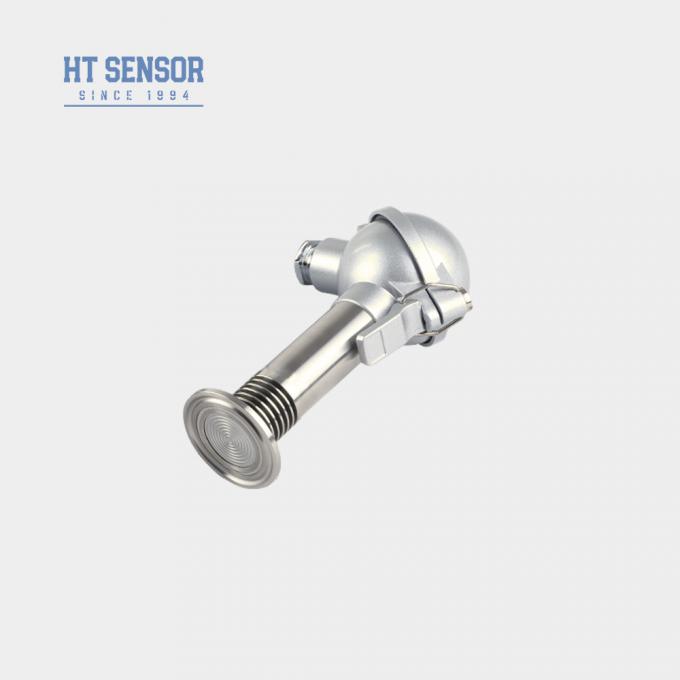

| IQ1/IQ2 | Duża membrana/przetwornik ciśnienia wysokotemperaturowego | |||||||
| Zakres pomiarowy | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||

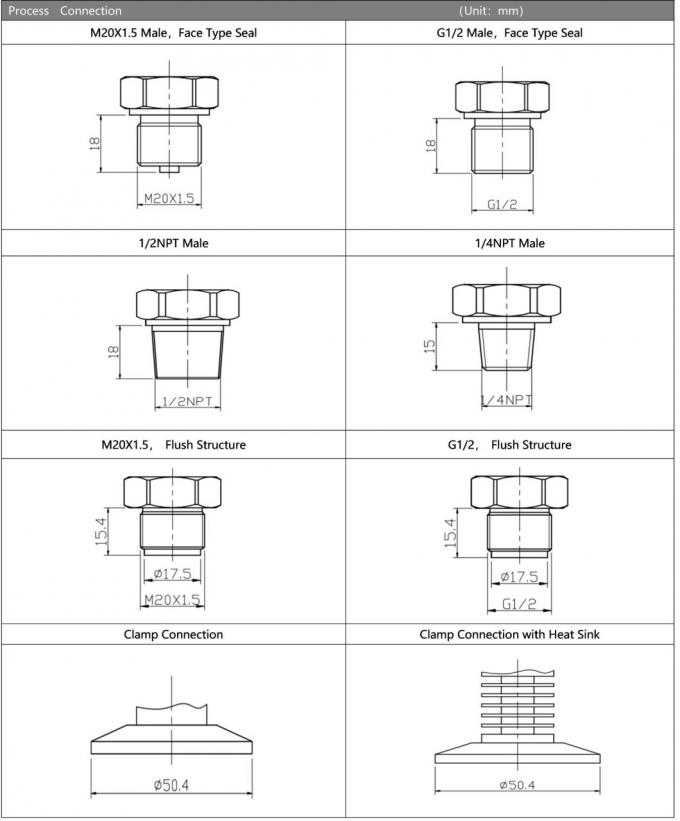

| Kod | Przyłącze ciśnieniowe | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Inne | |||||||

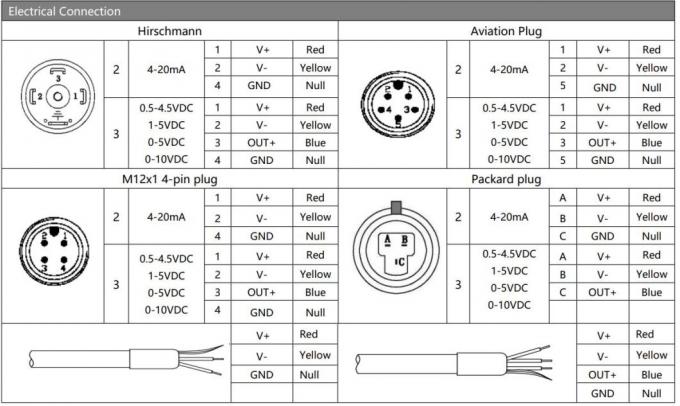

| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kabla uszczelnionego | |||||||
| B4 | Obudowa przemysłowa 2088 | |||||||
| B5 | Obudowa przemysłowa 2088 z wyświetlaczem | |||||||
| B6 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| G | Ciśnienie manometryczne | |||||||
| A | Ciśnienie bezwzględne | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
FAQ:
1. P: Jakie są cechy przetworników czujników ciśnienia?
O: Wysoka precyzja, trwałość i doskonała wydajność. Dostępne dostosowywanie.
2. P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Zapewniamy usługi OEM i ODM.
3. P: Jaka jest Państwa zdolność produkcyjna?
O: Nasze zakłady produkcyjne mogą wyprodukować do 30 000 przetworników czujników ciśnienia miesięcznie, dzięki czemu jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia sprawnej produkcji i harmonogramu dostaw.
4. P: Jaki jest typowy okres dostawy?
O: 5~8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
5. P: Jak wyceniane są produkty? Jakieś rabaty?
O: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I obsługa posprzedażna?
O: Nasza gwarancja wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
