4-20mA Inteligentny nadajnik ciśnienia Sanitarny spłucznik φ50.4mm Inteligentny czujnik ciśnienia
Product Details
| Model nr.: | Inteligentny nadajnik ciśnienia BP93420-IQT | Stopień dokładności: | 0,5% |
|---|---|---|---|
| Zakres ciśnienia: | -100kPa...0kPa ~35kPa...3,5MPa | Stopień ochrony: | IP65 |
| Waga: | ~ 0,3 kg | Pasmo przenoszenia: | 2,4 KHz |
| Materiał obudowy: | 316L | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Środek pomiarowy: | Płyn | Dostosowanie: | <i>Available |</i> <b>Dostępne |</b> <i>Customized Request</i> <b>Dostosowane żądanie</b> |
| Podkreślić |
Inteligentny nadajnik ciśnienia 20mA,Inteligentny nadajnik ciśnienia 4mA,50Inteligentny czujnik ciśnienia.4 mm |
||
Product Description

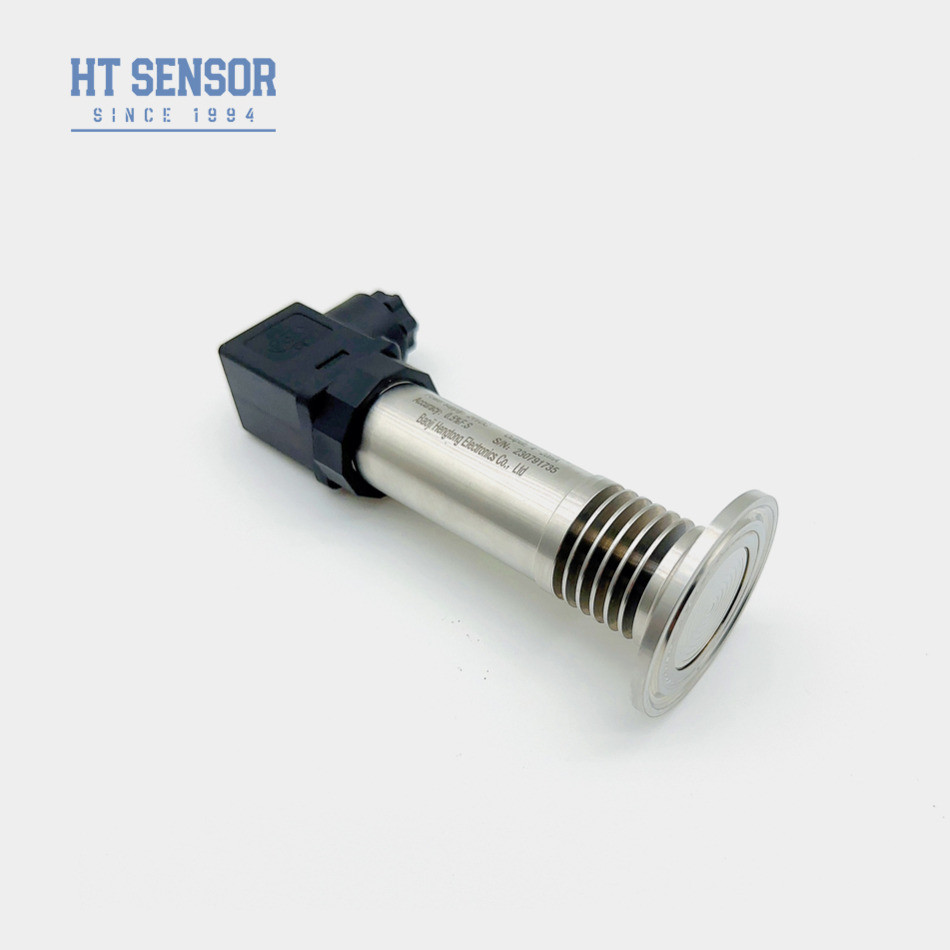

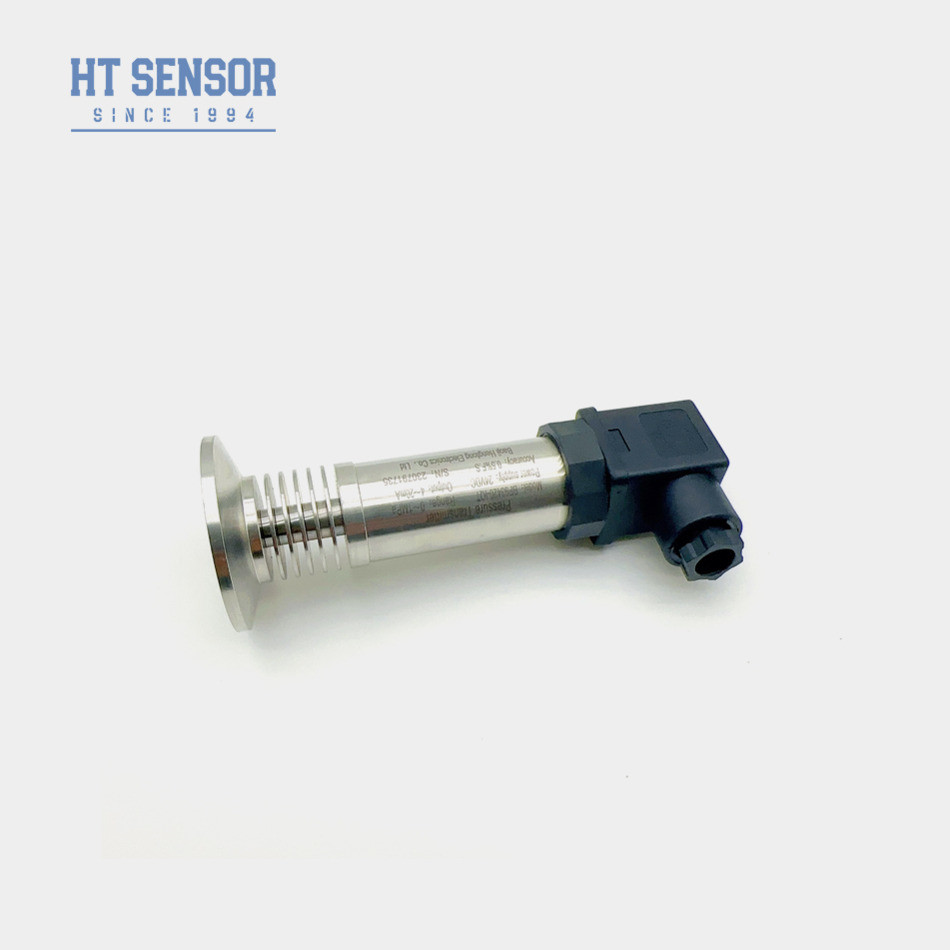

4-20mA Sanitarny spłuk Φ50.4mm Inteligentny czujnik ciśnienia
Przekaźnik ciśnienia sanitarnego BP93420-IQT
Wprowadzenie nadajnika ciśnienia sanitarnego:
Przekaźnik ciśnienia BP93420-IQT wykorzystuje jądro wypełnione olejem izolacyjnego silnika HT jako element pomiarowy sygnału.Posiada pełną metalową płukaną przepony i bezpośrednie spawanie z połączeniem procesowym, zapewniając precyzyjne połączenia pomiędzy połączeniem procesowym a diafragmą pomiarową.Cały produkt został poddany rygorystycznym badaniom, zapewniając stabilną i niezawodną wydajność i skutecznie zapobiegając problemu zatkania otworu ciśnieniowego spowodowanego krystalizującymi się nośnikami.
Cechy produktuz sanitarnym nadajnikiem ciśnienia:
1. Różne opcje interfejsu ciśnienia
2. Różne opcje sygnału wyjściowego
3Wysoka dokładność, wiele sterylnych połączeń procesowych
Wnioskiz sanitarnym nadajnikiem ciśnienia:
1. nadaje się do pomiaru gazów i płynów nieżrących z 316L
2Przemysł medyczny, biofarmaceutyczny i higieny żywności do przetwarzania sterylnego
3Używane w przemyśle papierniczym i chemicznym, a także do pomiaru poziomu ścieków i ciśnienia puszek na napoje
| Parametry wydajności | |
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ≤ 0,1% FS |
| Hysteresa | ≤ 0,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,3 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
2Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
3.O-krąg z gumy fluorowej ma nominalny zakres temperatury roboczej od -20oC do 250oC. Jeśli temperatura robocza produktu jest niższa niż -20oC, należy zamiast tego wybrać uszczelniacz O-kręgu EPDM.
4.W przypadku specjalnych wymagań, takich jak silne wibracje, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, prosimy poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 100 kPa... 0 kPa.~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
