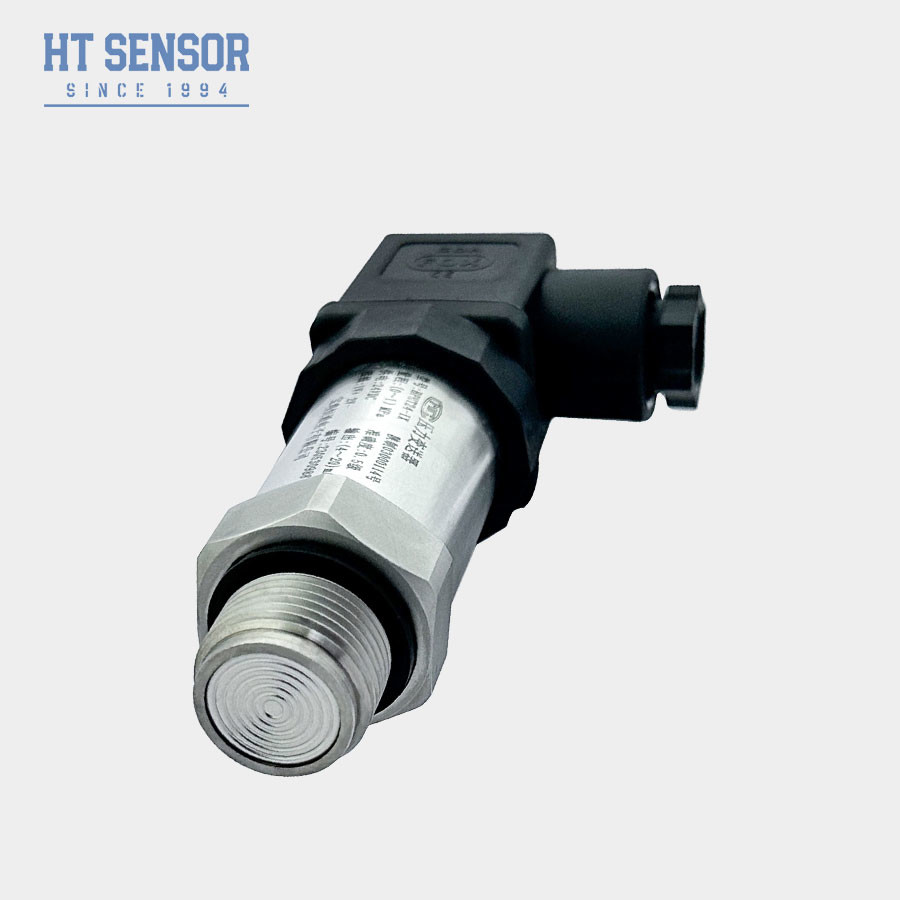

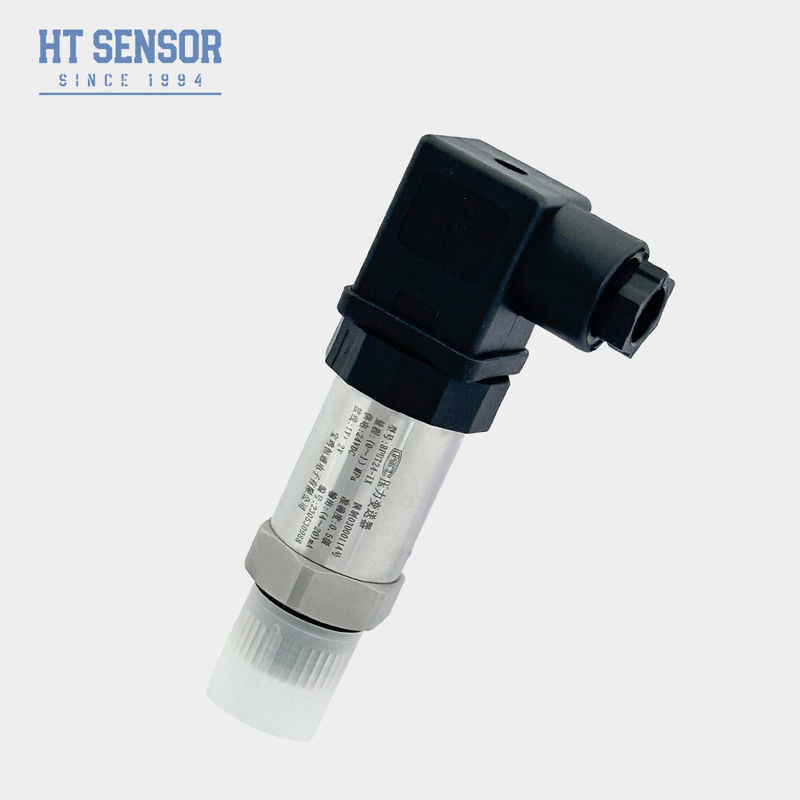

4-20mA Przeciśnieniowy czujnik błony otwórnej 100MPa
Product Details
| Model nr.: | BPHT24 | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Stopień ochrony: | IP65 | Waga: | ~ 0,3 kg |
| Materiał obudowy: | 316L lub 304SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem | Specyfikacja: | czujnik ciśnienia z krzemu |
| Pochodzenie: | Baoji, Chiny | Kod HS: | 9026201090 |
| Typ struktury: | Przetwornik ciśnienia z rozproszonego krzemu | Środek pomiarowy: | Powietrze i płyn |
| Stopień dokładności: | 0,5% | Zakres ciśnienia: | -100kpa...0kpa ~10kpa...100MPa |
| Podkreślić |
4-20mA Przełącznik ciśnienia przepływowego przepływowego,Przetwornik ciśnienia przepływowego przegubu 100 MPa,Czujnik ciśnienia z silikonowej membrany 100 MPa |
||
Product Description
BPHT24 4-20mA czujnik ciśnienia z przepływem przewodu przepustowego
BPHT24 PresureTWysyłający
Wprowadzenie:
BPHT24 4-20mA przepływowy czujnik ciśnienia przepustowego oparty jest na działaniu piezoresystywnym.folia krzemowa ulegnie niewielkiej deformacjiPomierzając zmianę wartości oporu folii krzemowej, można dokładnie obliczyć ciśnienie pomiarowego medium.Przyjmuje zaawansowaną technologię mikrokomputerów i ma automatyczną kompensację temperatury i funkcje korekty liniowejOznacza to, że może automatycznie kompensować temperaturę zgodnie ze zmianami temperatury otoczenia, zwiększając dokładność pomiaru.poprzez funkcję korekty liniowej, sygnał wyjściowy może być skorygowany w celu dalszego poprawienia dokładności i stabilności pomiaru.
- Różne opcje interfejsu ciśnienia
- Wyroby z tworzyw sztucznych
- Wysoka dokładność z konstrukcją w pełni ze stali nierdzewnej
- Łatwe do czyszczenia.
- Odpowiednie do pomiaru gazów i płynów nieżrących z 316L
- Idealne do ochrony środowiska i przemysłu chemicznego
- Używane w przemyśle morskim i lotniczym
- Dobrze nadaje się do stosowania w medycynie, biofarmaceutyce i higienie żywnościPrzemysł.
| Parametry wydajności | |
| Zakres pomiaru | 0~35Kpa...~35MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤10,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±00,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ±00,1% F.S./Rok(typowy) ±0,2% F.S/Rok(maksymalnie) |
| Zmiana temperatury punktu zerowego | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | -20-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | Ja...P65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~0.25kg |

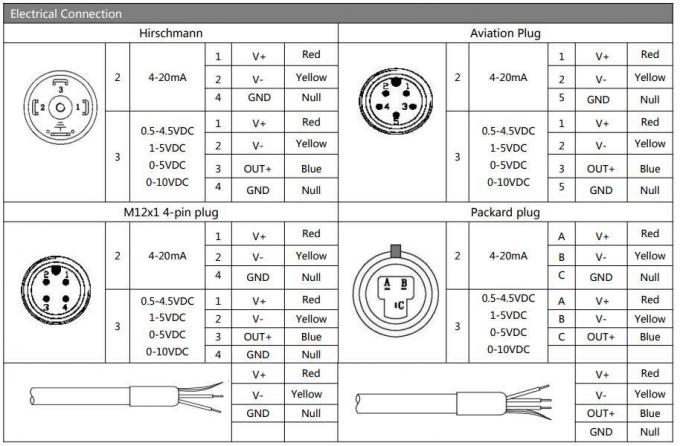

| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadkuProszę określić w kolejności.
7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.

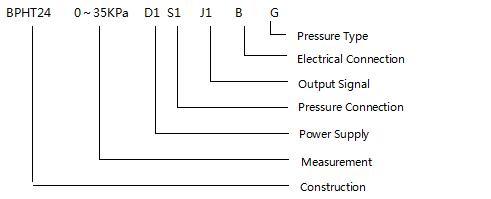

| Rozkaz Przewodnik | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Zakres pomiaru | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
