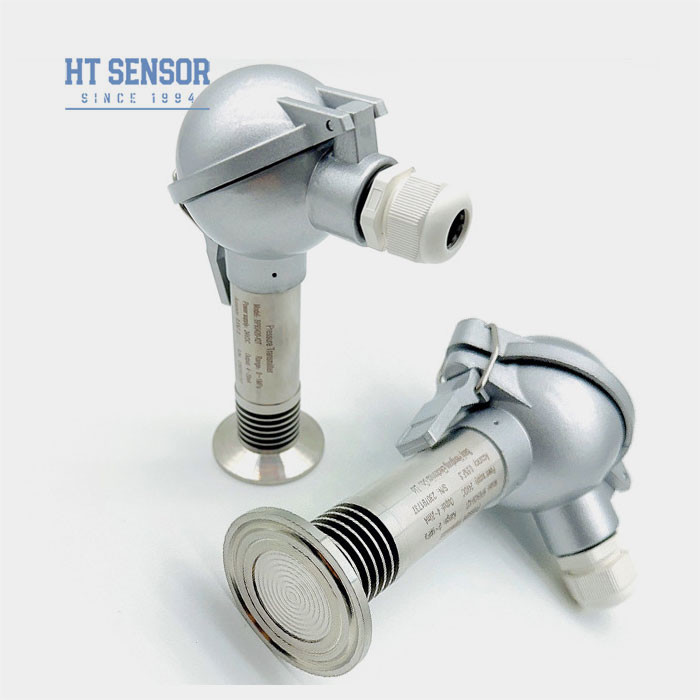

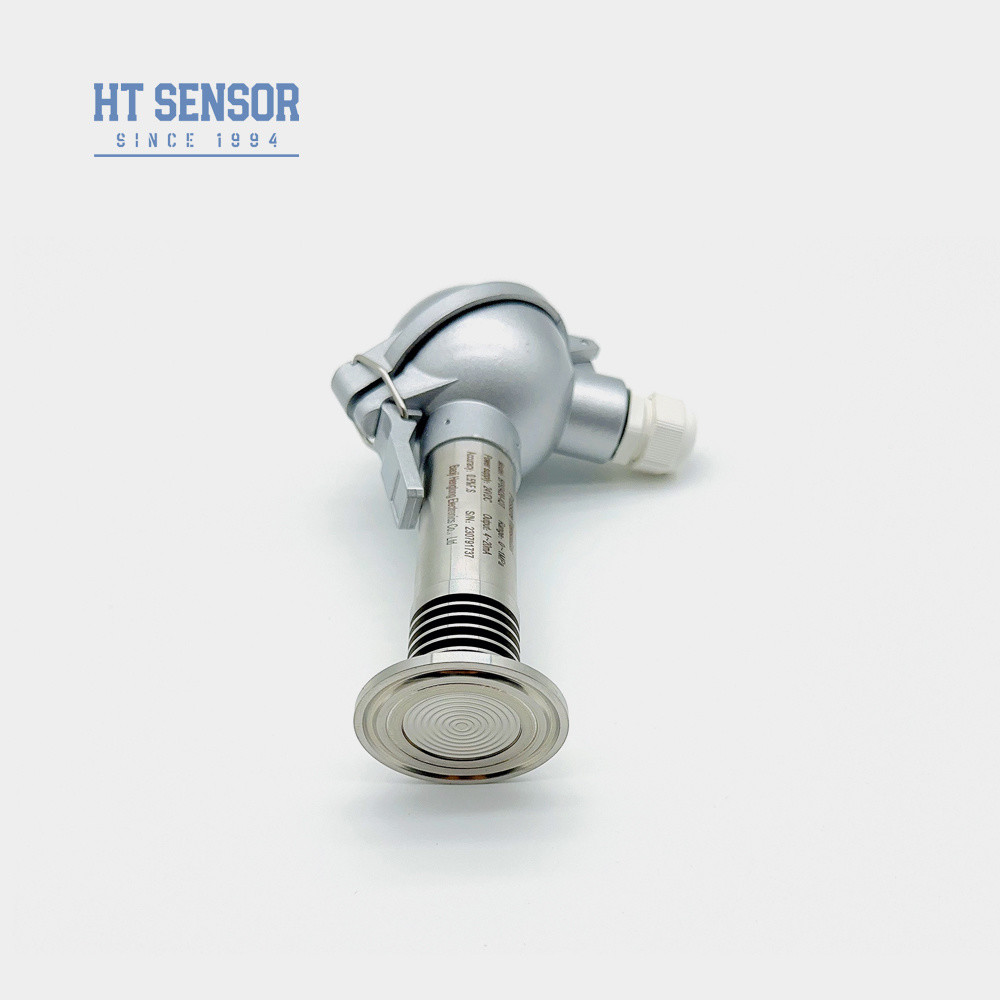

BP93420-IQT PresureTWysyłający
Wprowadzenie czujnika ciśnienia błony otworu:
BP93420-IQT jest wyposażony w obwód obróbki sygnału wysokotemperaturowego z wysoką diafragmą φ50,4 mm,o pojemności nieprzekraczającej 10 W,Ten przetwornik ciśnienia jest przede wszystkim stosowany w warunkach wysokiej higieny, aby zapewnić niezawodne i dokładne pomiary ciśnienia w zdrowym środowisku.
Cechy produktuz czujnikiem ciśnienia błony otworu:
1.Różne opcje interfejsu ciśnienia
2.Projektowane do zastosowań higienicznych w celu zapobiegania średnim skalowaniom
3Wysoka dokładność z całkowicie nierdzewnej konstrukcji stalowej
4Łatwo się czyszczy.
Wnioskiz czujnikiem ciśnienia błony otworu:
1.Przystosowane do pomiaru gazów i płynów nieżrącego z 316L
2Idealne dla ochrony środowiska i przemysłu chemicznego
3Używane w przemyśle morskim i lotniczym
4.Dobrze nadaje się do stosowania w przemyśle medycznym, biofarmaceutycznym i higienicznym żywności.
| Parametry wydajności |
| Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
SS304,316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex db IIC T6 Gb |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,5 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 drut |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 drut |

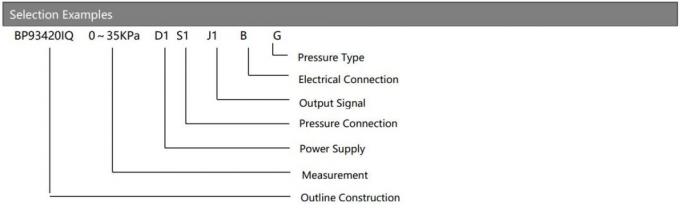

| Rozkaz Przewodnik |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |

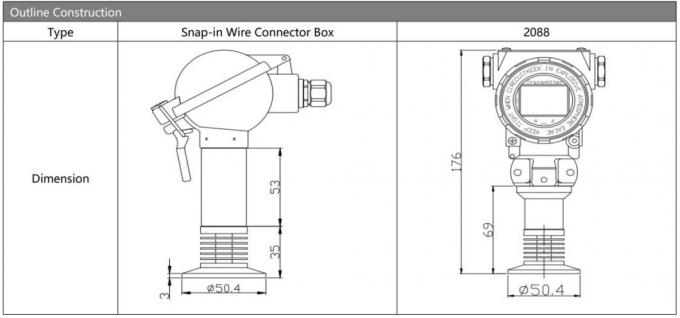

Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
IC |
Przekaźnik ciśnienia wysokiej temperatury |
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
|
Kod |

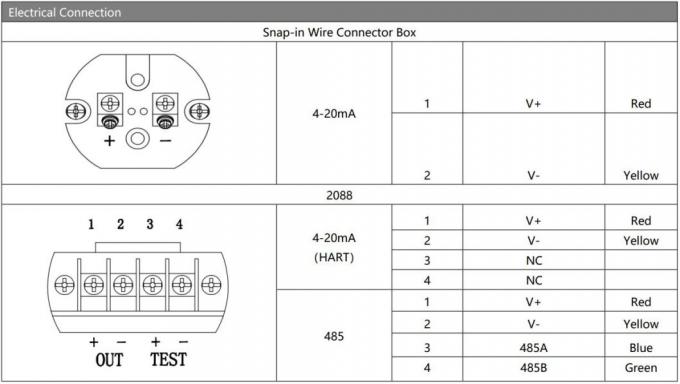

Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
| Wskazówki dotyczące zamawiania |
1Przed wyborem produktu upewnij się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Proszę pamiętać, że produkty odporne na wybuchy nie zawierają głowicy cyfrowego wyświetlacza podczas składania zamówienia.
3.W celu zapewnienia niezawodnej pracy produktu zaleca się zainstalowanie w miejscu urządzeń ochronnych przed błyskawicami oraz zapewnienie prawidłowego uziemienia produktu i zasilania.
4.Pierścienie O z gumy fluorowej ma nominalny zakres temperatury roboczej od -20oC do 250oC. W przypadku temperatur roboczych poniżej -20oC należy wybrać uszczelnienie EPDM.
5W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy.Proszę wskazać w kolejności.
6W przypadku specjalnych wymagań, takich jak silne drgania, nagłe uderzenia lub zakłócenia elektromagnetyczne/radiofrekwencyjne, prosimy poinformować naszą firmę i określić je w zamówieniu.
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
