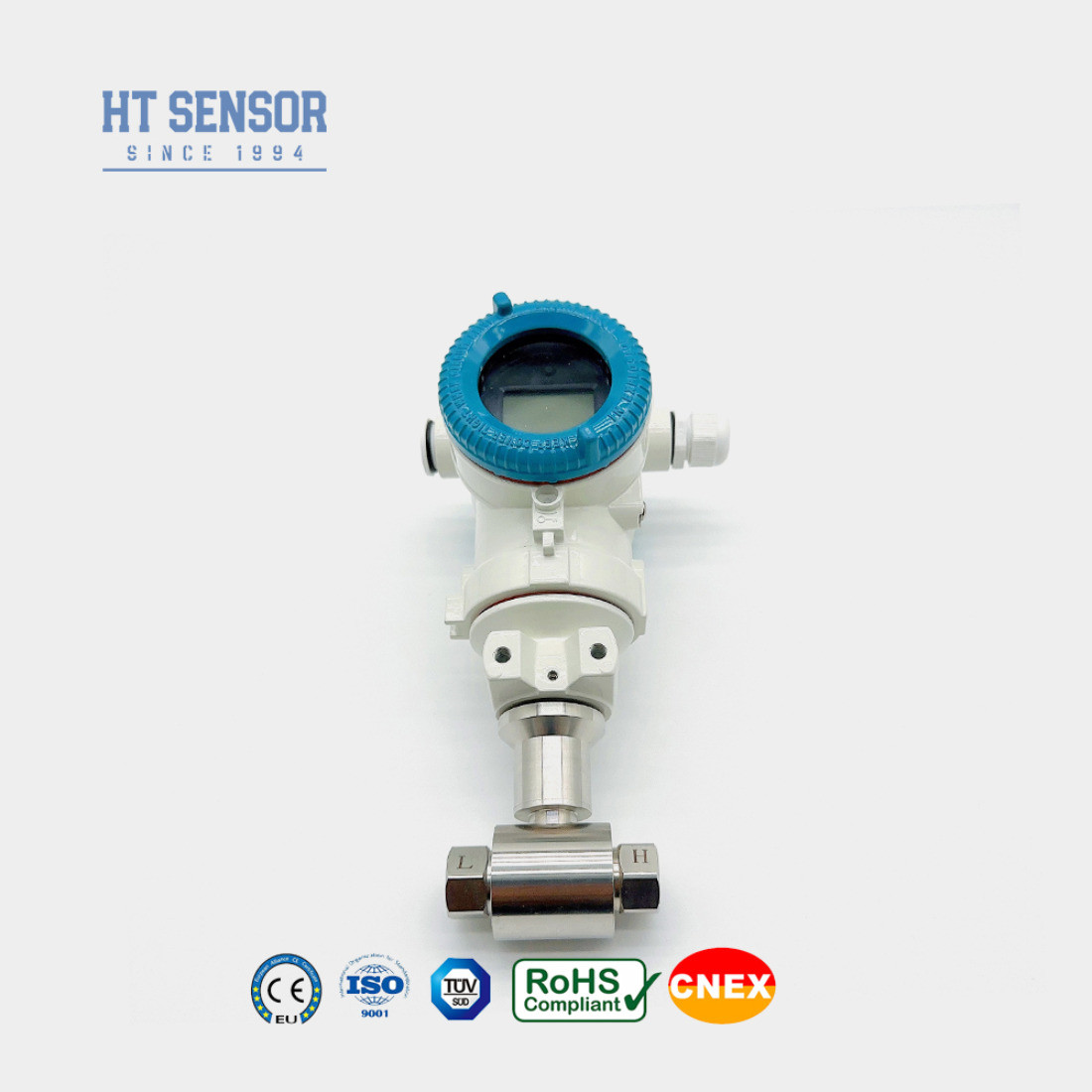

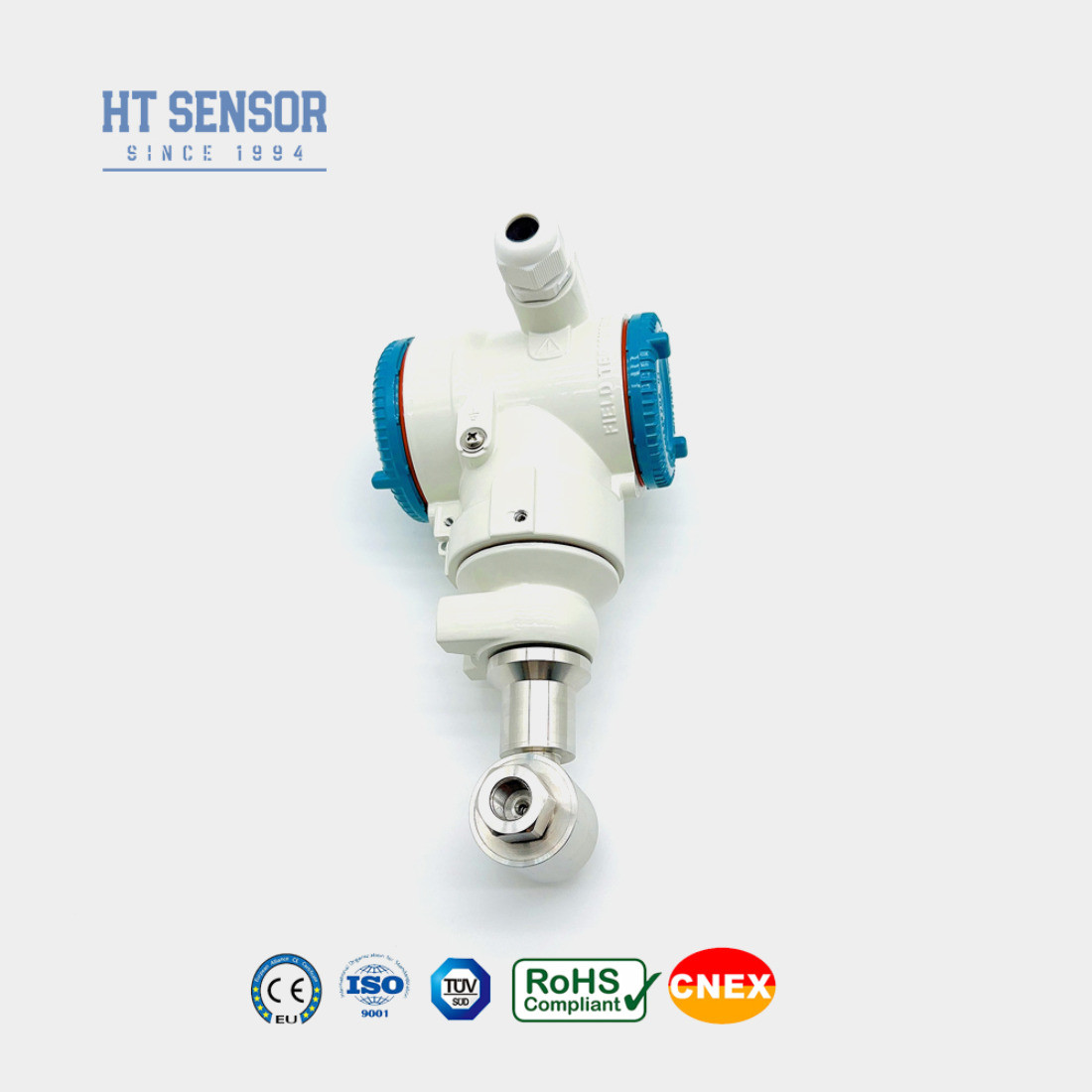

Aluminiowy obudowa Dp Przesyłacz ciśnienia Przesyłacz ciśnienia różnicowego wysokiej dokładności
Product Details
| Model nr.: | BP93420D-III | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Maksymalny zasięg: | 2 MPa | Produkcja: | 4-20MA |
| Minimalny zakres: | 10 kPa | Rodzaj ciśnienia: | Różnica ciśnień |
| Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem | Specyfikacja: | 10kpa~2Mpa |
| Kod HS: | 9026201090 | Rodzaj: | Przekaźnik różnicy ciśnień |
| Środek pomiarowy: | gaz lub ciecz | Stopień dokładności: | 00,25%, 0,5%,00,3% |
| Podkreślić |
Aluminiowy obudowa Dp nadajnik ciśnienia,Dp Przewodnik ciśnienia wysokiej dokładności,Wysokiej dokładności przetwornik ciśnienia różnicowego |
||
Product Description
Przekaźnik ciśnienia różniczkowego BP93420DIII wykorzystuje piezoresystywny czujnik krzemowy.most Wheatstone na chipie czujnika wytwarza sygnał wyjściowy, który pokazuje doskonałą liniowość z ciśnieniem różniczkowymPodajnik jest idealny do pomiarów ciśnienia różniczkowego w różnych zastosowaniach gazowych i ciekłych.zwłaszcza w takich gałęziach jak ropa naftowa., chemikaliów do instalacji rurociągowych.
1Konstrukcja konstrukcyjna ze stali nierdzewnej, dzięki czemu jest kompaktowa i łatwa w montażu
2Jest poddawany ścisłej kompensacji temperatury i kontroli starzenia.
1.Przystosowane do pomiaru ciśnienia różnicowego różnych gazów lub cieczy w
Rurociągi przemysłu, takiego jak ropa naftowa, chemikalia, energia i hydrologia.
2.Zastosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia,
metalurgia, wytwarzanie energii i hydrologia
3.Pomiar ciśnienia w rurociągach i komorach piecowych
| Zakres pomiaru | 0-10KPa......~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura pracy | -30°C~80°C |
| Temperatura przechowywania | -40°C~100°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304 ze stali nierdzewnej, odlewany aluminium |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~1,4 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ̊20 mA | 15 ̊30VDC | Dwa/Trzy/Cztery druty |
| 4 ¢ 20 mA z Hartem | Dwa przewody | |
| Protokół komunikacji RS485 | Cztery druty |
Wskazówki do zamawiania:
1, Kompensacja temperatury, czujnik ciśnienia z difusowego krzemu jest półprzewodnikiem, półprzewodnik ma silne właściwości temperatury, brak kompensacji temperatury,błąd pomiarowy może być stosunkowo duży.
2, diafragma czujnika ciśnienia z rozproszonego krzemu ma tylko kilkadziesiąt metrów grubości, nie dotykaj.
3, napięcie zasilania jest stabilne, czujnik jest w rzeczywistości mostem, wahania napięcia zasilania spowodują zmiany wyjścia mostu, wpływające na dokładność pomiaru.
4W przypadku, gdy urządzenie jest używane w zakresie napięcia znamionowego, nad napięcie spowoduje uszkodzenie czujnika.
5, końcówka wyjścia nie ma zwarcia.
Przewodnik w zakresie zamówienia
| BP93420 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DIII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa......~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4 ‰ 20 mADC | S2 | 4 ¢ 20mADC z Hartem | |||||
| S3 | RS485 | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
